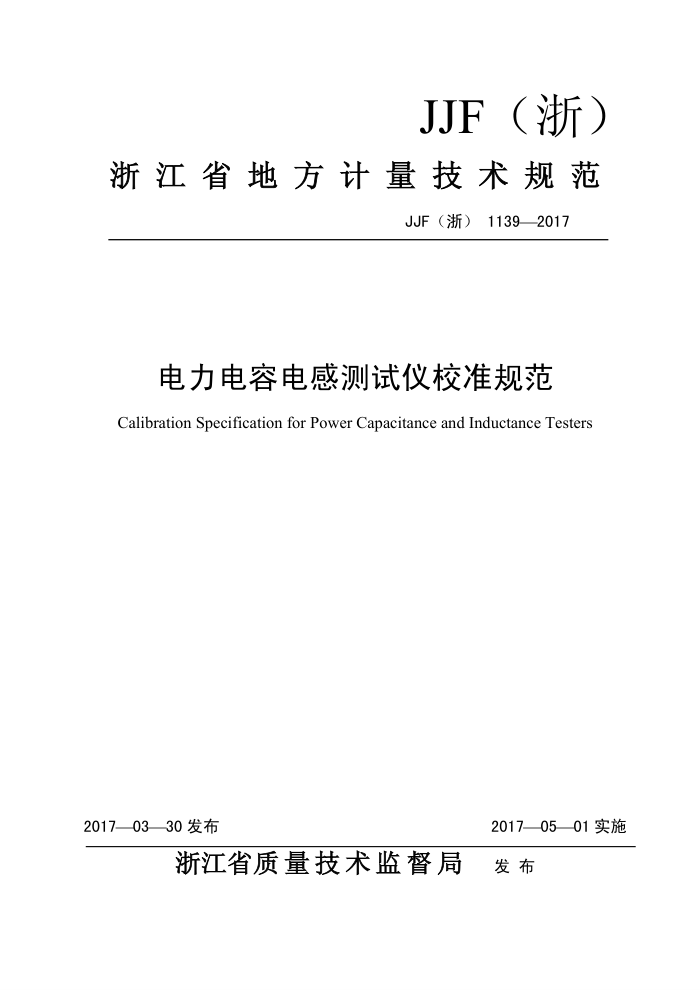

JJF（浙）
浙江省地方计量技术规范
JJF（浙）1139——2017
电力电容电感测试仪校准规范 Calibration Specification for Power Capacitance and Inductance Testers
2017—03—30发布
2017—05—01实施
浙江省质量技术监督局 发布 JJF（浙）1139-2017
JJF（浙）1139-2017
电力电容电感测试仪校准规范
Calibration SpecificationforPower
Capacitance and Inductance Testers
归口单位：浙江省质量技术监督局
主要起草单位：国网浙江省电力公司电力科学研究院
参加起草单位：国网浙江省电力公司宁波供电公司
国网浙江省电力公司温州供电公司
本规范委托国网浙江省电力公司电力科学研究院负责解释。 JJF（浙）1139-2017
本规范主要起草人：
龚金龙（国网浙江省电力公司电力科学研究院）
王一帆（国网浙江省电力公司电力科学研究院）万鑫（国网浙江省电力公司电力科学研究院）
参加起草人：
姜炯挺（国网浙江省电力公司宁波供电公司）陈达（国网浙江省电力公司温州供电公司）韩君令（国网浙江省电力公司电力科学研究院）范俊（国网浙江省电力公司电力科学研究院） JJF（浙） 1139-2017
目录
引言 1范围 2引用文件 3术语， 4概述 5 计量特性 6校准条件 7校准项目和校准方法 8校准结果表达. 9复校时间间隔，附录A 测量不确定度评定示例：附录B 校准原始记录格式附录 C 校准证书内页格式附录D 校准证书校准结果页格式
II
-
.2 2
2
4
.5 .6 ..9 10 11 JJF（浙） 1139-2017
引言
本规范依据国家计量技术规范 JJF1071-2010 0《国家计量校准规范编写规则》 JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范是浙江省地方计量技术规范的首次制定。
II JJF（浙）1139-2017
电力电容电感测试仪校准规范
1范围
本规范适用于输出电压不高于20V，输入电流20A及以下电力电容电感测试仪（以下简称测试仪）的校准。
2 引用文件
本规范引用了下列文件： GB/T1094.6一2011电力变压器第6部分：电抗器 DL/T1220一2013串联电容器补偿装置交接试验及验收规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
下列术语适用于本规范。 电力电容电感测试仪powercapacitanceand inductancetester 对电力系统无功补偿用电容器、电抗器进行电容量和电感量测量的专用仪器。
4 概述
测试仪是在停电条件下测量电力电容器电容量和电抗器电感量的专用仪器。通常由测量主机和钳形电流互感器两部分组成，测量主机集恒压源单元、测量单元于一体。测量工作开始时，主机恒压源单元输出交流电压于被测对象，电流互感器反馈电流测量信号于测试仪主机，测量单元通过计算得到被测对象的电容量值和电感量值。测试仪工作原理图如图1所示。
测量主机恒压源单元
交流电压
被测对象 (电抗器或电容器)
测量单元
电流测量信号
交流电流
钳形电流互感器
测试仪图1测试仪工作原理图 JJF（浙）1139－2017
计量特性 5.1 电容量测量 5.1.1 测试仪电容量测量范围：0.1μF～2000μF； 5.1.2 测试仪电容量测量最大允许误差：%； 5.2 电感量测量 5.2.1 测试仪电感量测量范围：0.1mH～5000mH； 5.2.2 测试仪电感量测量最大允许误差：土3%；注：以上指标不作为合格性判断依据，仅供参考。 6 校准条件 6.1 环境条件 6.1.1 环境温度：（20±5）℃； 6.1.2 环境湿度：（30%~80%）RH； 6.1.3 周围无影响测试仪正常工作的强电磁场或机械振动。 6.2 供电电源条件 6.2.1 电源电压：（220±22）V； 6.2.2 电源频率：（50±0.5）Hz； 6.2.3 总谐波畸变率：≤5%。 6.3 测量标准及辅助设备
5
校准设备见表1。
表1校准设备
序号
设备名称
性能指标
相应参数的测量范围应覆盖被校测试仪，最大允许误差优于被校测试仪的1/5
电容电感测试仪校准装置
7 校准项目和校准方法 7.1 校准项目
测试仪的校准项目见表2
表2校准项目
序号
校准 +
校准项目电容量校准
2 JJF（浙）1139－2017
表2(续) 校准项目
序号 2
校准项目电感量校准
校准 +
注：表中“+”表示必须校准
7.2校准方法 7.2.1 校准点的选取
测试仪校准点选取测量范围的上限值和下限值，并在其测量范围内再均匀选取不少于
3个点。也可根据客户要求选取校准点 7.2.2电容量校准
校准按图2接线，设置电容电感测试仪校准装置的电容值，开始电容量校准，待示值稳定后，读取被校测试仪显示值，误差按公式(1)计算。
C-C
×100%
(1)
Yc :
c.
式中： Yc 电容量测量相对误差； C- 被校测试仪电容量显示值，μF： C. 校准装置电容量值，μF。
电容电感测试仪校准装置
电流信号
电压信号
钳形电流互感器
测试仪
图2电容量、电感量校准接线图
7.2.3电感量校准
校准按图2接线，设定电容电感测试仪校准装置电感值，开始电感量校准，待示值稳定后，读取被校测试仪显示值，误差按公式(2)计算。
3
