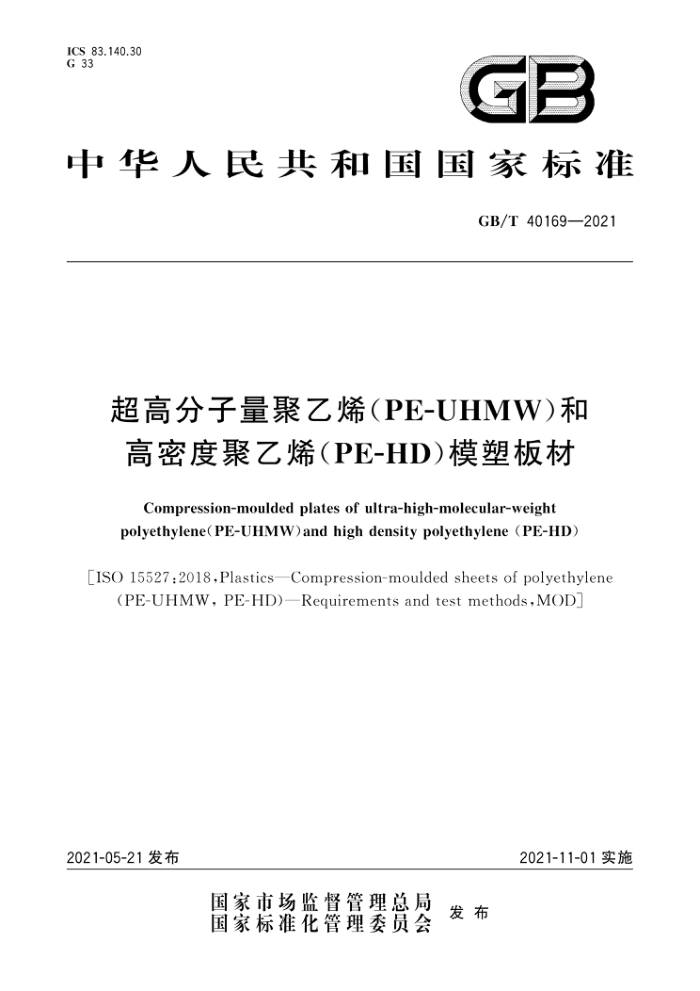

ICS 83.140.30 G 33
GB
中华人民共和国国家标准
GB/T40169—2021
超高分子量聚乙烯（PE-UHMW）和高密度聚乙烯（PE-HD)模塑板材
Compression-moulded plates of ultra-high-molecular-weight polyethylene(PE-UHMW)and high density polyethylene (PE-HD)
[ISO 15527:2018,Plastics—Compression-moulded sheets of polyethylene
(PE-UHMW, PE-HD)-Requirements and test methods,MOD)
2021-11-01实施
2021-05-21发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T40169—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO15527：2018《塑料聚乙烯（超高分子量聚乙烯，高密度聚乙
烯）模塑片材要求与试验方法》。
本标准与ISO15527：2018相比，在结构上有较多调整，附录A中列出了本标准与ISO15527：2018 的章条编号对照一览表，
本标准与ISO15527：2018相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位
置的垂直单线（I)进行了标示，附录B中给出了相应技术差异及其原因的一览表。
本标准做了下列编辑性改动：
将标准名称修改为超高分子量聚乙烯（PE-UHMW)和高密度聚乙烯（PE-HD)模塑板材”；一
删除了ISO15527：2018附录C（资料性附录）“砂浆磨耗性能测定仪示例”；增加了附录C（资料性附录）“大口模熔体体积流动速率的测定”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC48)归口。 本标准起草单位：北京燕山石化高科技术有限责任公司、上海化工研究院有限公司、北京华塑晨光
科技有限责任公司、宁津明扬新材料有限公司、山东金达管业有限公司、山东东方管业有限公司、山东阳谷巨龙新型材料有限公司、大连塑料研究所有限公司。
本标准主要起草人：郑慧琴、谢建玲、沈贤婷、陈宏愿、刁立军、王治春、王艳令、杨锡庆、孙中良、
王晓丽、杨黎黎、夏晋程、彭永杰。
1 GB/T40169—2021
超高分子量聚乙烯（PE-UHMW）和高密度聚乙烯（PE-HD）模塑板材
1范围
本标准规定了超高分子量聚乙烯（PE-UHMW）和高密度聚乙烯（PE-HD)模塑板材（简称板材）的符号、代号和缩略语、分类、命名、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于厚度在10mm200mm的PE-UHMW板材和PE-HD板材。 本标准不适用于含填料和增强材料的PE-UHMW板材和PE-HD板材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 (GB/T1033.1—2008,ISO1183-1:2004,IDT)
GB/T1033.2塑料非泡沫塑料密度的测定第2部分：密度梯度柱法（GB/T1033.2一2010， ISO1183-2:2004,MOD)
GB/T 1040.2 塑料 +拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件（GB/T1040.2- 2006,ISO527-2:1993,IDT)
GB/T1043.1—2008 塑料 简支梁冲击性能的测定第1部分：非仪器化冲击试验（ISO179-1： 2000,IDT)
GB/T 1845.1 塑料 聚乙烯（PE）模塑和挤出材料第1部分：命名系统和分类基础 (GB/T1845.1— -2016.ISO17855-1:2014,MOD
GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 (GB/T2828.1—2012,ISO2859-1:1999,IDT)
GB/T2918塑料试样状态调节和试验的标准环境（GB/T2918—2018，ISO291:2008，MOD） GB/T3398.1 塑料 硬度测定第1部分：球压痕法（GB/T3398.1—2008，ISO2039-1：2001，
IDT)
GB/T3682.1 塑料 热塑性塑料熔体质量流动速率（MFR）和熔体体积流动速率（MVR）的测定第1部分：标准方法（GB/T3682.1—2018，ISO1133-1：2011,MOD）
GB/T3960 塑料滑动摩擦磨损试验方法 GB/T9345.1—2008 塑料灰分的测定第1部分：通用方法（ISO3451-1：1997，IDT） GB/T21461.1塑料超高分子量聚乙烯（PE-UHMW)模塑和挤出材料第1部分：命名系统和
分类基础（GB/T21461.1—2008ISO11542-1:2001,IDT)
GB/T21461.2一2008塑料超高分子量聚乙烯（PE-UHMW)模塑和挤出材料第2部分：试样制备和性能测定（GB/T21461.12008，ISO11542-21998，MOD）
SH/T1818塑料超高分子量聚乙烯砂浆磨耗试验方法
1 GB/T40169—2021
3 符号、代号和缩略语 3.1 符号和代号
下列符号、代号适用于本文件。 6：板材宽度 b。：板材公称宽度 d；：板材对角线长度，i=1,2 h：板材厚度 h，：板材公称厚度 l：板材长度 I.：板材公称长度
3.2 缩略语
下列缩略语适用于本文件。 MFR：熔体质量流动速率 MVR：熔体体积流动速率 PE-HD：高密度聚乙烯 PE-UHMW：超高分子量聚乙烯
4 分类
4.1 超高分子量聚乙烯（PE-UHMW）板材分类
根据PE-UHMW板材所用树脂原料的黏数不同，分为PE-UHMWI、PE-UHMWI、PE-UHMW
ⅢI和PE-UHMWIV四类，见表1。
表 1 PE-UHMW板材分类
单位为毫升每克
分类黏数I 注：黏数值为1200mL/g、1710mL/g和2190mL/g时分别对应的黏均分子质量M，约为200×10*、320×104
PE-UHMW I
PE-UHMW II 1200≤I<1710
PE-UHMW II 1710≤I<2190
PE-UHMW IN
<1 200
I≥2190
和450X10*。 其中黏均分子质量M，采用马格里斯（Margolies)公式M，=53700×[n]1.49计算
4.2 高密度聚乙烯（PE-HD)板材分类
根据PE-HD板材所用树脂的MFR不同分为PE-HDI和PE-HDIⅡI两类，见表2。
表 2 PE-HD板材分类
单位为克每10分钟
分类 MFR(190℃/5.0 kg)
PE-HD I MFR≤0.1
PE-HD II 0.1< MFR≤0.7
2 GB/T 40169—2021
5命名
PE-UHMW板材和PE-HD板材按本标准编号、材料、类别、公称厚度、公称长度、公称宽度和颜色命名。
命名示例：
GB/T XXXX PELTIMW 1 80×2000X1000 本色
本标准编号材料分类公称厚度，mm 公称长度，mm 公称宽度，mm 颜色
命名：GB/T××××PE-UHMWI80×2000X1000本色
材料
6
板材由GB/T21461.1中规定的PE-UHMW或者GB/T1845.1规定的PE-HD材料制成，材料中不含填料及增强材料，不应使用来源不明的材料和添加剂。
注：法律法规对某些应用领域的模塑材料性能可能有特殊要求，例如在医学领域应用时，相关法律法规对模塑材料
的生理学性能即有所要求，
7要求
7.1 外观
板材一般为本色，其他颜色可由供需双方协商确定。表面颜色应均匀一致，不应有明显色差。 板材的表面应光滑、平整，不应有凹陷、气泡、杂质、流痕和其他影响产品性能的表面缺陷，其端面应
平整。
注：根据用户要求，可对板材表面进行机加工抛平。 7.2尺寸 7.2.1厚度
对于单个板材，不同公称厚度（h，）的厚度允许偏差应符合表3规定
表3 板材厚度的允许偏差
单位为毫米
允许偏差
PE-HD
公称厚度h.
PE-UHMW
PE-UHMW I PE-UHMW II PE-UHMW III PE-UHMW IV PE-HD I
PE-HD II
+3
+3
+3
+3
+3
+3
10≤h.≤20
3 GB/T 40169—2021
表3（续）
单位为毫米
允许偏差
PE-UHMW
PE-HD
公称厚度hn
PE-UHMW I PE-UHMWI PE-UHMW PE-UHMW IV PE-HD I PE-HD II
+§ +§ +§ +§ +§ +§
20 +? +? +? +? +?
+? +3 +3 +8 +8 +8 +8 +10 +10 +1° +1° +1o +10
40 +1? +12 +12 +12
+12
+12
0
O
0 +14 0
0 +14 0
0 +14
+14 0
+14 0
+14
120 0
0
+16 +16 +16 +16 +16 +16
150 7.2.2 长度和宽度
板材的公称长度（1。）和公称宽度（b.）应由各相关方达成一致。 7.2.3 矩形形状公差
矩形形状公差以对角线长度之差d一d2|表示，见图1。矩形形状公差应符合表4要求
d
d,
图1 矩形形状公差（对角线长度之差|d，一d2I）示意图
表 4 矩形形状公差
单位为毫米
矩形形状公差 I di-d2
板材公称尺寸范围（长×宽）
≤7 ≤9 ≤11
2000×1000 2000×1500 2 000 X 2 000
4
