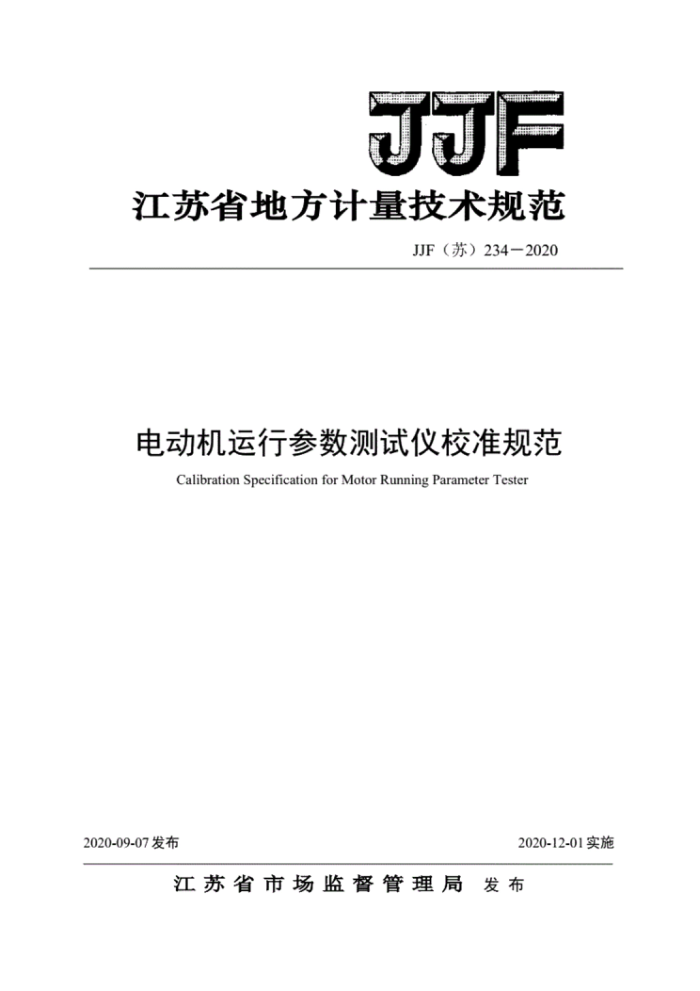

江苏省地方计量技术规范
JJF（苏）2342020
电动机运行参数测试仪校准规范
Calibration SpecificationforMotorRunningParameterTester
2020-09-07发布
2020-12-01实施
江苏省市场监督管理局发布 JF（苏）234-2020
电动机运行参数测试仪
校准规范
JJF(苏)2342020
Calibration Specification for Motor Running
ParameterTester
本规范经江苏省市场监督管理局于2020年09月07日批准，并自2020
年12月01日起施行。
归口单位：江苏省电磁计量专业技术委员主要起草单位：徐州市质量技术监督综合检验检测中心
参加起草单位：徐州东控仪器有限公司
南京丹迪克科技开发有限公司
徐州矿一自动化科技有限公司
本规范委托江苏省电磁计量专业技术委员会负责解释 JJF（苏）234-2020
本规范主要起草人：
张坤（徐州市质量技术监督综合检验检测中心）许晓晨 （徐州市质量技术监督综合检验检测中心）倪浩然 （徐州市质量技术监督综合检验检测中心）
本规范参与起草人：
牟春风 （徐州东控仪器有限公司）章志轩 （南京丹迪克科技开发有限公司）张洪兴 （徐州矿一自动化科技有限公司）
2 JJF（苏）234-2020
目录
引言
II
范围 2 引用文件 3 概述 4 计量特性. 4.1 基本误差， 5校准条件. 5.1环境条件 5.2测量标准器及其它设备 6校准项目和校准方法 6.1校准项目 6.2校准方法 7 校准结果表达， 8 复校时间间隔附录A测量不确定度评定示例交流电压测量不确定度评定，交流电流测量不确定度评定，交流功率测量不确定度评定，附录B校准原始记录格式. 附录C校准证书内页格式附录D电动机综合效率计算公式，
1
1
2
.2
2
2
.2
3
3
.3 11
11
.12
12
14 .15 .17 19
22 JJF（苏）234-2020
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、JF 1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范为首次发布。
II JF（苏）234-2020
电动机运行参数测试仪校准规范
1 范围
本规范适用于输入信号频率为工频、电压不超过750V、电流不超过500A的电动机运行参数测试仪（以下简称测试仪）的校准。
引用文件本规范引用了下列文件： JJF1075-2015
2
钳形电流表校准规范数字式交流电参数测量仪校准规范
JJF1491-2014 GB/T12497-2006三相异步电动机经济运行 GB/T15543-2008 电能质量三相电压不平衡凡是注日期的引用文件，仅注日期的版本适用于该规范：凡是不注日期的引用文件，
术规范
其最新版本（包括所有的修改单）适用于本规范。 3 概述
电动机运行参数测试仪主要用于测量电动机运行、用电设备、工频线路的常规电参数，其连接示意图如图1所示。
U.
一
相 U 电 U. 压 U.
触摸显示
采集计算处理电路
打印
I.
相
电 1. 流
通讯
图1电动机运行参数测试仪工作示意图 JF（苏）234—2020
4计量特性
4.1基本误差
电动机运行参数测试仪的各参数基本误差按下面公式计算。
△=±(aN, +bN.)
(1)
式中：N.一被校测试仪的读数值
Nm——被校测试仪的量程；
一与读数有关的误差系数：一与量程有关的误差系数；
4
术规范
b.
a，b数值由生产厂家提供，其中b值小于a值的1/3。若厂家未给出b值，则认为与量程有关的误差项为零。
测量范围和最大允许误差见表1。
表1测量范围和最大允许误差
测量范围 1V~750V 1A~500A
最大允许误差 ±0.5%及以下 ±0.5%及以下 ±1.0%及以下 ±0.01及以下 ±0.2%及以下
功能交流电压交流电流交流功率功率因数
0.01kW~1125kW
0~1 0~20%
三相电压不平衡度注：以上指标不是用于合格性判别，仅供参考。
5校准条件 5.1环境条件
环境温度：（20士5）℃：相对湿度：（55土20）%。 电源电压：（220土22）V：电源频率：（50士0.5）Hz。 周围应无影响仪器正常工作的机械振动和电磁干扰。
5.2测量标准器及其它设备
校准各参数所用标准器：标准源、交流源、标准表。
2
