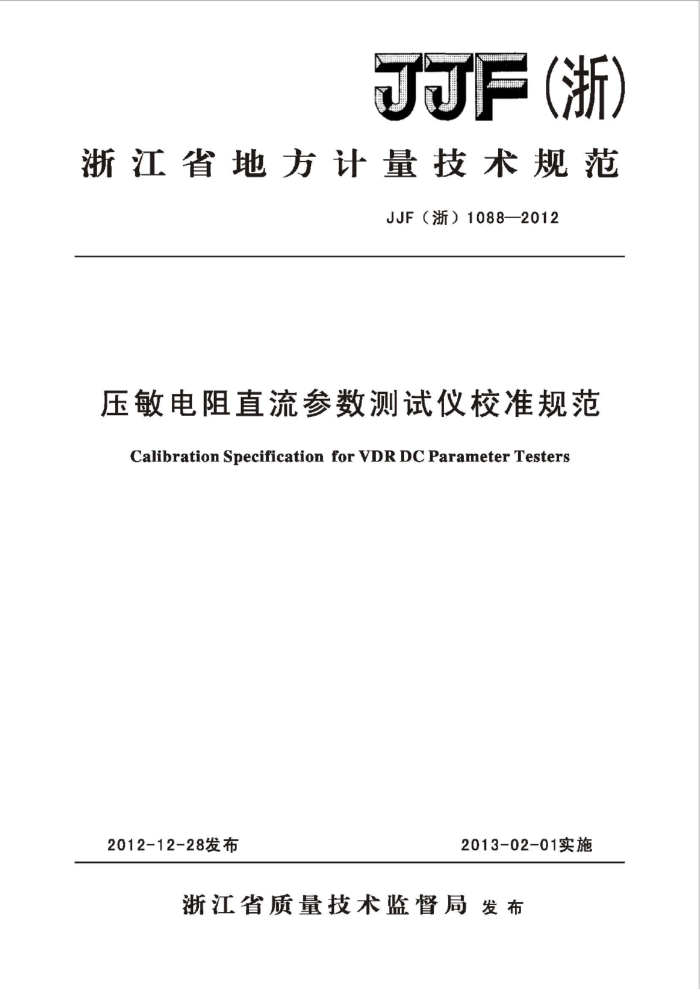

浙江省地方计量技术规范
JJF（浙）1088—2012
压敏电阻直流参数测试仪校准规范
Calibration Specification for VDR DCParameter Testers
2013-02-01实施
2012-12-28发布
浙江省质量技术监督局发布 JJF（浙）1088—2012
压敏电阻直流参数测试仪
校准规范
JJF（浙）1088-2012
CalibrationSpecificationforVDRDC
ParameterTesters
归口单位：浙江省质量技术监督局
主要起草单位：乐清市质量技术监督检测院
本规范委托乐清市质量技术监督检测院负责解释 JJF（浙）1088—2012
本规范主要起草人：
费国斌（乐清市质量技术监督检测院）蒋献丰（乐清市质量技术监督检测院）林华安（乐清市质量技术监督检测院）
参加起草人：
黄秀清（乐清市质量技术监督检测院）陈志勇（乐清市质量技术监督检测院） JJF（浙）1088—2012
目 录
引言· 1 范围 2引用文件 3术语和计量单位 4概述· 5计量特性.. 5.1测试仪的技术指标 5.2纹波系数 5.3绝缘电阻 5.4工频耐压试验 6校准条件.· 6.1环境条件· 6.2测量标准及其他设备 7校准项目和校准方法 7.1校准项目..· 7.2校准方法· 8校准结果表达. 9复校时间间隔. 附录A测量不确定度评定示例.. 附录B校准原始记录格式附录C校准证书内页格式·
(Ⅱ) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (7) (8) (9) (11) (13)
..
..
* JJF（浙）1088—2012
引 言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》 JJF1001-2011《通用计量术语及定义》、JJF1059《测量不确定度评定与表示》编制而成。
本规范是首次制定的浙江省地方计量校准规范。
Ⅱ JJF（浙）1088—2012
压敏电阻直流参数测试仪校准规范
1范围
本规范适用于具有压敏电压、漏电流、非线性指数或电压比测试功能的压敏电阻直流参数测试仪和（或）防雷元件测试仪（以下简称测试仪）的校准。
本规范不适用于氧化锌避雷器直流参数测试仪的校准。
2引用文件
本规范引用了下列文件： GB/T10193-1997电子设备用压敏电阻器第1部分：总规范 SJ11267-2002电子设备用压敏电阻器安全要求 JJG（航天)6-1999直流稳压电源检定规程凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位 3.1压敏电阻器voltagedependentresistor（简称VDR）
压敏电阻器是一种电阻值随外加电压变化而变化的电阻器。
3.2直流参考电流(I）DCreferencecurrent
用来测试压敏电阻器压敏电压值的恒定直流电流。 3.3压敏电压(U)varistor voltage
直流参考电流流过压敏电阻器时，压敏电阻器两端的直流电压值。 3.4漏电流(L)leakage current
施加规定电压在压敏电阻器两端时流过压敏电阻器的直流电流值。
3.5电压比(k）voltageratio
通过压敏电阻器的电流为1mA时产生的电压值与压敏电阻器的电流为0.1mA时产生的电压值之比。 3.6非线性指数（a）nomlinearindex
1 JJF（浙）1088—2012
非线性指数是描述压敏电阻器非线性强弱的电参数，其值是压敏电阻器电压比值的对数的倒数。
注：0=1/1og(U/Uo.)计算得出。（Umo.是测试电流为U测试电流1/10的电压）
4概述
测试仪是用来测量压敏电阻器直流参数的专用仪器，主要由恒流源、恒压源、测量输入、显示部分组成。测量压敏电压时，恒流电流施加在压敏电阻器上，测试仪测量压敏电阻器上的直流电压；测量漏电流时，恒定电压施加在压敏电阻器上，测试仪测量流过压敏电阻器的直流电流；测量非线性指数或电压比时，通过内部计算处理压敏电压和0。1倍直流参考电流下的直流电压值，直接显示非线性指数或电压比。
5计量特性 5.1测试仪的技术指标
a）被校准测试仪直流参考电流（I）最大允许误差一般优于土2%
b）被校准测试仪压敏电压（U）最大允许误差一般优于土2%：）被校准测试仪漏电流（I）最大允许误差一般优于土2%： d》被校准测试仪电压比最大允许误差为：土0.005。
5.2纹波系数
测试仪的直流电压的纹波系数一般不超过1%。
5.3绝缘电阻
测试仪电源端与外壳之间、输出端与外壳之间的绝缘电阻均不小于5M2。 5.4工频耐压试验
测试仪电源端与外壳之间、输入端与外壳之间应能承受工频1500V电压，历时1min，无飞弧和击穿现象。
注：以上条款不作为合格性判断依据，仅供参考。
6校准条件 6.1环境条件 6.1.1环境温度：20℃土5℃；
