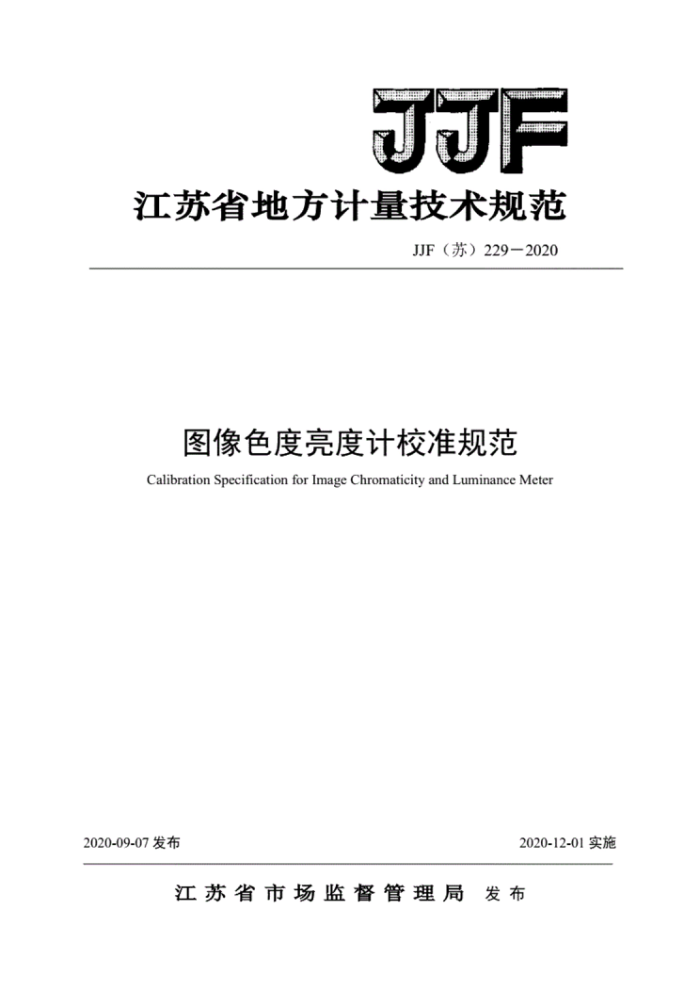

JJF
江苏省地方计量技术规范
JJF（苏）2292020
图像色度亮度计校准规范 Calibration Specification for ImageChromaticityand Luminance Meter
2020-09-07发布
2020-12-01实施
江苏省市场监督管理局发布 JJF（苏）229-2020
图像色度亮度计校准规范
JJF(苏)229—2020
CalibrationSpecificationfor
ImageChromaticityandLuminanceMeter
本规范经江苏省市场监督管理局于2020年09月07日批准，并自2020
年12月01日起施行。
归口单位：江苏省光学计量专业技术委员会主要起草单位：苏州市计量测试院
本规范委托江苏省光学计量专业技术委员会负责解释 JJF（苏）229-2020
本规范主要起草人：
黎 俊（苏州市计量测试院）
刘玉龙（苏州市计量测试院）丁斌（南通市计量检定测试所）
II JJF（苏）229-2020
目录
引言、 1范围. 2引用文件. 3概述. 4计量特性. 5校准条件， 5.1校准环境条件， 5.2校准用设备 6校准项目和校准方法. 6.1校准项目. 6.2校准方法. 7校准结果表达 8复校时间间隔. 附录A校准证书内页格式附录B校准记录格式附录C不确定度评定示例
II
1
.1
2
.2 .2 .3 .4
4
4
.7
.8 ..9 .. 10 .. 11
I JJF（苏）229-2020
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》，其中相关名词术语依据了JJF1032-2005《光学辐射计量名词术语及定义》，其测量校准条件及方法依据或参照（部分采用）了JJG211-2005《亮度计》中相关规定，校准规范中有关误差阐述依据了JF1094-2002《测量仪器特性评定》中相关规定。
本规范为首次发布。
I JF（苏）229—2020
图像色度亮度计校准规范
1范围
本规范适用于测量二维亮度或二维色度分布的图像色度亮度计的校准，图像色度亮度计通常也称为二维彩色亮度计、视网膜亮度计、二维成像亮度计等。
2引用文件
JG211-2005《亮度计》 GB/T28197-2011《测量光源颜色用三刺激值色度计的表征方法》 ISO 17321-1:2012Graphic technology and photography -- Colourcharacterisation of
digital still cameras (DSCs) -- Part 1: Stimuli, metrology and test procedures
CIE15:2004色度学（Colorimetry） ISO/CIE19476:2014(F）照度计和亮度计的性能特性（Characterizationofthe
performanceofilluminancemetersandluminancemeters)
凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3概述
图像色度亮度计通常由入射光学镜头、中性衰减滤光片（ND滤光片）、彩色滤光片、CCD探测器阵列、信号放大与处理系统和软件处理单元等部分组成，如图1所示。 由于被测量的数据量较大，图像色度亮度计将测量数据传输至计算机进行显示、处理与分析。 JJF（苏）229—2020
0
传输至计算机进行数据显示、 处理和分析
00 0 0
信号放大与处理
光学镜头ND滤光片彩色滤光片 CCD探测器阵列件
图1图像色度亮度计工作原理示意图
图像色度亮度计的工作原理是通过测量和分析CCD探测器所拍摄图像的每个像素点上的光信号强度，得到整幅图像中各个像素点的色度和亮度值。通过彩色滤光片、ND 滤光片和镜头光圈的组合以实现不同量程档位的色度和亮度测量。
4计量特性
图像色度亮度计的计量特性为亮度相对示值误差、色度示值误差、亮度测量不均匀
性、色度测量均匀不性。
亮度相对示值误差：A光源：土8%：色度示值误差：A光源：土0.01：红色：土0.04，绿色：土0.02，蓝色：土0.03，
其他：±0.04
亮度测量不均匀性：≤3%；色度测量不均匀性：≤0.005：（以上技术指标仅供参考，不作为合格判断依据）
5校准条件
5.1校准环境条件 5.1.1环境温度：（23士5）℃。 5.1.2湿度：≤85%RH。 5.1.3其他：校准房间应为暗室，并采取措施屏蔽杂散光干扰。
2
