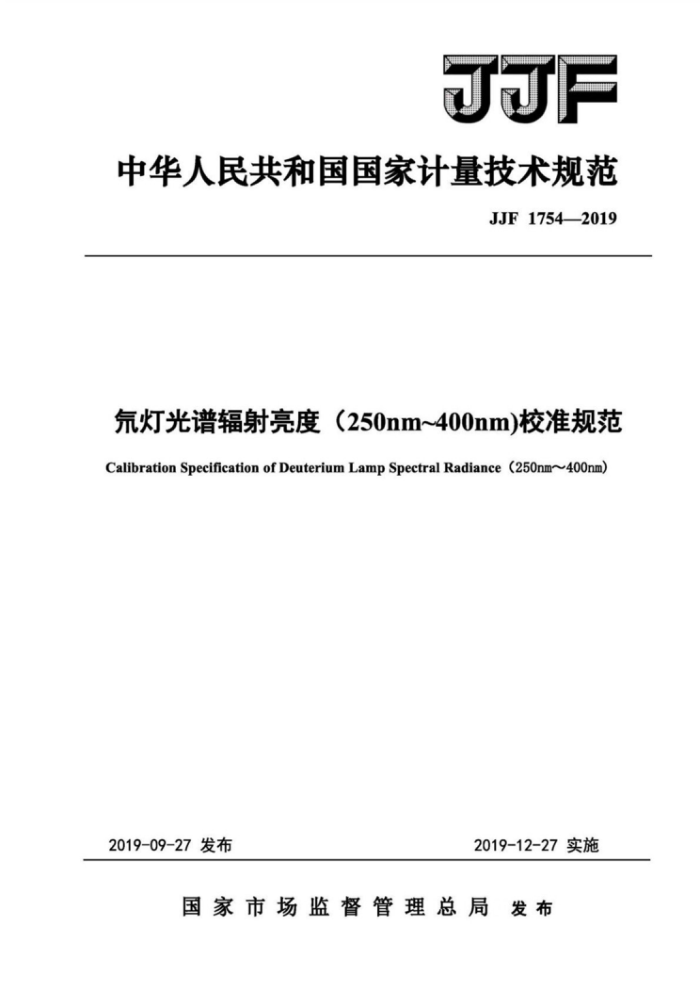

JJF
中华人民共和国国家计量技术规范
JJF1754—2019
氙灯光谱辐射亮度（250nm~400nm）校准规范 Calibration Specification of Deuterium Lamp Spectral Radiance (250nm~400nm)
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF17542019
氛灯光谱辐射亮度（250nm~ 400nm)校准规范 Calibration Specificationof Deuterium Lamp SpectralRadiance(250nm~400nm)
JJF 1754—2019
归口单位： 全国光学计量技术委员会主要起草单位： 中国计量科学研究院
参加起草单位： 浙江省计量科学研究院
北京市计量检测科学研究院
本规范委托全国光学计量技术委员会负责解释 JJF 1754—2019
本规范主要起草人：
刘金元 （中国计量科学研究院）
参加起草人：
代彩红 （中国计量科学研究院）马瑶 （浙江省计量科学研究院）张卿贤 （北京市计量检测科学研究院） JJF 17542019
目 录
1范围 2引用文件. 3概述 4计量特性， 4.1稳定性.. 4.2重复性， 4.3灯光谱辐射亮度 5校准条件... 5.1环境条件. 5.2校准用设备， 6校准项目和校准方法. 6.1稳定性的校准. 6.2重复性的校准 6.3氛灯光谱辐射亮度的校准 7校准结果表达， 8复校时间间隔附录A氛灯光谱辐射亮度校准原始记录建议格式. 附录B校准证书内页推荐格式附录C氛灯光谱辐射亮度（250nm~400nm）不确定度评定示例
n
2
......2
2
2
2
J
6
9
.10 11
H JJF1754—2019
引言
JJF1001-2016《通用计量术语》、JJF1032-2005《光学辐射计量名词术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑本规范编订的基础性系列规范。本规范为初次制定。
一 光谱辐射亮度氛灯（250nm~400nm）校准规范
1范围
本校准规范适用于氛灯在（250nm～400nm）波长范围内的光谱辐射亮度
的校准。
2引用文件
JJG383 《光谱辐射亮度标准灯》 注明日期的引用文件，以此日期版本适用于本规范，否则只有其最新
版本（包括所有的修改单）适用于本规范。
3概述
氛灯是一种气体放电灯，氛灯的种类按窗口的形式分类可以分为端窗和侧窗两种。虽然因使用的要求和加工的工艺不同每种氛灯有所不同，但其基本的结构和性质是相同的。由于氛灯发出的辐射主要集中在紫外波段，且具有稳定性、复现性好，寿命长，体积小，使用方便等优点，使其成为紫外波段常用的光谱辐射亮度传递标准光源。图1为两种窗口形式的氛灯结构示意图。
端窗型氛灯
2 JJF 17542019
2
图1氛灯的结构示意图
1、发光孔 2、阴极/灯丝 3、阳极
4计量特性 4.1稳定性
经过预热后，氛灯的稳定性≤2%/h。
4.2重复性
氛灯光谱辐射亮度的重复性≤1%。 4.3氛灯光谱辐射亮度
氛灯光谱辐射亮度≥0.5μW/（cm·nm·sr）
注：以上指标不适用于合格性判定，仅提供参考。
5 校准条件 5.1环境条件
校准工作所在房间，周围无影响仪器正常工作的电磁场、机械振动，无
杂散光干扰。室内清洁，无腐蚀性气体。温度应保持在（23土5）℃，湿度小于85%RH。 5.2校准用设备
3 JJF1754—2019
5.2.1光谱辐射亮度标准氛灯。
光谱辐射亮度标准氙灯应经过老化，年稳定性2%，光谱辐射亮度不确定度≤5%（k=1）。 5.2.2氛灯光谱辐射亮度校准装置。
移动平台
标准氙灯
反射镜
计算机
单色仪
视场光阑
凹面镜
电测仪表
探测器
待测氙灯
图2氙灯光谱辐射亮度校准装置示意图
该装置主要由光学系统、光谱辐射计组成。 光学系统：由成像凹面反射镜、平面反射镜以及相应的光学调节支架、
视场光阑、档屏、光轨、灯架及其调节平台等组成。挡屏外表面要发黑；整个装置要用漫反射比低的材料围起，以屏蔽杂散光。视场光阑为圆形小孔，视场光阑的大小，通过光学系统物像比例关系确定氛灯发光面的大小。氛灯发光面的大小，为其光谱辐射亮度的限定几何条件，应与上一级氛灯保持一致。
光谱辐射计：包括单色仪和探测部分。单色仪的工作波长范围不小于（250～400)nm，波长示值误差应小于0.1nm，杂散光水平小于10；探测部
