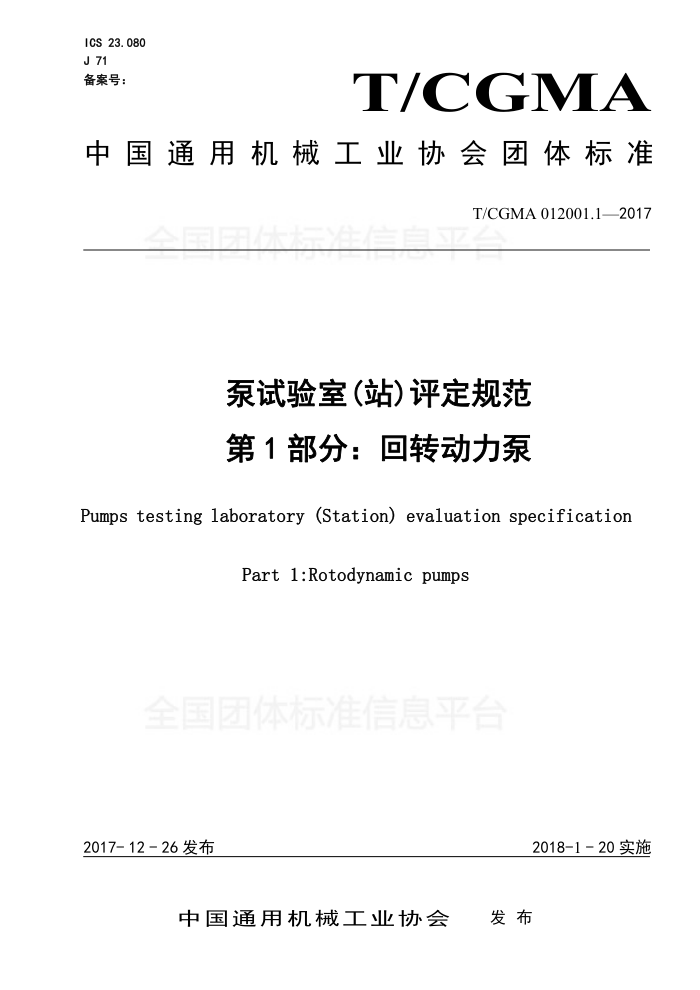

ICS 23.080 J 71 备案号：
T/CGMA
中国通用机械工业协会团体标准
T/CGMA 012001.1—2017
泵试验室(站)评定规范第1部分：回转动力泵
Pumps testing laboratory (Station) evaluation specification
Part 1:Rotodynamic pumps
全国团体标准信息平台
2017- 12 - 26 发布
2018-1-20实施
发布
中国通用机械工业协会 T/CGMA012001.1—2017
目 次
前言，
范围 2 规范性引用文件 3 术语和定义
评定程序. 5 评定的准备 6评定内容
N
3
评定等级和依据 8证书及有效期. 附录A（资料性附录） 泵试验室(站)评定申请表附录B（资料性附录） 泵试验室(站)评定意见. 附录C（资料性附录） 泵试验室(站)评定证书.
7
.....3
.5
..6
全国团体标准信息平台 T/CGMA012001.1—2017
前言
T/CGMA012001分为三个部分：一第1部分：回转动力泵；一一第2部分：回转式容积泵：一一第3部分：往复式容积泵。 本部分为T/CGMA012001的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国通用机械工业协会提出并归口。 本部分起草单位：上海凯泉泵业（集团）有限公司、重庆水泵厂有限责任公司、大连深蓝泵业有限
示准信息平台
公司、大耐泵业有限公司、合肥通用机械研究院、嘉利特原泵业有限公司、蓝深集团股份有限公司、 辽宁长志泵业有限公司、三联泵业股份有限公司、上海阿波罗机械股份有限公司、上海东方泵业（集团）有限公司、上海凯士比泵有限公司、上海连成（集团）有限公司、上海水泵制造有限公司、新界泵业集团股份有限公司、中国电建集团上海能源装备有限公司、沈阳鼓风机集团核电泵业有限公司、中国通用机械工业协会泵业分会。
本部分主要起草人：郑梦海、刘玲、王延合、王天周、刘海龙、蒋铭和、刘广兵、曲景田、黄学军、左传玺、夏巍、明国卿、刘卫伟、潘再兵、宋青松、朱力强、许敏田、缪方明、牛红军、陈静。
本部分首次发布。
全国团体标准信息平台
II T/CGMA 012001.1—2017
泵试验室（站）评定规范第1部分：回转动力泵
1范围
全国团体标准信息平台本部分规定了回转动力泵试验室（站）（以下简称“泵试验室”）的评定程序、评定的准备、评定
内容、评定等级和依据、证书及有效期
本部分适用于以清洁冷水为试验介质的泵试验室。非清洁冷水为试验介质的泵试验室可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3216回转动力泵水力性能验收试验1级、2级和3级 GB/T18149离心泵、混流泵和轴流泵水力性能试验规范精密级
3术语和定义
GB/T3216、GB/T18149界定的以及下列术语和定义适用于本文件，
3. 1
自动化程度Degreeofautomation 泵试验室的系统控制和数据采集处理方式，其自动化程度分为半自动（开环控制系统）和全自动（闭
环控制系统）两种形式。安装自动调节程序，可以一键完成全部试验过程的系统为全自动控制系统；无自动调节程序，不能一键完成全部试验过程的系统为半自动控制系统，
4评定程序
4.1申请与受理 4.1.1需要评定泵试验室的单位，向中国通用机械工业协会泵业分会（以下简称“泵业分会“）提出评定申请，并提交相关申请资料（见5.1）和泵试验室评定申请表（参见附录A）。 4.1.2受理申请单位的泵试验室评定申请表后，泵业分会应在七个工作日内做出书面回复，并组建由相关专家组成的评定组。 4.2评定 4.2.1评定组进入申请单位后，应主持召开首次会议并宣布审查的内容、要求和步骤。 4.2.2申请单位介绍泵试验室的有关情况，并提供相关资料（见5.2）。 4.2.3评定组按泵试验室评定申请表中内容逐条进行评定并记录。
2
1 T/CGMA 012001.1—2017
4.2.4现场评定结束，评定组应主持召开未次会议，向申请单位通报评定结果并形成评定意见（参见附录B）。 4.2.5申请单位对评定组提出的存在问题可进行申辩，也可向泵业分会进行书面申辩。泵业分会应在七个工作日内给与答复。
4.3发证 4.3.1泵试验室评定合格后，泵业分会在二十个工作日内向申请单位颁发泵试验室评定证书（参见附录C），并网上公示。 4.3.2如果首次评定审查未达到申请评定的等级，申请单位对泵试验室整改后可申请进行复评审查，复评审查程序与首次评定程序相同。如果复评审查仍未达到申请评定的等级，暂停受理评定，
5评定的准备
5.1报送的申请资料 5.1.1申请评定的泵试验室基本情况 5.1.1.1泵试验室试验厂房总建筑面积、吊车吨位及轨道高度。 5.1.1.2动力源的电压等级及各电压下的最大配备功率及启动方式。 5.1.1.3泵试验室的开式试验台数量、试验水池的数量及相应的容积、最深处的深度、试验平台总面积及数量。 5.1.1.4泵试验室的闭式试验台的数量及相应的容积、试验参数（最大流量、最高扬程、最高转速、 最大功率和最低汽蚀余量）。 5.1.1.5泵试验室中各试验台的自动化程度及监控系统（远程见证试验能力）。 5.1.1.6泵试验室可进行的试验（包括机械性能试验、水力性能试验、汽蚀性能试验等）。 5.1.2申请评定内容 5.1.2.1泵试验室能力：
二最高试验压力（扬程）：单位为：MPa（1）信息平台
一最大试验流量；单位为：m/h;
一一最高试验转速；单位为：r/min；一一最大启动功率及启动方式（各电压等级下）；单位为：kW；一最低试验汽蚀余量；单位为：m。
5.1.2.2泵试验室测试精度（精度不同的试验台需单独评定）。 5.1.2.3泵试验室自动化程度（见3.1）。 5.1.2.4泵试验室的测试项目。 5.2现场评定资料 5.2.1 泵试验室的土建设计图纸，包括平面布置图、水池结构图。
2 T/CGMA012001.1—2017
5.2.2与申请范围相适应的试验设备的清单及相关资料。 5.2.3与申请范围相适应的测试用仪器仪表清单及有效的标定证书。 5.2.4与申请范围相适应的测试报告（性能试验、汽蚀试验、误差分析、振动测试、噪声测试）各一份。 5.2.5泵试验室的操作程序及管理规章制度。 5.2.6泵试验室的组织体系及人员资质情况。
隹信息平台
6评定内容
6.1申请评定的试验厂房、试验平台、试验水池容积及深度应与申请范围中的内容相适应。 6.2申请评定的启动动力源的电压等级、最大功率、启动方式应与申请的内容及范围相适应。 6.3申请评定的所有试验设备（包括试验用管道、罐、阀门等）的规格、数量应符合试验标准的要求并与申请的内容和范围相适应。 6.4申请评定的所有测量的仪器仪表应具有有效的标定证书、其规格和数量应满足申请内容和范围、 其精度应满足相关试验标准的要求。 6.5申请评定的测试数据的采集、处理和传输及测试现场图像的传输应满足GB/T3216或GB/T18149 关于测量不确度的有关要求。 6.6申请评定的现场测试考核，应满足申请书的精度要求。抽检在申请范围（不小于申请范围的50%）内的一至两个流量段或功率段（准备1～2台泵产品）进行泵的性能试验与汽蚀试验，分别对同一台泵进行重复性测试（测试2次），分别形成性能试验报告、汽蚀试验报告、误差分析报告、振动测试报告、 噪声测试报告，应满足申请书的精度要求。 6.7申请单位应有完整的泵试验室组织机构及规章制度，在职测试人员至少两人取得泵业分会认可的泵测试技术培训证书。
7评定等级和依据
7.1根据GB/T18149和GB/T3216，评定等级分为4个，分别为精密级、1级、2级、3级。 7.2申请评定的泵试验室精度不高于1级时，评定依据为GB/T3216。 7.3申请评定的泵试验室精度高于1级时，评定依据为GB/T18149。
8i 证书及有效期
8.1评定证书的有效期为5年。 8.2评定证书到期后需进行复评，复评程序同上。
3 T/CGMA 012001.1—2017
附录A （资料性附录）
泵试验室（站）评定申请表
A.1泵试验室评定前应由申请评定的单位填写表A.1，报送泵业分会，
泵试验室评定的技术服务费由泵业分会根据工作量收取（另见《泵试验室评定的技术服务费缴纳
A. 2 细则》）。
表A.1试验室(站)评定申请表
试验室(站)自然情况(可另附表说明)：
试验室(站) 名称地址电话负责人联系人申请类型及证书状况（在划√) 口初次
传真职务职务
E-mai1 手机号手机号
有效 口 扩大认可范围（原证书号：
口复评（原证书号：期至：
有效期至：
申请评定的内容
试验室(站)能力最大试验流量（m/h）：最高试验压力(MPa）（（扬程）（m））：最高试验转速(r/min)：最大启动功率及启动方式（各电压等级下）（kw)：最低试验汽蚀余量(m)：二、试验室(站)测试精度
一、
三、试验室（站）自动化（测试数据的采集处理、控制及试验现场图像的传输）程度四、试验室(站)的测试项目
申请评定单位法定代表人/被授权人签名：
申请评定单位盖章
年月日
附录B
4 T/CGMA012001.1—2017
（资料性附录）
泵试验室（站）评定意见
B.1泵试验室评定意见在评定完成后由评定专家编写并签字，报泵业分会批准后存档备份并发送申请单位。 B.2泵试验室评定意见格式：
编号：xxxxxxxxxxxxx
中国通用机械工业协会泵业分会
××××××公司泵试验室(站)
评定意见
受×××××××公司的申请，由中国通用机械工业协会泵业分会组织专家，根据T/CGMA012001.1 《泵试验室（站）评定规范第1部分：回转动力泵》，于×××X年××月××日对××××××公司泵试验室(站)进行评定，专家听取了××X××××公司的泵试验室(站)相关情况报告，审查了相关文件资料，复核了试验现场并见证了试验，经质疑、讨论，形成以下评定意见：
提交的技术资料和文件齐全、规范，数据翔实，符合要求。 试验室有效水池容量××m，水池最深××m；
二、 三、 吊车最大单钩起吊重量××t，轨道高度××m 四、 配电总容量××V/××KVA 五、 试验室(站)能力：
试验室(站)最大试验流量：×××Xm/h；试验室（站）最高试验压力（扬程）：XXMPa（×Xm)；试验室（站)最高试验转速：X×XXr/min; 试验室（站）最大启动功率：直接启动：××××kW/××××V;
变频启动：××××kW/××××V
试验室(站)最低试验汽蚀余量：XXm。
六、 该试验室（站）可进行泵水力性能试验、汽蚀性能试验、噪声测量、振动测量等。 七、 该试验室（站）测试数据的采集、处理、控制系统，满足标准要求，达到×自动程度。试验现场
有图像的传输测控系统，具备远程见证试验的条件。
八、 该试验室（站)性能测试精度符合本部分×级精度。
评定组专家签字：
全国团体标准信息平台
中国通用机械工业协会泵业分会
X年月日
5
