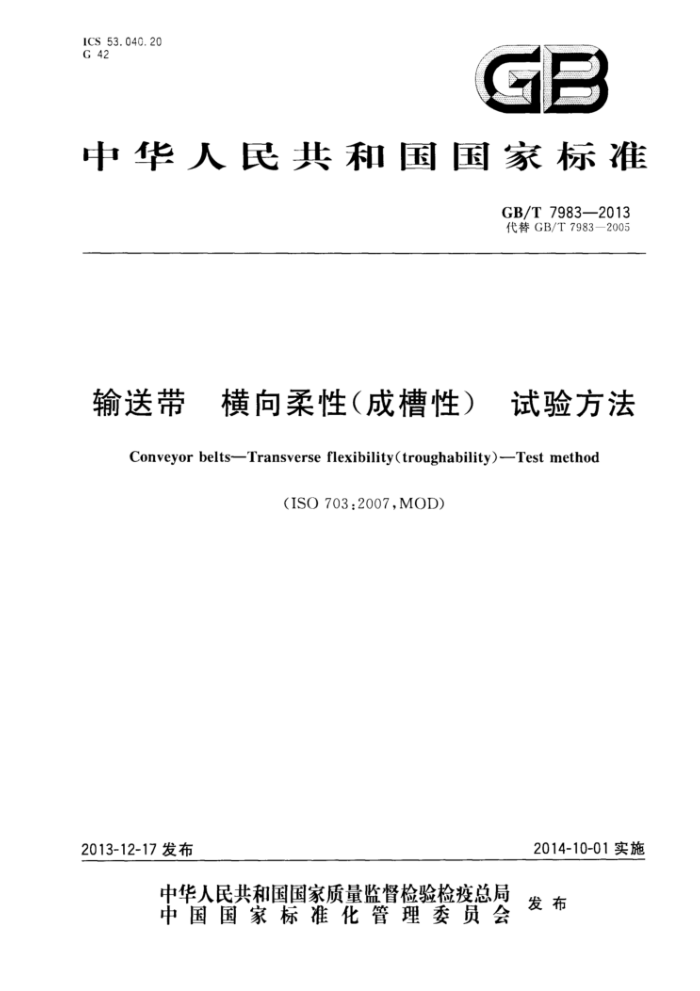

1C3 53.040.20 G42
GB
中华人民共和国国家标准
GB/T7983—2013 代营GB/T7983-2005
输送带 横向柔性（成槽性） 试验方法
Conveyor belts--Transverse flexibility(troughability)---Test method
(ISO703.2007.MOD)
2013-12-17发布
2014-10-01实旗
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 7983—2013
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替GB/T7983一2005《输送带横向柔性和成槽性试验方法》，与GB/T7983一2005相
比，主要技术变化如下：
修改了标准名称；增加了引言：修改了范围（见第1章，2005年版的第1章）；修改了规范性引用文件（见第2章，2005年版的第2章）；
一-修改了试样厚度的字母代号（见第3章，2005年版的第3章）； -修改了夹持器的尺寸（见5.2，2005年版的5.2)；
增加了试样宽度极限偏差（见6.1，2005年版的6.1)；修改了状态调节（见6.2，2005年版的6.2)；增加了参考文献。
本标准使用重新起草法修改采用ISO703：2007《输送带横向柔性（成槽性）试验方法》（英文版)。
本标准与ISO7032007相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（1)进行了标示，技术差异及其原因如下：
一规范性引用文件添加“GB/T5753钢丝绳芯输送带 总厚度和覆盖层厚度的测定方法”，以适应被锅丝绳芯输送带标准引用（见第2章）；删除了“（包括按ISO583测定的覆盖层）"[见6.1d)] 程序中增加了"或GB/T5753"（见第7章）。
本标准还做了下列编辑性修改：一用“本标准”代替“本国际标准”；
除国际标准的前言；在范国中增加了“本标准适用于织物芯输送带和钢丝绳芯输送带”。
本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会(SAC/TC428/SC1)归口。 本标准起草单位：浙江双箭橡胶股份有限公司、阜新环宇橡胶（集团）有限公司、青岛新干线技术咨
询有限公司、青岛科大新橡塑技术服务有限公司、青岛科技大学。
本标准主要起草人：沈会民、张春誉、吕桂芹、叶杨政、李程程、张教伟。 本标准所代替标准的历次版本发布情况为： —GB/T7983--1987.GB/T7983-2005
1 GM/T7883-2013
引
很多输送带在格恋状态下工准：加果替的惯向刷皮大大，当它空换时：健不能够与中心托疑相接诚，此时其平寶是不整定的，易发生横内动，灵面导致带体损优。
特一吸格子的两健放缘尽起，在自身置量的作用下带将最惠宿形，然面法来好表暖检恶带在空费时最观够状。
然面，从水标准规定的试验定踏房获得的练果可允许用来评定给送带的成精待在是香造用子预期魔 GB/T 7983-2013
输送带横向柔性（成槽性）试验方法
1 范围
本标准规定了用于测定输送带横向柔性（成精性）的试验方法，它可以用一个比值F/L来表示。 本标准适用子织物芯输送带和钢丝绳芯输送带。 本标准不适用于1SO21183-1-规定的轻型输送带。 注：用本方法测定的横向柔性仅间接地涉及ISO178规定的弯曲模量的例数。而且也不考虑三点和四点弯曲所
呈现出来的柔性差别，值它考您弯曲应变和试样厚度，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5753钢丝绳芯输送带总厚度和覆益层厚度的测定方法（GB/T5753-2013，ISO7590： 2009.IDT)
ISO583织物芯输送带带总厚度和各层厚度试验方法（Conveyor belts with atextile carcass -Total belt thickness and thickness of constitutive elements -Test methods)
ISO18573输送带试验环境和状态调节时间（Conveyor belts--Test atmospheres and conditioningperiods)
3符号
下列符号适用于本文件。 F一一对试样的垂直挠度作带厚的修正，单位为毫米（mm） F，一一试样的垂直挠度，单位为毫米（mm）（见图1和图2） L一一试样平放时的长度（等于被试验输送带的全宽度），单位为毫米（mn）： d一试样厚度，单位为毫米（mm）（见图2）。
4原理
取一段横向全宽度带子（带宽为L）作为试样，将试样两端悬吊起来。悬吊时应使承载面向上且使两端上缘位于同-水平面上，
在试样自身重量作用下，通过测量试样最大挑度（F）来确定带的横向柔性（成槽性）。以F/L的比值来表示。
5装置（见图1）
5.1两根水平的刚性棒，简便地支撑。每根棒两支撑点之间的距离大于试样试验长度（L）。 5.2两个夹持器，用以夹住试样两端。用与总线相连的钩子钩住央持器两端。夹持器的构造应该允许
1 GB/T7983—2013
放上一根刚性棒或是直尺与带子相接触，如图2所示，从而使基准线能够测量挠度。夹持器应有足够的刚度和宽度，以使试样在宽度上不弯曲，同时不对试样施加能影响其挠度的任何弯曲力矩。 5.3四根等长的钢丝悬线，其两端带有可调的、用以钩住水平棒和夹持器的钩子。当在试验中调整悬线的垂直性时，水平棒和夹持器应不阻碍可调钩子的自由移动。 5.4测量挠度（F，）的尺寸，精确到毫米（见图2）。
单位为毫米
说明：
一四根钢丝悬线：
-
2-两根水平的刚性棒； 3-—两个夹持器；
一铅垂线； 5 一试样； 6- 一刚性棒，用来两基准线。
-
7
图1测量横向柔性（成槽性）的标准装置
6 试样 6.1尺寸
试样应符合下列条件： a) 形状应为长方体； b) 长度（L）应为被试验输送带平放时的全宽度； c) 宽度（沿带的纵向）应为150mm士2mm； d) 厚度(d)应为输送带的总厚度。 2 GB/T 7983-2013
6.2状态调节
试样的状态调节按照ISO18573，使用环境A、B或C，状态调节完成后立即进行试验。
程序
7
试验前，要确保夹持器能自由旋转且不对试样施加任何弯曲力。 测量试样的平放长度(L），单位为毫米（mm）。 按ISO583或GB/T5753测量试样厚度（d），单位为毫米（mm）。 安装试样，使试样承载面向上并以平置状态夹人悬吊着的夹持器内。 让试样在自身重力作用下下垂，由平形变为槽形。 调整试验装置，使悬吊力在整个试验期间保持垂直。 5min后，测量试样的垂直挠度（F,)(见图2），F；加上测出的试样厚度d值的一半即为F值。
说明：
一试样厚度； F, 一垂直挠度； 1—基准线。
Q
图2 挠度F，的测定
计算及结果表示
8
由下式计算F值
F=F,+0.5d
测量结果以F/L形式表示。
试验报告
9
试验报告应包括下列内容： a) 按本标准进行试验；
被试验输送带的标记， c) 试样长度（(L)（见第3章）；
b)
