内容简介

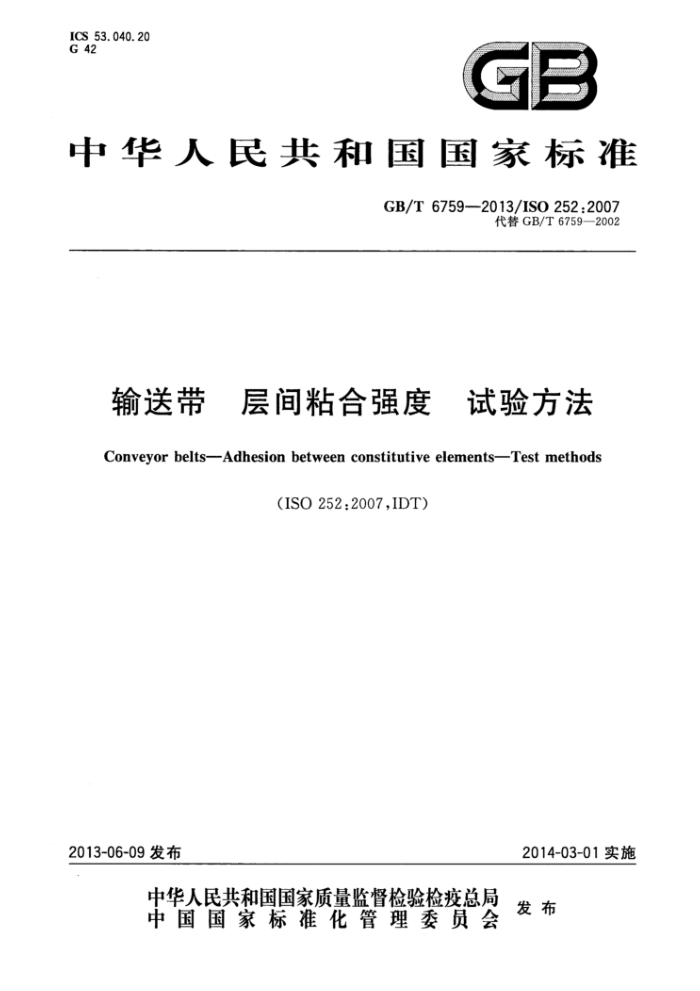

IKS 53.040.20 G42中华人民共和国国家标准
GB/T6759--2013/ISO252.2007
代誉GB/T6759—2002
输送带 层间粘合强度 试验方法 Camveyor Ielts--Adhesion between constitmtive elemnents-Test methods
(ISO252:2007.IDT)
2014-03-01实放
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标雅化管理委员会
发布 GB/T6759-2013/ISO252:2007
前膏
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T6759—2002《织物芯输送带的层间粘合强度试验方法》，与GB/T6759—2002相
比，主要技术变化如下：
修改了标准名称（见封面）；修改了范围（见第1章，2002年版的第1章）；增加了规范性引用文件ISO18573《输送带试验环境和状态调节时间》（见第2章）；修改了图1中的说明（见图1，2002年版的图1）；修改了试样数量（见5.3，2002年版的5.3)；修改了状态调节（见5.5，2002年版的第6章）；修改了试验程序中的A法和B法（见6.1和6.2，2002年版的7.1和7.2)；修改了结果表示（见第7章，2002年版的第8章）；增加了参考文献。
-
-
-
本标准使用翻译法等同采用ISO252：2007《输送带层间粘合强度试验方法》 与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T532—2008硫化橡胶或热塑性橡胶与织物粘合强度的测定（ISO36：2005，IDT） GB/T12833—2006 6橡胶和塑料撕裂强度和粘合强度测定中的多峰曲线分析(ISO6133：1998，IDT)
为便于使用，本标准做了下列编辑性修改：
“本国际标准”一词改为“本标准”，删除国际标准的前言。 本标准由中国石油和化学工业联合会提出。 本标准由全国带轮与带标准化技术委员会输送带分技术委员会（SAC/TC428/SC1)归口，本标准起草单位：浙江双箭橡胶股份有限公司、无锡宝通带业股份有限公司、浙江三维橡胶制品股
-
份有限公司、青岛新干线技术咨询有限公司、青岛科技大学。
本标准主要起草人：沈会民、吴建国、张国方、吕桂芹、李程程、朱汉华。 本标准所代替标准的历次版本发布情况为：
GB/T6759-1986、GB/T6759—2002.
I GB/T8750-2013/10252:2007
输送带 层间粘合强度 试验方法
宽图
本样准摄定了#定精选带给特是之间，即备领餐之闻，带客与整层之解的紫合婴度的两个试验龙法（A和B法）。其基本试验紫持见15036
本标准适用于各种结特格教造费，不用子制经维本格送希，全厚盘拉件装真小于1501N/级m的领物店格理带。15021153-10标准中提定战轻置检选带。
整：可造择A法宿B我中的在食一种试放方整：假品草用阿种方快时算出的精合大平必值可做不风，且注两种龙然
在研有检是授维格中的造活靠国也不完金放食：具件活舞邮牌试童方验百内事献生产各征求款题，
塑范性引用文件
下到文件对于本文件的应用是然不可少的，只是注日期的引用文件，仅注日期的版本适用于本文件，凡是不生日就的引用文件，其最新本包搭新有的修改单道用于本文件。
ISO硫化#肤成热塑性雄皮与家物特合乐皮的训定（Ruhber：wileraiatlcrthermoplsatie Deixnzinatiom ct adbeskcn to textile faliea)
3Os13 橡胶利盟料精装装度物粘合强度测定中的多峰邮装分新
3 螺
钱用拉力试验机以恒定减度着置益盖与领物层利高井特每一飘物房与相邻钢快层制育，对定所码买邮平询到高力
整量
具育授当欢串的接力诚酸机：其金质结合19036韵要求
5减祥
5.1从给递赠制到试验开始的时间间图
从辅送书制成到试验开始的时间闻服皮不小于34五，族时间度虚包食5.5中所流的状杰请节的时间。
##R寸
试祥具有然渗楼百，其划刻百皮整齐，试样宽座为（z5士O.5）2m：长度度不小子200m四。间彩高长皮直不小于100助m：当必联且可能时，可适驾减小试享良：点保证在试验中刻高钱尽可佳与 GB/T6759—2013/ISO252:2007 夹在两夹持器中的试样两部分的中心线位于同一平面（见图1）。
试样最小厚度应保证试样最薄弱部分亦能传递剥离力而不发生断裂。
说明：
试样被夹持两部分的中心线所在平面；剥离线（位于被夹持两部分中心线所在平面上）； -剥离线（没有位于被夹持两部分中心线所在平面上）；为保证剥离线的正确位置而制备的薄型试样
图1 剥离线的位置
5.3试样数目
A法和B法均需两个沿带的纵向切取的试样。 在生产者和购买者双方均同意的情况下，可同时采用横向试样，
5.4取样方法
试样应在距带边至少100mm的部位切取。各试样的切取位置应尽量间隔远些。 5.5状态调节
按ISO18573的规定在D类环境或者E类环境下进行试样的状态调节，调节完成后立即进行试验。
6程序
6.1A法(见图2)
在一个纵向试样的一端，使上覆盖层与第一织物层分离一段长度，该长度大致相当于夹持器的长度。将分离开来的两个夹持段夹人拉力试验机夹持器。使夹持器以（100士10）mm/min的速度移动进行剥离试验，同时自动记录剥离100mm过程中的拉力曲线。试验过程中试样是不受支撑的。 2 GB/T6759—2013/IS0252:2007
对同一试样各相邻层重复上述程序，直至试样中心层。 对第二个纵向试样进行类似的试验，但从下覆盖层开始。 对于横向试样，按同样的方法进行试验，在试样被剥离两部分的接触面以外发生的分离（如在覆盖层内部发生的撕裂）均应视为带的部件本
身的被坏，而不是部件之间的剥离。这些试验值应予以记录，但不能用来计算试样粘合强度。
说明： 1上爱盖层 2下覆益层。
图2采用A法对试样各层进行剩离的顺序（以5屋结构为例）
6.2B法（见图3)
在个纵向试样的一端，使上覆盖层与第一织物层分离一段长度，该长度大致相当于夹持器的长度。将分离开来的两个夹持段夹入拉力试验机夹持器。使夹持器以（100士10）mm/min的速度移动进行剥离试验，同时自动记录剥离100mm过程中的拉力曲线。试验过程中试样是不受支撑的。
用同一试样对各织物层重复上述程序，每次剩离两层。 对第二个纵向试样进行类似的试验，但开始时是将上覆盖层连同第一织物层一起从第二织物层上
剥离。
对于横向试样，接同样的方法进行试验，在试样被别离两部分的接触面以外发生的分离（如在覆盖层内部发生的撕裂）均应视为带的部件本
身的破坏，而不是部件之间的剩离。这些试验值应予以记录，但不能用来计算试样粘合强度。
3 GB/T6759-2013/ISO2522007
说明：
一上毅益层； 2m 下覆盖层。
1-
图3采用B法对试样各层进行剩离的顺序（以5层结构为例）
7结票表示
7.1纵向试样试验曲线的处理
试验得到的粘合力多峰曲线的分析处理按ISO6133进行。以中峰值作为平均粘合力，以最低峰值作为最小粘合力。
计算平均粘合强度，即以平均粘合力（单位为牛额）除以试样公称宽度（单位为米），精确到o.1N/mm。
同样地，计算最小粘合强度，即以最小粘合力（单位为牛额）除以试样公称宽度（单位为毫米），精确到0.1N/mm。 7.2横向试样试验曲线的处理
若试样是横向切取的，也按7.1的规定进行处理。
8试验报告
试验报告应包含以下内容： a）提及按本标准（即GB/T6759）进行试验； b) 被试带的标记， GB/T6759-2013/ISO252;2007
c) 从输送带制成到试验开始的时间间隔； d) 试样状态调节和试验中的温度及状态调节的时间； e) 采用的试验方法（A法或B法）； f) 按照7.1所示方法通过对上覆盖层与带芯织物层、下覆盖层与带芯织物层以及带芯各相邻织
物层之间粘合力的测量而计算出来的平均粘合强度； g 按照7.1所示方法通过对上覆盖层与带芯织物层、下覆盖层与带芯织物层以及带芯各相邻织
物层之间粘合力的测量而计算出来的最低粘合强度； h) 关于试验中在达到规定剥高长度之前出现的被剥离两部件之一断裂的情况，以及断裂时记录
的力值（见6.1和6.2的最后～段）； i 试验日期。
5 GB/T6759—2013/IS0252:2007
参考文献
[1］ISO21183-1轻型输送带第1部分：基本性能及应用
6
