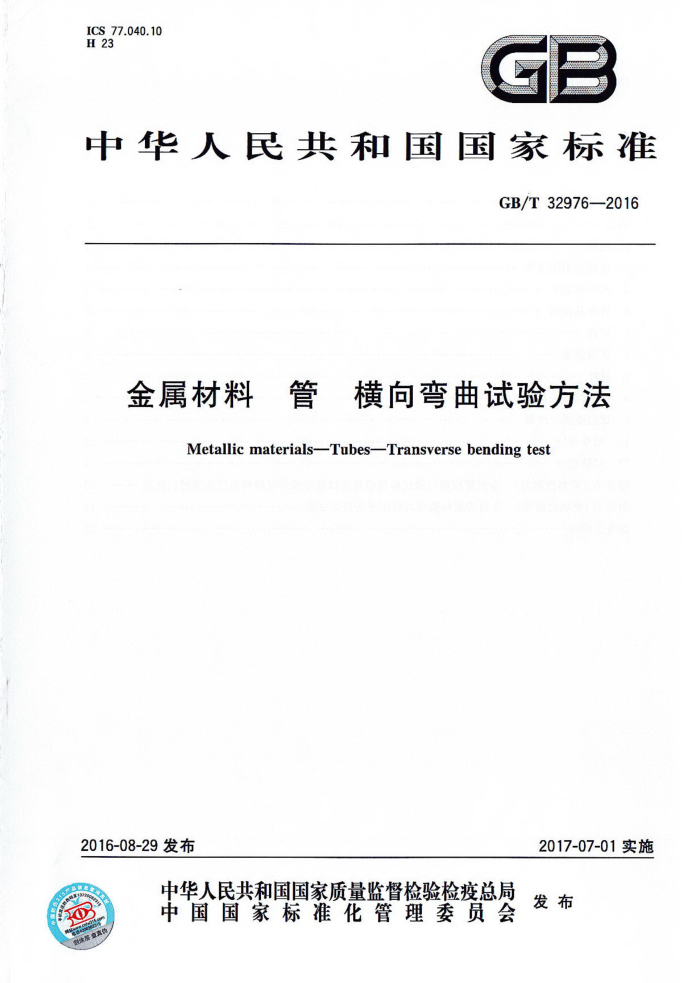

ICS 77.040.10 H 23
L
中华人民共和国国家标准
GB/T32976—2016
金属材料管横向弯曲试验方法
Metallic materialsTubesTransversebending test
2016-08-29发布
2017-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
O GB/T32976—2016
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 符号及说明 5 原理 6 试验设备 7 试样
样坏切取及试样制备 9 试验要求及步骤 10 结果评定 11 试验报告附录A（资料性附录） 金属管横向弯曲试验代替压扁试验时弧形试样弯曲压头直径的选取 .13 附录B（资料性附录) 金属管横向弧形试样压平后反弯试验
8
5
12 12
14
参考文献
15 大
GB/T32976—2016
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：江苏沪宁钢机股份有限公司、武汉钢铁（集团）公司、上海沪东中华造船（集团）有
限公司、江苏钢建金属制品检测有限公司、上海月月潮钢管制造有限公司。
本标准主要起草人：高继领、朱田强、陈春林、李荣锋、施可扬、马强、殷月潮、李水明。
H GB/T 32976—2016
引言
随冶金、船舶、航空、石油、海洋工程、压力容器和建筑钢结构等行业的飞速发展，国内大规格无缝钢管、直缝焊钢管和其他有色金属管应用日益普遍，金属管直径愈来愈大（D>1m），管壁愈来愈厚（T>40mm），通过压扁试验考核金属管工艺性能比较困难，尤其受到试验仪器和其他设备等方面的限制。采用金属管横向弯曲试验方法，考核无缝管和焊接管的压扁工艺性能，为大直径厚壁管的设计应用和工程检验提供了依据。
金属管横向弯曲试验可以代替压扁试验，金属管横向弯曲试样包括弧形试样和矩形试样，因而本标准既是GB/T246的补充，又是GB/T232应用的扩展。
= GB/T32976—2016
金属材料管横向弯曲试验方法
1范围
本标准规定了金属圆管横尚弯曲试验的术语和定义、符号及说明、原理、试验设备、试样、样坏切取
及试样制备、试验要求及步骤、结果评定和试验报告。
本标准适用于外径不小于60mm的金属管（金属管包括无缝圆管和直缝焊圆管）横向弧形试样以
及外径不小于400mm的金属管横向矩形试样的弯曲试验。其他管可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T232金属材料弯曲试验方法 GB/T246金属管压扁试验方法 GB/T2653焊接接头弯曲试验方法 GB/T2975 5钢及钢产品力学性能试验取样位置及试样制备
3术语和定义
下列术语和定义适用于本文件。
3.1
金属管metaltube 截面为圆环的金属材料管。
3.2
横向弧形试样arcspecimenintransverse 沿金属管横向切取的一段圆弧经机加工保持原金属管的弧形试样。
3.3
横向矩形试样 rectangularspecimen intransverse 沿金属管横向切取的一段圆弧经机加工后制成的矩形试样，
3.4
正弯facebend 对于横向弧形试样，无缝圆管外表面受拉或直缝焊圆管焊缝外表面受拉的弯曲对横向矩形试样，靠近无缝圆管外表面受拉或靠近直缝焊圆管焊缝外表面受拉的弯曲。
3.5
反弯rootbend 对横向弧形试样，无缝圆管内表面受拉或直缝焊圆管焊缝内表面受拉的弯曲。 对横向矩形试样，靠近无缝圆管内表面受拉或靠近直缝焊圆管焊缝内表面受拉的弯曲。
3.6
侧弯sidebend 横向矩形试样受拉面为直缝焊圆管焊缝横截面的弯曲。
1 GB/T32976—2016
4符号及说明
本标准使用的符号及相应的说明见表1。
表1符号及说明
符 号
说 明
单 位 mm mm mm mm mm mm mm
试样宽度弯曲压头直径压扁试验时 作用下两压板横向弧形正弯试样受拉面弧长黄向弧形反弯试样受拉面弧长横向矩形正弯试样受拉面长度向矩形反弯试样横向矩形侧季试样长支辊间距商试样厚度管壁公称试样棱角半支辊半径属管外径
6
d h 11 22 l3 1 ls L
肩高度）
的
nm
m
-
A
im
D
mm
5原理
将试样置于弯曲装置上,不改变试样加力方向,使之经受弯曲塑性变形,直至达到规定的弯曲角度。
6试验设备
金属管横向弯曲试验应在配有两个支辊和弯曲压头的支辊式弯曲装置的试验机上完成，支辊和弯曲压头应具有足够的刚度和硬度。
7试样
7.1试样类型
按无缝圆管和直缝焊圆管的类别，规定了试样的类型，见表2。
2 GB/T32976—2016
表2试样的类型试样名称
试样型号 A型 B型 C 型 D型 E型 F型 G 型 H型 I型
试样形状图 1 图2 图3 图4 图5 图 6 图7 图8 图9
无缝圆管横向弧形正弯试样无缝圆管横向弧形反弯试样无缝圆管横向矩形正弯试样无缝圆管横向矩形反弯试样直缝焊圆管横向弧形正弯试样直缝焊圆管横向弧形反弯试样直缝焊圆管横向矩形正弯试样直缝焊圆管横向矩形反弯试样直缝焊圆管横向矩形侧弯试样
7.2 试样形状 7.2.1A型试样形状见图1。
说明： b 1,
试样宽度；试样受拉面弧长；试样棱角半径；
t——试样厚度。
图1A型试样示意图
7.2.2 B型试样形状见图2。
说明： 6- 一试样宽度；
试样受拉面弧长；试样校角半径；试样厚度。
12
t-
图2B型试样示意图
3 GB/T32976—2016
7.2.3 C型试样形状见图3。
说明：
一试样宽度； l——试样受拉面长度；
5
试样棱角半径；一试样厚度。
7.2.4D型试样形状见图4
说明： b l.
武样宽 度；试样 拉面长度；试样 棱角半径；试样厚度。
7.2.5E型试样形状见图
焊缝
说明： b ti
一试样宽度；试样受拉面弧长；试样校角半径；试样厚度。
图5E型试样示意图
7.2.6F型试样形状见图6。
4
