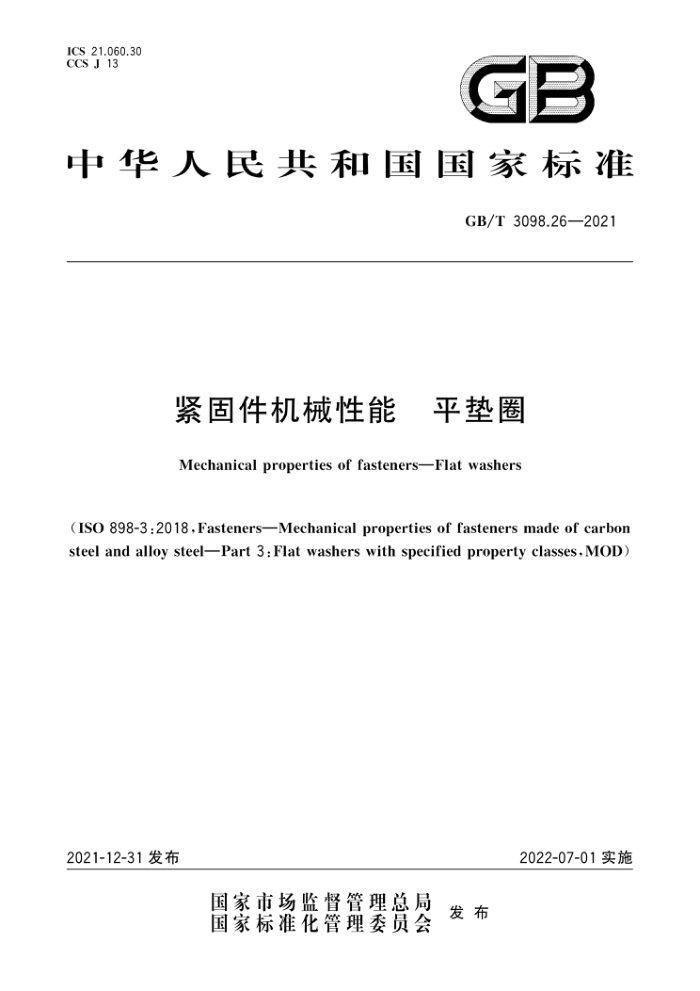

ICS 21.060.30 CCS J 13
GB
中华人民共和国国家标准
GB/T3098.26—2021
紧固件机械性能 平垫圈 MechanicalpropertiesoffastenersFlatwashers
(ISO 898-3 :2018 ,Fasteners-—Mechanical properties of fasteners made of carbon steel and alloy steel-Part 3 : Flat washers with specified property classes, MOD)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T3098.26—2021
目 次
前言引言
-
范画 2 规范性引用文件 3 术语和定义 4. 代号
1
标记制度 6 材料
5
机械和物理性能试验方法 8.1 硬度试验 8.2 脱碳试验 8.3 增碳试验 8.4 再回火试验 9 标志 9.1 通则 9.2 平垫圈标志 9.3 包装标志附录A（规范性） 性能等级380HV平垫圈的延展性试验参考文献
8
10 10 10 10
11 13 GB/T3098.26—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T3098《紧固件机械性能》的第26部分。GB/T3098已经发布了以下部分： --GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱； -GB/T 3098.2 紧固件机械性能 螺母； GB/T3098.3 紧固件机械性能 紧定螺钉； -GB/T 3098.5 紧固件机械性能 自攻螺钉； GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱； -GB/T 3098.7 紧固件机械性能 自挤螺钉； GB/T 3098.8 紧固件机械性能 200℃～十700℃使用的螺栓连接零件；
-
-GB/T 3098.9 紧固件机械性能 有效力矩型钢锁紧螺母； GB/T 3098.10 紧固件机械性能 有色金属制造的螺栓、螺钉、螺柱和螺母： GB/T3098.11 紧固件机械性能 自钻自攻螺钉； GB/T 3098.12 紧固件机械性能 螺母锥形保证载荷试验； -GB/T 3098.13 紧固件机械性能 螺栓与螺钉的扭矩试验和破坏扭矩 公称直径1~10mm； GB/T 3098.14 紧固件机械性能 螺母扩孔试验； -GB/T 3098.15 紧固件机械性能 不锈钢螺母； GB/T 3098.16 紧固件机械性能 不锈钢紧定螺钉； -GB/T 3098.17 紧固件机械性能 检查氢脆用预载荷试验 平行支承面法； -GB/T 3098.18 紧固件机械性能 盲铆钉试验方法； GB/T3098.19 紧固件机械性能 抽芯铆钉； GB/T 3098.20 紧固件机械性能 蝶形螺母 保证扭矩； -GB/T 3098.21 紧固件机械性能 不锈钢自攻螺钉； --GB/T 3098.22 紧固件机械性能 细品非调质钢螺栓、螺钉和螺柱； -GB/T 3098.23 紧固件机械性能 M42~M72螺栓、螺钉和螺柱； -GB/T 3098.24 紧固件机械性能 高温用不锈钢和镍合金螺栓、螺钉、螺柱和螺母； GB/T 3098.25 紧固件机械性能 不锈钢和镍合金紧固件选用指南； -GB/T3098.26 紧固件机械性能 平垫圈。 本文件修改采用ISO898-3：2018《紧固件 碳钢和合金钢紧固件机械性能 走第3部分：规定性能等
级平垫圈》。
本文件与ISO898-3：2018的技术性差异及其原因如下：：-用规范性引用的GB/T3098.1替换了ISO898-1，以适应我国的技术条件（见第1章和表1）： -用规范性引用的GB/T3098.2替换了ISO898-2，以适应我国的技术条件（见第1章和表1）； -用规范性引用的GB/T97.4替换了ISO10673，以适应我国的技术条件（见表1）； -增加140HV硬度等级（见第5章～第8章），以扩大平垫圈使用范围； ·-用规范性引用的GB/T97.5替换了ISO10669，以适应我国的技术条件（见第6章） -用规范性引用的GB/T5267.3替换了ISO10684，以适应我国的技术条件（见第6章）：：-用规范性引用的GB/T9074.1替换了ISO10644，以适应我国的技术条件（见表1、第6章）：
I GB/T 3098.26—2021
用规范性引用的GB/T230.1替换了ISO6508-1，以适应我国的技术条件（见8.1.2.1）； —一用规范性引用的GB/T4340.1替换了ISO6507-1，以适应我国的技术条件（见8.1.2.1和
8.1.3.1) ; 一硬度试验方法中增加“间隔约120°”的读数要求（见8.1.2.4），以保证读数的均匀性；
用规范性引用的GB/T3099.4替换了ISO1891-4，以适应我国的技术条件（见9.3）。 本文件做了下列编辑性改动：
为与现有标准协调，将标准名称改为《紧固件机械性能 平垫圈》；一纳入ISO898-3：2018/Amd1：2020的修正内容，所涉及的条款在外侧页边空白位置用垂直双线（IⅡI）进行了标示；将资料性引用的国际文件替换为我国文件；一 修正了性能等级380HV垫圈的标志符号（见表5）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国紧固件标准化技术委员会（SAC/TC85)归口。 本文件起草单位：中机生产力促进中心、苏州友尼可紧固件有限公司、嘉善永鑫紧固件有限公司、上
海球明标准件有限公司、安徽省宁国市东波紧固件有限公司、晋亿实业股份有限公司、上海集优标五高强度紧固件有限公司、山东高强紧固件有限公司、舟山市7412工厂、浙江海力股份有限公司、上海高强度螺栓厂有限公司、湖南飞沃新能源科技股份有限公司、机械工业通用零部件产品质量监督检测中心
本文件由全国紧固件标准化技术委员会负责解释。
II GB/T3098.26—2021
引言
紧固件是最常用的机械基础零部件，是装备制造业不可或缺的重要组成部分，直接决定着重大装备
和主机产品的水平、性能、质量和可靠性。GB/T3098《紧固件机械性能》针对不同类别紧固件机械性能分别进行了规定，为紧固件设计、制造、验收检查和使用提供了依据，拟由30部分组成：
-GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱； -GB/T 3098.2 紧固件机械性能 螺母； .GB/T3098.3 紧固件机械性能 紧定螺钉； -GB/T 3098.5 紧固件机械性能 自攻螺钉； GB/T3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱； GB/T 3098.7 紧固件机械性能 自挤螺钉； GB/T3098.8 紧固件机械性能 一200℃～十700℃使用的螺栓连接零件； -GB/T 3098.9 紧固件机械性能 有效力矩型钢锁紧螺母； -GB/T 3098.10 紧固件机械性能 有色金属制造的螺栓、螺钉、螺柱和螺母； GB/T 3098.11 紧固件机械性能 自钻自攻螺钉； -GB/T3098.12 紧固件机械性能 螺母锥形保证载荷试验；
-GB/T 3098.13 紧固件机械性能 螺栓与螺钉的扭矩试验和破坏扭矩 公称直径1~10mm； -GB/T 3098.14 紧固件机械性能 螺母扩孔试验； -GB/T 3098.15 紧固件机械性能 不锈钢螺母； GB/T3098.16 紧固件机械性能 不锈钢紧定螺钉； -GB/T 3098.17 紧固件机械性能 检查氢脆用预载荷试验 平行支承面法； GB/T3098.18 紧固件机械性能 盲铆钉试验方法； GB/T 3098.19 紧固件机械性能 抽芯铆钉； -GB/T 3098.20 紧固件机械性能 蝶形螺母 保证扭矩； GB/T 3098.21 紧固件机械性能 不锈钢自攻螺钉； -GB/T 3098.22 紧固件机械性能 细品非调质钢螺栓、螺钉和螺柱； -GB/T 3098.23 紧固件机械性能 M42~M72螺栓、螺钉和螺柱； GB/T 3098.24 紧固件机械性能 高温用不锈钢和镍合金螺栓、螺钉、螺柱和螺母； GB/T3098.25 紧固件机械性能 不锈钢和镍合金紧固件选用指南； -GB/T 3098.26 紧固件机械性能 平垫圈； .-紧固件机械性能 耐候钢紧固件（预计为第27部分）；一紧固件机械性能 不锈钢平垫圈（预计为第28部分）； .-紧固件机械性能 M42～M100螺母（预计为第29部分）。 GB/T3098已转化ISO898系列碳钢和合金钢紧固件机械性能、ISO3506系列不锈钢紧固件机械
性能，以及自攻螺钉、自挤螺钉、有效力矩型钢锁紧螺母、有色金属紧固件、自钻自攻螺钉等机械性能国际标准；自主制定了抽芯铆钉、细晶非调质钢紧固件、M42～M72外螺纹紧固件等机械性能标准；纳入了螺母扩孔试验、平行支承面法检查氢脆用预载荷试验、盲铆钉试验方法、蝶形螺母保证扭矩等试验方法标准。将各种材料、各种型式产品机械性能标准和相关试验方法标准纳入GB/T3098系列之中，便于使用。
= GB/T 3098.26—2021
紧固件机械性能 平垫圈
1范围
本文件规定了由碳钢或合金钢制造，符合GB/T3098.1和GB/T3098.2规定性能等级的螺栓、螺钉、 螺柱和螺母组合的栓接连接用平垫圈，在环境温度为10℃～35℃条件下进行测试时的机械和物理性能。
注1：这些类型的平垫圈也可以与其他紧固件一起使用，如自攻螺钉。 在环境温度为10℃35℃的条件下测试时，符合本文件要求的平垫圈在高温和/或低温下，它们
可能无法保持规定的机械和物理性能。
注2：符合本文件要求的平垫圈适用的使用温度为一50℃～十150℃。当使用温度超过一50℃～十150℃，甚至高
达十300℃时，建议使用者向有关方面专家咨询。
本文件适用于符合以下规定的由碳钢或合金钢制造、厚度为0.2mm～12mm的平垫圈及组合件用平垫圈：
平垫圈（有或没有花纹、肋或倒角）； ——方形平垫圈；一方孔平垫圈；一异形平垫圈。 本文件未规定以下性能要求： ——耐腐蚀性；一可焊接性。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 97.4 平垫圈月 用于螺钉和垫圈组合件（GB/T97.4—2002，eqvISO10673：1998） GB/T 97.5 平垫圈月 用于自攻螺钉和垫圈组合件（GB/T97.5—2002，eqvISO10669：1999） GB/T 230.1 金属材料洛氏硬度试验第1部分：试验方法（GB/T230.1一2018，ISO6508-1：
2016,MOD)
GB/T 3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1一2010，ISO898-1：2009， MOD)
GB/T 3098.2 紧固件机械性能螺母（GB/T3098.2一2015，ISO898-2：2012，MOD） GB/T 3099.4 紧固件术语控制、检查、交付、接收和质量（GB/T3099.4一2021，ISO1891-4：
2018,MOD)
GB/T 4340.1 金属材料维氏硬度试验第1部分：试验方法（GB/T4340.1一2009，ISO6507-1： 2005,MOD)
GB/T 5267.3 紧固件 热浸镀锌层（GB/T5267.3—2008，ISO10684：2004，IDT） GB/T 9074.1 螺栓或螺钉和平垫圈组合件（GB/T9074.1一2018，ISO10644：2009，MOD）
3术语和定义
本文件没有需要界定的术语和定义。
1 GB/T3098.26—2021
4代号
下列代号适用于本文件。 d, 通孔直径，单位为毫米（mm） d2 外径，单位为毫米（mm） F 载荷，单位为牛(N) G 全脱碳层深度，单位为毫米（mm）
支承件和加压件接触半径，单位为毫米（mm）平垫圈公称厚度，单位为毫米（mm）
r t teff 平垫圈有效厚度，单位为毫米（mm） α 支承件和加压件接触角度，单位为度（°）
5 标记制度
平垫圈的性能等级由数字和符号两部分组成：
数字表示最小维氏硬度值（见表3）；字母HV表示维氏硬度。
示例：符合表3规定，最小维氏硬度为200的钢制平垫圈的性能等级标记为200HV 如能符合表2和表3的规定，则本文件规定的标记制度也可用于超出标准厚度范围（如t>12mm）
的规格
尽管本文件规定了许多性能等级，但并不意味着所有性能等级都适用于所有平垫圈和/或所有螺栓、螺母、垫圈组合件。平垫圈与螺栓、螺钉、螺柱和螺母的性能等级组合见表1。
表1平垫圈与螺栓、螺钉、螺柱和螺母性能等级组合
螺纹紧固件
匹配平垫圈
（符合GB/T3098.1和GB/T3098.2)
性能等级
性能等级
100 HV 140 HV 200 HVa 300 HVa 380 HVh.c
标准螺母和高螺母
螺栓、螺钉和螺柱 4.6、4.8、5.6,5.8
5 6 8 10 12
? RCe I
? - ? RC d.t
“ - e
RCe d.e
6.8 8.8 9.8,10.9 12.9,12.9 RC- 推荐组合。 200HV和300HV性能等级已应用于螺栓和平垫圈组合件产品标准，应符合GB/T9074.1和GB/T97.4。 b380HV性能等级不包括在现行产品标准中，如需要，该性能等级平垫圈的使用应由供需协议。 °380HV性能等级平垫圈的螺栓连接设计应防止平垫圈中的弯曲效应和拉伸应力，尤其是对于开槽和扩孔的平垫圈。 d如果连接设计和/或安装条件经过验证，也可以使用标有脚注的组合。 阶梯粗实线以上的组合可用于螺栓连接。 不应使用阶梯粗实线下（灰色区域)的组合。
RCe RCe d.e
1
1
e
RCe
2
