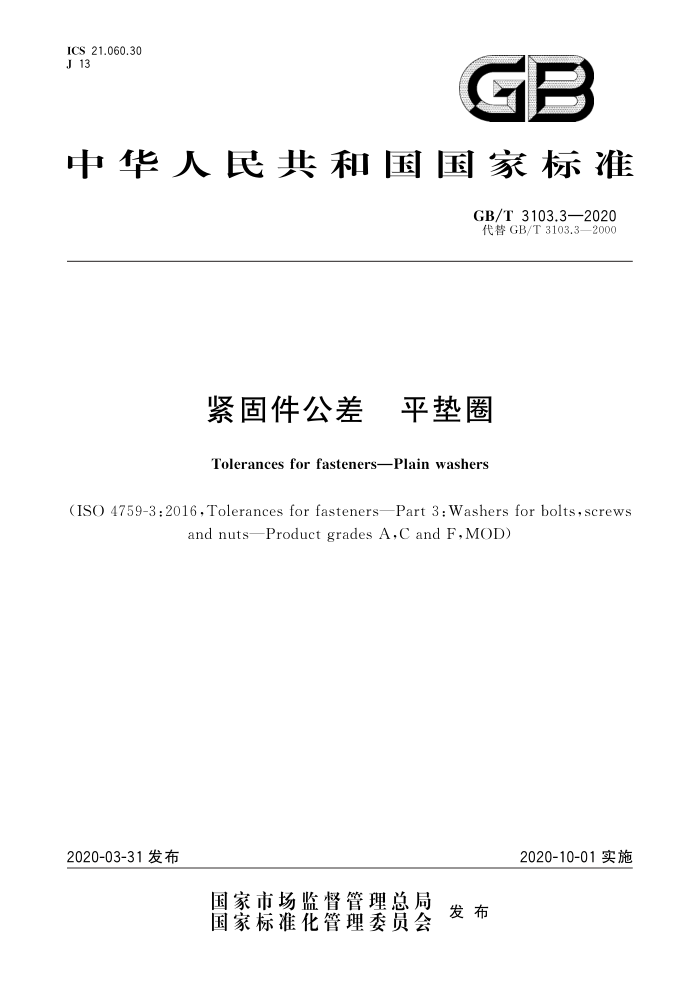

ICS 21.060.30 J 13
GB
中华人民共和国国家标准
GB/T3103.3—2020 代替GB/T3103.3—2000
紧固件公差 平垫圈
TolerancesforfastenersPlainwashers
(ISO4759-3:2ol6,Tolerances forfastenersPart3:Washersforbolts,screws
and nutsProductgrades A,Cand F,MOD)
2020-10-01实施
2020-03-31发布
国家市场监督管理总局 发布国家标准化管理委员会 中华人民共和国
国家标准紧固件公差 平垫圈 GB/T 3103.3—2020
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2020年3月第一版
*
书号：155066·1-64529
版权专有 侵权必究 GB/T3103.3—2020
前言
GB/T3103《紧固件公差》包括以下部分：
GB/T3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母； GB/T 3103.2 紧固件公差 用于精密机械的螺栓、螺钉和螺母； GB/T 3103.3 紧固件公差 平垫圈； GB/T 3103.4 紧固件公差 一200℃～十700℃使用的螺栓螺母连接副。
本部分为GB/T3103的第3部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T3103.3—2000《紧固件公差平垫圈》。 本部分与GB/T3103.3一2000相比主要技术变化如下：
修改了范围（见第1章）；更新了引用文件（见第2章）；增加了第3章代号（见第3章）；增加了产品等级F级（见第1章和第4章）；增加了倒角公差（见第4章）；增加了标准公差等级IT11和IT14，删除了IT16（见表A.1)；增加了h13和H12极限偏差（见表A.2和表A.3）。
-
本部分使用重新起草法修改采用ISO4759-3：2016《紧固件公差 第3部分：螺栓、螺钉和螺母用平垫圈产品等级A、C和F级》。
本部分与ISO4759-3：2016的技术性差异及其原因如下：
在规范性引用文件中，用我国标准代替国际标准（见第2章），以符合我国紧固件基础标准。 本部分还做了以下编辑性修改：
修改了标准名称。 本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。 本部分起草单位：中机研标准技术研究院（北京）有限公司、山东高强紧固件有限公司、浙江海力股
份有限公司、普亿实业股份有限公司、上海申光高强度螺栓有限公司、温岭市螺钢机械有限公司、北京汽车研究总院有限公司、机械工业通用零部件产品质量监督检测中心。
本部分由全国紧固件标准化技术委员会负责解释。 本部分所代替标准的历次版本发布情况为：
GB/T3103.3—1982、GB/T3103.3—2000。
I GB/T3103.32020
紧固件公差 平垫圈
1范围
GB/T3103的本部分规定了公称直径为1mm～150mm、产品等级为A、C和F级、用于与螺栓、 螺钉、螺柱和螺母组合连接用平垫圈的公差。
本部分适用于非组合和组合平垫圈、标准和非标准平垫圈。 本部分可用于非平垫圈。但不包括非平垫圈的所有公差。 本部分不适用于锥形垫圈。 产品等级F和A级垫圈用于产品等级A和B级螺栓、螺钉、螺柱和螺母产品，产品等级C级垫圈
用于产品等级C级螺栓、螺钉、螺柱和螺母产品。
注：产品等级是指产品型式尺寸对应的公差范围（产品等级F级对应精细公差，产品等级A级对应精密公差，产品
等级C级对应大公差）。 附录A给出了摘自GB/T1800.1和GB/T1800.2的标准公差和轴、孔的极限偏差。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
.
GB/T1182产品几何技术规范（GPS） 几何公差 形状、方向、位置和跳动公差标注
(GB/T1182—2018,ISO1101:2017,IDT)
GB/T16671产品几何技术规范（GPS） 几何公差 最大实体要求（MMR）、最小实体要求
(LMR)和可逆要求（RPR)（GB/T166712018，ISO2692：2014，MOD)
3代号
下列代号适用于本文件。 C1 内倒角高度，mm C2 外倒角高度，mm d,: 孔径，mm d2 轴径，mm e1 孔径（受冲压剪切的区域）和垫圈承载面发生脆性断裂末端之间的径向之差 e2 外径（受冲压剪切的区域）和垫圈承载面发生脆性断裂未端之间的径向之差 heff 垫圈有效高度，mm t 垫圈公称厚度，mm t eff 垫圈有效厚度，mm t1 符合孔径d，规定公差的部分 t2 符合外径d，规定公差的部分
同轴度，mm 2 平面度（挠度），mm
J
1 GB/T3103.3—2020
4公差
产品等级A、C和F级的垫圈公差见表1。 除非另有规定，本部分规定的公差适用于垫圈表面处理前尺寸。 仅当有正当的技术原因时，允许本部分规定的垫圈公差与产品标准不同；当本部分与产品标准规定
的公差不同时，应以后者为准
形状和位置公差的规定和表示方法按GB/T1182和GB/T16671。
表1 垫圈公差
单位为毫米
公差产品等级
特征
厚度
F
A
C di 公差 H14 H14
4.1通孔
di t1 公差 min max 公差 min max H12 0.5t 0.101 H13 0.3t 0.15t H12 0.3t 0.15t H13 0.25t 0.20t
di t1 e1
1
1
t<2 H13 0.2t 0.20t H14 0.2t 0.25t H15
撕裂带（e）、 t1和塌边尚未定义，但允许存在
2≤t<4 t≥4
塌边尚未定义，但允许存在
说明： 1——边； 2—撕裂带
ti是在d,规定公差范围内孔的部分
公差产品等级
特征
厚度
F
A
c d2 公差
4.2外径
d2 公差
d2
e2
e2 max 公差 max
V
h13 0.131
h14 0.181
h16
d,
h13 0.15t
h14 0.20t
h16
S
t<2 2≤t<4 h14 0.18t h15 0.25t t≥4
h16
撕裂带（e2）、 t?和塌边尚未定义，但允许存在
塌边和12尚未定义，但允许存在
说明：塌边； 2——撕裂带。
是在d，规定公差范围内外径的部分
2 GB/T 3103.3—2020
表1（续）
公差产品等级
特征
厚度
A ± 0.05 ±0.10 ±0.20 ±0.30 ±0.60 ±1.00 ±1.20 公差产品等级
F ± 0.04 ±0.06 ±0.12 ±0.16 ±0.20 ±0.24 ±0.28
C ±0.10 ±0.20 ±0.30 ±0.60 ±1.00 ±1.20 ±1.60
t≤0.5 0.5 4.3厚度
厚度公差应在去除毛刺后测量
特征
厚度
F
A
C
4.4倒角 4.4.1外倒角
c1 min min min min min min
C2
c1
C2 C1 C2
公称
βe
1≤t<2 0.20t 0.25t 0.20t 0.25t 0.20t 0.25t 2≤t<4 0.18t 0.22t 0.18t 0.22t 0.18t 0.22t t≥4 0.15t 0.20t 0.15t 0.20t 0.15t 0.20t
P
4.4.2内倒角尺寸t1按4.1，与内倒角高度无关
B
倒角尺寸如下
或
说明：
一角度； 2——尺寸±公差。
β =35°~45° β2=35°~45°
说明：
1 角度； 2—尺寸十公差； 3——尺寸—公差； 4———未定义形状。
3 GB/T3103.3—2020
表1（续）
公差产品等级
特征
厚度
F
A
C
4.4.3组合垫圈补充可选择要求
当买方要求时，倒角的位置相对于冲压过程产生的偏差应在订货时指定。
P
b) 相对凸面外倒角
a) 相对于凹面外倒角
c）相对于凹面内倒角
d）相对凸面内倒角
公差产品等级
特征
厚度
F At max
A At max
c
4.5形状和位置公差 4.5.1同一位置厚度偏差△t
1≤0.5 0.5 0.020 0.030 0.060 0.080 0.100 0.120 0.140
0.025 0.050 0.100 0.150 0.200 0.300 0.400
无要求
A要求适用于x=0.1(d2一d）以外的部位，即仅圆环宽度的60%
3 max
y max
y max
4.5.2同轴度
4
2IT11 2IT12 2IT13
2IT12 2IT13 2IT14
2IT13 2IT14 2IT15
t<2 2≤1<4 t≥4
A
公差y基于直径d，（见表A.1)
