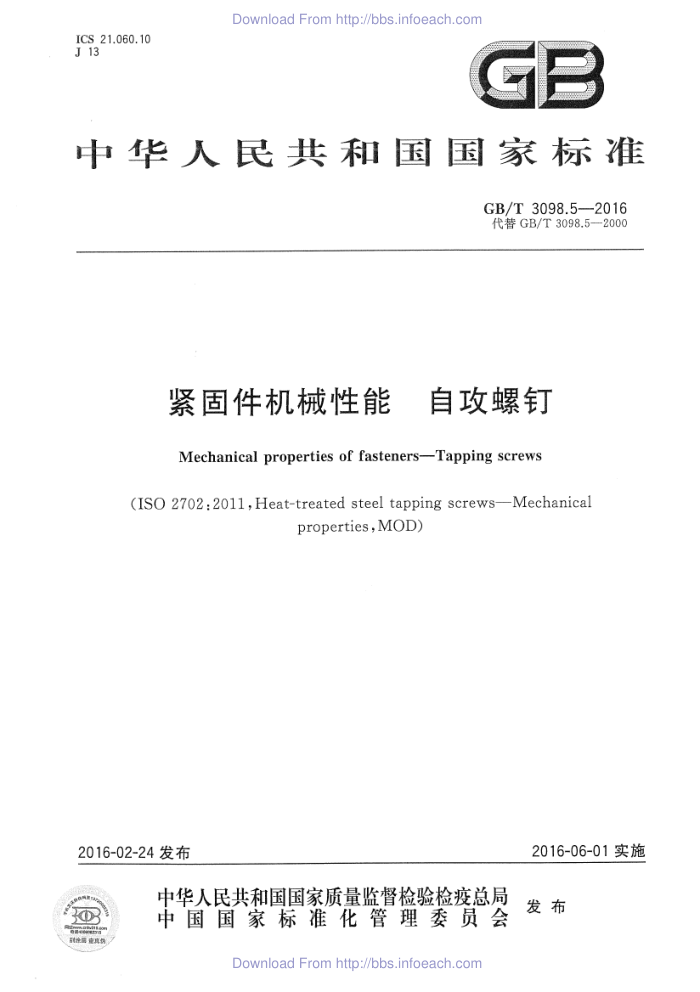

ICS 21.060.10 J 13
C
中华人民共和国国家标准
GB/T3098.5-2016 代替GB/T3098.52000
紧固件机械性能 自攻螺钉
Mechanicalpropertiesoffasteners-Tapping screws
(ISO 2702:2011,Heat-treated steel tapping screws-Mechanical
properties , MOD)
2016-06-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布

中华人民共 和国
国家标准紧固件机械性能 自攻螺钉
GB/T 3098.5—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)68533533发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.5 5字数13千字 2016年5月第一版 2016年5月第一次印刷
*
书号：155066·1-53962 定价14.00元
如有印装差错 由本社发行中心调换
版权专有侵权必究举报电话：（010)68510107
DownloadFrom http://bbs.infoeach.com
GB/T3098.5—2016
前言
GB/T3098《紧固件机械性能》包括以下部分：
GB/T3098.1 紧固件机械性能 螺栓、螺钉和螺柱； GB/T3098.2 紧固件机械性能 螺母； -GB/T 3098.3 紧固件机械性能 紧定螺钉； GB/T3098.5 紧固件机械性能 自攻螺钉； GB/T3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱； GB/T 3098.7 紧固件机械性能 自挤螺钉； GB/T3098.8 紧固件机械性能 耐热用螺纹连接副； GB/T 3098.9 紧固件机械性能 有效力矩型钢六角锁紧螺母； GB/T3098.10 紧固件机械性能 有色金属制造的螺栓、螺钉、螺柱和螺母： GB/T3098.11 紧固件机械性能 自钻自攻螺钉； GB/T3098.12 紧固件机械性能 螺母锥形保证载荷试验； GB/T3098.13 紧固件机械性能 螺栓与螺钉的扭矩试验和破坏扭矩公称直径1～10mm; GB/T3098.14 紧固件机械性能 螺母扩孔试验； GB/T3098.15 紧固件机械性能 不锈钢螺母； GB/T3098.16 紧固件机械性能 不锈钢紧定螺钉； GB/T 3098.17 紧固件机械性能 检查氢脆用预载荷试验 平行支承面法； GB/T3098.18 紧固件机械性能 盲铆钉试验方法； GB/T3098.19 紧固件机械性能 抽芯铆钉； GB/T3098.20 紧固件机械性能 蝶形螺母保证扭矩； GB/T3098.21 紧固件机械性能 不锈钢自攻螺钉； GB/T3098.22 紧固件机械性能 超细晶非调质钢螺栓、螺钉和螺柱。
本部分是GB/T3098的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T3098.52000《紧固件机械性能 自攻螺钉》，与GB/T3098.5—2000相比，主要
技术变化如下：
增加螺纹规格ST9.5（第1章）；芯部硬度最大值由390HV降低为370HV（4.1.3）；增加“按GB/T3098.13一1996中3.2.2规定，采用经标定的扭矩-测量装置”（6.2.2）。
本部分使用重新起草法修改采用ISO2702：2011《热处理钢自攻螺钉机械性能》（英文版）。 本部分与ISO2702：2011的技术性差异及其原因如下：
在规范性引用文件中，用我国标准代替国际标准（第2章），增加引用GB/T5280（第1章），以符合我国紧固件基础标准。
本部分还做了下列编辑性修改：
修改标准名称；删除ISO2702参考文献。
本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。
I
DownloadFromhttp://bbs.infoeach.com
GB/T 3098.5—2016
本部分负责起草单位：中机生产力促进中心。 本部分参加起草单位：机械工业通用零部件产品质量监督检测中心、浙江国检检测技术有限公司。 本标准由全国紧固件标准化技术委员会秘书处负责解释。 本标准所代替标准的历次版本发布情况为：
GB/T3098.5—1985、GB/T3098.5—2000。
I

GB/T3098.5—2016
紧固件机械性能 自攻螺钉
1范围
GB/T3098的本部分规定了自攻螺钉的材料、技术要求和试验方法。 本部分适用于由渗碳钢制造的、螺纹规格为ST2.2～ST9.5、螺纹符合GB/T5280规定的自攻螺钉。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T3098.13 1996 紧固件机械性能螺栓与螺钉的扭矩试验和破坏扭矩公称直径1～10mm (idtISO898-7:1992)
GB/T 4340.1 金属材料维氏硬度试验第1部分：试验方法（GB/T4340.1— 2009,ISO6507-1 2005,MOD)
O
GB/T 5280 自攻螺钉用螺纹（GB/T5280） 2002,idtisO1478:1999 3材料
自攻螺钉应由冷锻、渗碳钢制造。
4技术要求
4.1金相 4.1.1. 表面硬度
热处理后自攻螺钉的表面硬度应≥450HV0.3（见GB/T4340减1）。 4.1.2渗碳层深度
自攻螺钉渗碳层深度应符合表1规定。
表1渗碳层深度
单位为毫米
渗碳层深度
螺纹规格 ST2.2,ST2.6
min 0.04 0.05 0.10 0.15
max 0.10 0.18 0.23 0.28
ST2.9、ST3.3,ST3.5 ST3.9、ST4.2、ST4.8,ST5.5
ST6.3、ST8、ST9.5
1
DownloadFromhttp://bbs.infoeach.com DownloadFromhttp://bbs.infoeach.com
GB/T 3098.5—2016
4.1.3 芯部硬度
热处理后自攻螺钉的芯部硬度应为：螺纹规格≤ST3.9:270HV5~370HV5；螺纹规格≥ST4.2:270HV10～370HV10。
4.1.4显微组织
在渗碳层与芯部之间的显微组织不应呈现带状亚共析铁素体。 4.2 机械性能 4.2.1拧入性能
按6.2.1规定，当自攻螺钉拧人试验板时，能攻出与其匹配的内螺纹，而自攻螺钉的螺纹不应损坏。 4.2.2 破坏扭矩
自攻螺钉应具有抗扭强度，以保证按6.2.2进行试验时，自攻螺钉的破坏扭矩应等于或大于表3 规定。
5验收
常规验收试验可仅进行拧入性能、破坏扭矩和芯部硬度试验；但对仲裁检查，第4章规定的所有技术要求均应满足。
6 试验方法
6.1金相试验 6.1.1表面硬度试验
维氏硬度试验按GB/T4340.1规定。 表面硬度试验应在平面上，并优先在自攻螺钉头部进行。
6.1.2渗碳层深度-金相法
渗碳层深度试验应在螺纹侧面进行，测量点应在牙顶与牙底距离的1/2处。对螺纹规格≤ST3.9 的自攻螺钉，应在牙底进行测量。
仲裁试验应在金相试件的螺纹轮廊上用试验力为300g的显微维氏硬度进行。渗碳层深度应自超过实际芯部硬度30HV的点起计算。 6.1.3芯部硬度试验
芯部维氏硬度试验应按GB/T4340.1规定，并应在距自攻螺钉末端有足够距离（应有完整的螺纹小径)的横截面的1/2半径处进行。 6.1.4显微组织试验
显微组织试验应按相应金相检验标准进行。
2
DownloadFromhttp://bbs.infoeach.com
GB/T3098.52016
6.2机械性能试验 6.2.1入性能试验
将自攻螺钉试件（验收时，有镀层或无镀层的）拧入试验板内，直至有一扣完整螺纹完全通过试
验板。
试验板应由含碳量≤0.23%的低碳钢制成，其硬度应为130HV~170HV（按GB/T4340.1测定）。 试验板的厚度应符合表2规定。
试验孔可由钻孔，或先冲孔后钻孔，或铰孔制成，其孔径按表2规定。
表2拧入性能试验用标准试验板厚度与孔径
单位为毫米
板厚
孔径
螺纹规格 ST2.2 ST2.6 ST2.9 ST3.3 ST3.5 ST3.9 ST4.2 ST4.8 ST5.5 ST6.3 ST8 ST9.5
min 1.17 1.17 1.17 1.17 1.85 1.85 1.85 3.10 3.10 4.67 4.67 4.67
min 1.905 2.185 2.415 2.68 2.92 3.24 3.43 4.015 4.735 5.475 6.885 8.270
max 1.30 1.30 1.30 1.30 2.06 2.06 2.06 3.23 3.23 5.05 5.05 5.05
max 1.955 2.235 2.465 2.73 2.97 3.29 3.48 4.065 4.785 5.525 6.935 8.330
已交付的自攻螺钉由用户进行镀层（或由用户控制的其他镀层），对因镀层引起的断裂，制造者不予负责。如果未经任何后处理而产生的断裂，则应由制造者负责。镀层已剥落的自攻螺钉不能作为试件。 6.2.2破坏扭矩试验
自攻螺钉试件的杆部（验收时，有镀层或无镀层的)应夹紧在与自攻螺钉螺纹相匹配的开合模或其他装置内；自攻螺钉夹紧部分不应损伤，且至少有两扣完整螺纹伸出夹紧装置，除自攻螺钉末端外，至少有两扣完整螺纹夹紧在夹具内。夹紧装置应有盲孔模（图1），孔的深度应保证断裂发生在自攻螺钉末端之外。
按GB/T3098.13一1996中3.2.2规定，采用经标定的扭矩-测量装置，对自攻螺钉施加扭矩直至断裂。自攻螺钉应符合表3规定的破坏扭矩数值。
DownloadFrom http:/bbs.infoeach.com
1006000
GB/T3098.5—2016
B
说明： 1- - 一开合模或盲孔模；
一盲孔模； 3——开合模。
2-
图1扭矩试验装置表3 破坏扭矩
单位为牛米
破坏扭矩 min 0. 45 0. 9 1. 5 2. 0 2. 7 3. 4 4. 4 6. 3 10. 0 13. 6 30.5 68.0
螺纹规格 ST2. 2 ST2.6 ST2.9 ST3.3 ST3. 5 ST3. 9 ST4.2 ST4.8 ST5.5 ST6.3 ST8 ST9.5
