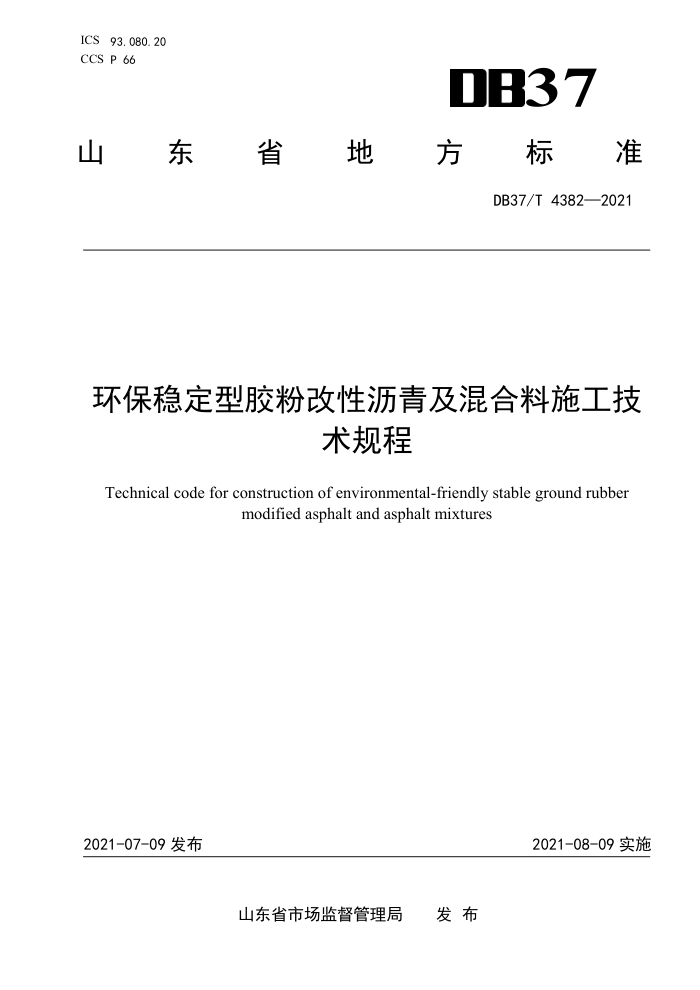

ICS 93.080.20 CCS P 66
DB37
山東东東省地 方标准
DB37/T 4382—2021
环保稳定型胶粉改性沥青及混合料施工技
术规程
Technical codefor construction of environmental-friendly stableground rubber
modified asphalt and asphalt mixtures
2021-07-09发布
2021-08-09实施
山东省市场监督管理局 发布 DB37/T4382—2021
目 次
II
前言 1范围
规范性引用文件术语和定义
2
3
符号和缩略语 4.1符号.. 4.2缩略语 5材料要求 5. 1 基质沥青 5. 2 胶粉改性剂 5.3 净味剂 5. 4 环保稳定型胶粉改性沥青 5. 5 其他材料沥青混合料
Y
6
6. 1 一般规定 6.2 配合比设计 6.3 配合比设计结果检验 7 施工 7. 1 般规定 7. 2 拌和 7. 3 运输 7. 4 摊铺. 7.5 压实及成型 7. 6 接缝处理 7. 7 开放交通及其他 8 施工质量管理与检查验收 DB37/T 4382—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由山东省交通运输厅提出、归口并组织实施。 本文件起草单位：烟台市公路事业发展中心、烟台市公路管理局材料供应处、山东建筑大学、山东
润兴成公路工程服务有限公司、山东润兴成筑路材料研发中心、山东路通道路材料有限公司。
本文件主要起草人：林大军、孙海明、任瑞波、吕世宽、杨杰、曲建涛、郭兆军、徐强、王立志、 赵品晖、耿立涛。
II DB37/T4382—202
环保稳定型胶粉改性沥青及混合料施工技术规程
1范围
本文件规定了环保稳定型胶粉改性沥青及混合料施工技术的术语和定义、材料要求、混合料设计和性能要求、施工工艺、施工质量管理与检查验收。
本文件适用于采用环保稳定型胶粉改性沥青混合料铺筑的各等级公路和城市道路沥青路面工程
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1232.1未硫化橡胶用圆盘剪切黏度计进行测定第1部分：门尼黏度的测定 GB/T3516橡胶溶剂抽出物的测定 GB/T4498.1橡胶灰分的测定第1部分：马弗炉法 GB/T14675空气质量恶臭的测定三点比较式臭袋法 GB/T14837.1橡胶和橡胶制品热重分析法测定硫化胶和未硫化胶的成分第1部分：丁二烯橡
胶、乙烯-丙烯二元和三元共聚物、异丁烯-异戊二烯橡胶、异戊二烯橡胶、苯乙烯-丁二烯橡胶
HJ57固定污染源废气二氧化硫的测定定电位电解法 JT/T533 沥青路面用纤维 JT/T797路用废胎橡胶粉 JTGD50公路沥青路面设计规范 JTGE20公路工程沥青及沥青混合料试验规程 JTG/TF20公路路面基层施工技术细则 JTGF40公路沥青路面施工技术规范 JTGF80/1公路工程质量检验评定标准第一册土建工程 DB37/T1161大粒径透水性沥青混合料应用技术规程 《空气和废气监测分析方法》第四版
3术语和定义
下列术语和定义适用于本文件，
3. 1
胶粉改性剂 Jground rubbermodifier 废轮胎经过粉碎和磨细得到，并达到一定细度规格，用于改善沥青材料性能的轮胎胶粉的统称。
3. 2
净味剂flavoringagent 添加到沥青中，能够减少沥青烟气排放，降低有害、臭味气体浓度的外加剂。
3. 3
环保稳定型胶粉改性沥青environmental-friendlystablegroundrubbermodifiedasphalt
1 DB37/T4382—2021
采用脱硫胶粉改性剂或添加净味剂，经过机械剪切或研磨，使胶粉在沥青中均匀分散并溶胀，得到的满足存储稳定性和环保性相关技术要求的改性沥青。
4符号和缩略语
4.1符号
下列符号适用于本文件。 AC：密级配沥青混凝土混合料。 ATB：密级配沥青稳定碎石混合料。 LSPM：大粒径透水性沥青混合料。 MS：马歇尔稳定度。
4.2缩略语
下列缩略语适用于本文件。 PG：沥青材料基于路用性能分级标准的规格（PerformanceGraded） SMA：沥青玛蹄脂碎石混合料（StoneMatrixAsphalt） VCA：粗集料骨架间隙率（PercentAirVoidsinCoarseAggregate） VFA：压实沥青混合料中的沥青饱和度，即试件矿料间隙中扣除被集料吸收的沥青以外的有效沥青
结合料部分体积占矿料间隙体积的百分率（VoidsFilledwithAsphalt）
VMA：压实沥青混合料的矿料间隙率，即试件全部矿料部分以外的体积占试件总体积的百分率
(Voids in Mineral Aggregate) VV：压实沥青混合料的空隙率，即矿料及沥青以外的空隙（不包括矿料自身内部的孔隙）体积占试
件总体积的百分率（VolumeofAirVoids）
5材料要求
5.1基质沥青
基质沥青技术指标应符合JTGF40的规定，宜采用70号A级道路石油沥青。 5.2胶粉改性剂 5.2.1 胶粉改性剂宜采用常温磨碎或粒化加工而成、细度规格为30目～60目的橡胶粉颗粒。 5.2.2 胶粉改性剂的物理性能要求见表1，检测方法按照JT/T797的规定执行。
表1 胶粉改性剂物理性能要求
含水率 % <1
筛余物 %
铁含量 %
纤维含量
性能
相对密度
%
指标要求
< 10
< 0. 03
<1
1.10~1.30
5.2.3 胶粉改性剂的化学性能要求见表2。
表2胶粉改性剂化学性能要求
2
