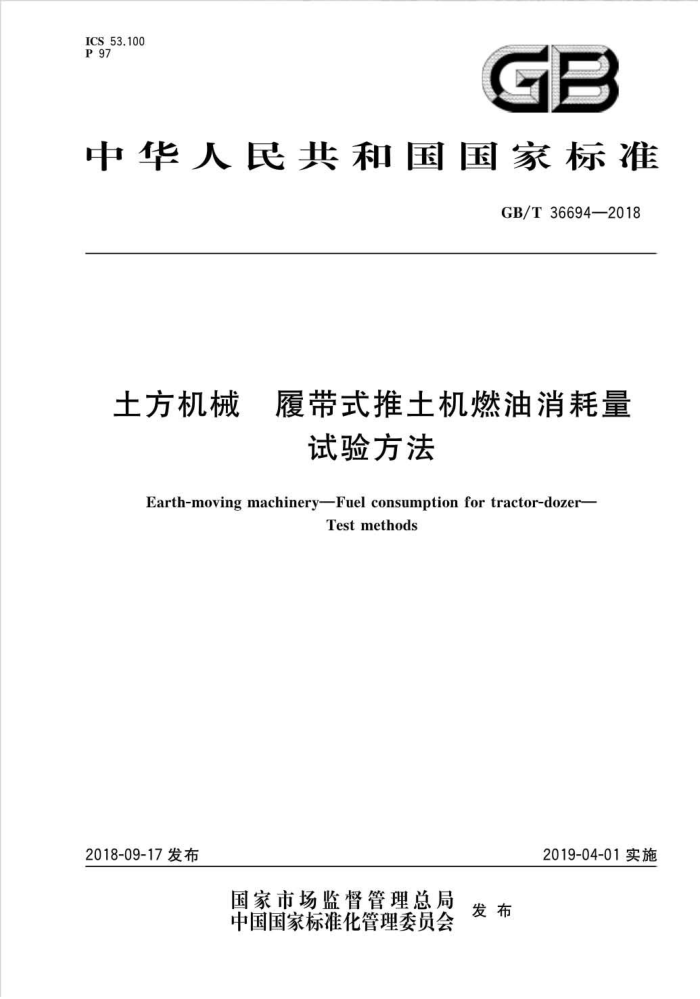

ICS 53.100 P 97
GB
中华人民共和国国家标准
GB/T36694—2018
土方机械 履带式推土机燃油消耗量
试验方法
Earth-moving machineryFuel consumption for tractor-dozer-
Test methods
2019-04-01实施
2018-09-17发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T36694—2018
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 试验项目
试验条件 6 燃油消耗量的测量方法试验方法
5
7
8 试验记录
试验评价附录A（资料性附录） 推土机燃油消耗量试验记录表
9 GB/T36694—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院有限公司、山推工程机械股份有限公司、山东源根石油化工
有限公司、卡特彼勒（青州）有限公司、机械工业工程机械及液压件产品质量监督检测中心（天津）。
本标准起草人：贾晓雯、李广庆、高汝洁、袁俊洲、李玉、程萌、刘俊、邓艳芳。
I GB/T36694—2018
土方机械 履带式推土机燃油消耗量
试验方法
1范围
本标准规定了发动机额定功率560kW及以下的履带式推土机燃油消耗量的术语和定义、试验项目、试验条件、测量方法、试验方法、试验记录和试验评价。
本标准适用于履带式推土机模拟动作的燃油消耗量的测量。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB252普通柴油 GB/T1885 石油计量表 GB/T6375 土方机械牵引力测试方法 GB/T 8498 土方机械 基本类型识别、术语和定义 GB/T8590 土方机械 推土机术语和商业规格
3术语和定义
GB/T8498和GB/T8590界定的术语和定义适用于本文件。
-
4试验项目
试验按下列规定的项目进行：
牵引试验；待机试验。
5试验条件
5.1 试验机器 5.1.1 配置
试验机器的配置应达到制造商规定的标准状态。当对试验机器的重心没有影响时则不受限制。 5.1.2 发动机转速
将试验机器发动机的无负荷最低转速和无负荷最高转速调节到规定范围内。 5.1.3 燃油填充量
燃油填充量应达到燃油箱容量的2/3以上。
1 GB/T36694—2018
5.1.4热车
试验机器在试验前应进行充分热车，使发动机冷却液出口温度不低于70℃，传动油温不低于 80℃，液压油温度不低于50℃。 5.1.5 冷却风扇
配备可变转速控制冷却风扇的机器，当风扇转速达到制造商规定的风扇最高转速的70%以上时方可进行试验（允许发动机低转速时风扇转速也随之下降）。 5.1.6空调
装有空调的司机室，在试验过程中空调应处于关闭状态。 5.2燃油
试验机器用燃油应符合GB252的规定，并按照GB/T1885的规定折合为20℃时的密度。 5.3测量项目和测量仪器的精度
测量项目和测量仪器的精度应符合下列规定：
时间：士0.1s以内；转速：测量对象的土1%以内；温度：最小刻度1℃以内；燃油消耗量：直接测量消耗流量时，测量对象的精度范围在士1%以内，分别对发动机燃油进油口和回油口进行测量时精度范围在士0.2%以内。使用副油箱进行质量测量时，使用精密测量仪器保证测量精度范围在土1%以内。
5.4环境条件
试验环境应满足下列条件：
相对湿度：小于95%；一最大风速：小于5m/s；环境温度：278K~308K（5℃~35℃）。
5.5大气条件
表示大气条件（压力、温度和湿度）对发动机空气吸人量影响的大气系数」，依据发动机的形式使用式（1）、式（2）及式（3）进行计算，并将数值控制在0.96~1.06之间（0.98~1.02最佳）：
a）无增压及机械式增压发动机
F
(1)
298
式中： T一发动机进气口的绝对温度，单位为开尔文（K）； P——干燥大气压，从大气全压中将水蒸气压减去而得，单位为千帕（kPa）。
b）无风冷或者带有中冷的涡轮增压发动机
99 D
1 298
f=(
...(2)
c) 带中冷和液体冷却器的涡轮增压发动机
2
