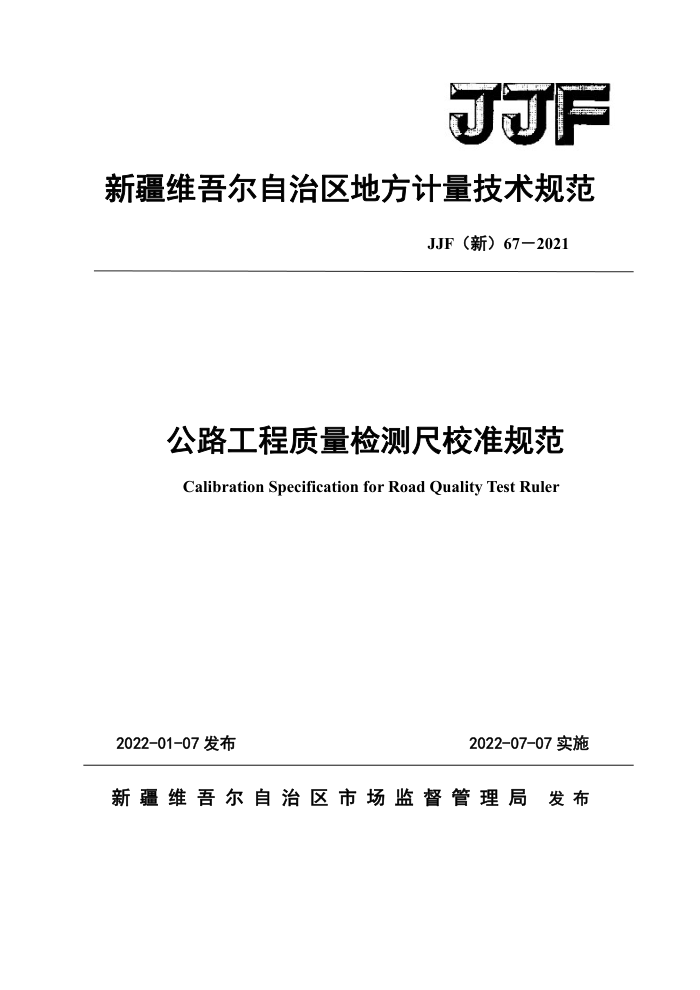

新疆维吾尔自治区地方计量技术规范
JJF（新）67一2021
公路工程质量检测尺校准规范 Calibration Specification forRoad Quality Test Ruler
2022-07-07实施
2022-01-07发布
新疆维吾尔自治区市场监督管理局发布 JJF(新)67-2021
公路工程质量检测尺校准规范 Calibration Specification for Road Quality Test Ruler
JJF（新）67—2021
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院参加起草单位：新疆天顺供应链股份有限公司
本规范委托起草单位负责解释 JJF(新)67-2021
本规范主要起草人：
李婷（新疆维吾尔自治区计量测试研究院）赵宏亮（新疆维吾尔自治区计量测试研究院）
参加起草人：
郭宏 （新疆维吾尔自治区计量测试研究院）李妮（新疆维吾尔自治区计量测试研究院）王亮（新疆维吾尔自治区计量测试研究院）刘德祥（新疆维吾尔自治区烟草质量监督检测站）胡建林（新疆天顺供应链股份有限公司） JF(新)67-2021
目 髪录
引 言 1 范围. 2引用文件 3 概述. 4计量特性.. 4.1水准泡 4.2工作面的直线度 4.3上下工作面的平行度. 4.4水准器的零值误差， 5校准条件 5.1环境条件. 5.2校准用标准器及其他设备 6校准项目和校准方法 6.1外观及各部分相互作用.. 6.2水准泡的长度 6.3工作面的直线度 6.4上下工作面的平行度 6.5水准器的零位误差 7校准结果 7..1校准记录.... 7.2校准证书.. 8复校时间间隔.. 附录A公路工程质量检测尺校准记录.. 附录B校准证书的内容. 附录C上下工作面平行度的不确定度评定示例
T
2
.2
....2
2
.3
.4
**.. 4
·6 JJF(新)67-2021
引言
本规范按照JJF1001-2011《通用计量名词术语与定义》、JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1-2012《测量不确定度评定与表示》为基础和依据编写制订。
本规范为首次发布。
II JJF（新）67-2021
公路工程质量检测尺校准规范
1范围
本规范适用于折叠式1.5米、直尺式3米公路工程质量检测尺的校准。以下简称公路检测尺。
2 引用文件
本规范引用了下列文件： JJF1085-2002水平尺校准规范 GB/T17163-2008几何量测量器具术语基本术语
3概述
公路检测尺由高强度合金铝或硬木制成，尺的两端装有2只高精度水准器，主要用于公路路面的平整度、倾斜度、水平度的检测。其外形结构见图1。
3
图1公路工程质量检测尺
1.折叠转轴2.连接扣3.铭牌4.水准器5.提拉扣
- JJF（新）67-2021
4计量特性
4.1水准泡的长度
水准器的气泡长度应不大于中心分划线之间的距离，尺身的两个水准气泡长度差
应不大于中心分划线之间距离的20%或土2mm。 4.2工作面的直线度
公路检测尺下工作面的直线度在3m长度上不大于0.5mm。 4.3上下工作面的平行度
公路检测尺上下工作面的平行度在3m长度上不大于0.2mm。 4.4水准器的零位误差
水准器的零位误差不大于0.5mm。
5校准条件 5.1环境条件
校准时温度为室内常温。 5.2校准用标准器及其他设备
校准用标准器及其他设备见表1。
表1校准项目和测量标准
序号
校准项目
测量标准器名称及技术要求
2级平板（或平尺）：平尺长度大于3m；平板单边长度大于3m 钢直尺：分度值0.5mm；MPE：±0.1mm 2级平板（或平尺）：平尺长度大于3m；平板单边长度大于3m 塞尺：（0.02~1.00）mm；MPE±0.016mm 2级平板（或平尺）：平尺长度大于3m；平板单边长度大于3m 百分表：量程不大于10mm；MPE±0.02mm
1
水准泡的长度
2
工作面的直线度
上下工作面的平行度
3
4
水准器的零位误差 2级平板（或平尺）：平尺长度大于3m；平板单边长度大于3m
6 校准项目和校准方法
6.1外观及各部分相互作用 6.1.1校准前应检查公路检测尺的外观和各部分相互作用，要求公路检测尺工作面不应有粗大划痕、裂纹、碰伤等外观缺陷。提拉挂钩和固定卡扣等紧固件应安装牢固无松动。 6.1.2水准器应清洁透明，水准器上的分划线应清晰均匀，安装应稳固无松动，水准
2 JJF（新）67-2021
器零位调整螺丝应完整无明显锈蚀现象。 6.1.3硬木公路检测尺不应有疤节、裂纹等缺陷，如有疤节数量应不超过2个，其直径不超过5mm。 6.2水准泡的长度
将公路检测尺放置在已调整水平的平板（或平尺）上目力观察。用钢直尺分别测
量两只水准泡的长度L，和L，其长度差△L应满足要求。
△L= I Li- L2 I
6.3工作面的直线度
将公路检测尺下工作面平放在平板（或平尺）上，在公路检测尺工作面全长范围用塞尺试塞工作面与平板（或平尺）之间的间隙，塞尺测得的最大值为工作面的直线度。 6.4上下工作面的平行度
将公路检测尺下工作面平放在平板（或平尺）上，把百分表固定在刚性表架上，放于平板（或平尺）上，调整百分表的测头，使百分表的测杆与公路检测尺上工作面垂直接触，在平板（或平尺）上移动刚性表架基座，使百分表测头从公路检测尺的一端移动到另一端，如图2所示。观察百分表示值的变动情况，记录最大读数xmax与最小读数
Xmin，求出最大读数与最小读数之差△x。重复以上操作，再次求出最大读数与最小读数之差，取两个读数之差中绝对值较大者作为公路检测尺上下工作面的平行度。
△X = Xmax -Xmin
6.5水准器的零位误差
将公路检测尺工作面平放在已精确调平的平板（或平尺）上，调整调节螺丝（一般
为十字螺丝），使水准泡的中心与两端刻划线之间中心位置重合；再将公路检测尺水平旋转180°，放在同一位置，观察两只水准器水准泡中心位置是否偏离两端刻线之间的中心位置，其偏离量的一半为水准器的零值误差。两只水准器的零位误差均应满足 4.4的要求。否则需通过调整水准泡两边的调整螺丝，重新校正水准泡零位位置。调整方法如下：
在公路检测尺的180。放置位置，观察水准泡中心位置与两端刻线之间中心位置
的偏离量，用十字螺丝刀调节水准器两侧调节螺丝（通常标注“S”），观察水准泡位置变化，调节量为水准器中心位置与两端刻线之间中心位置偏离量的一半。重复以上
3
