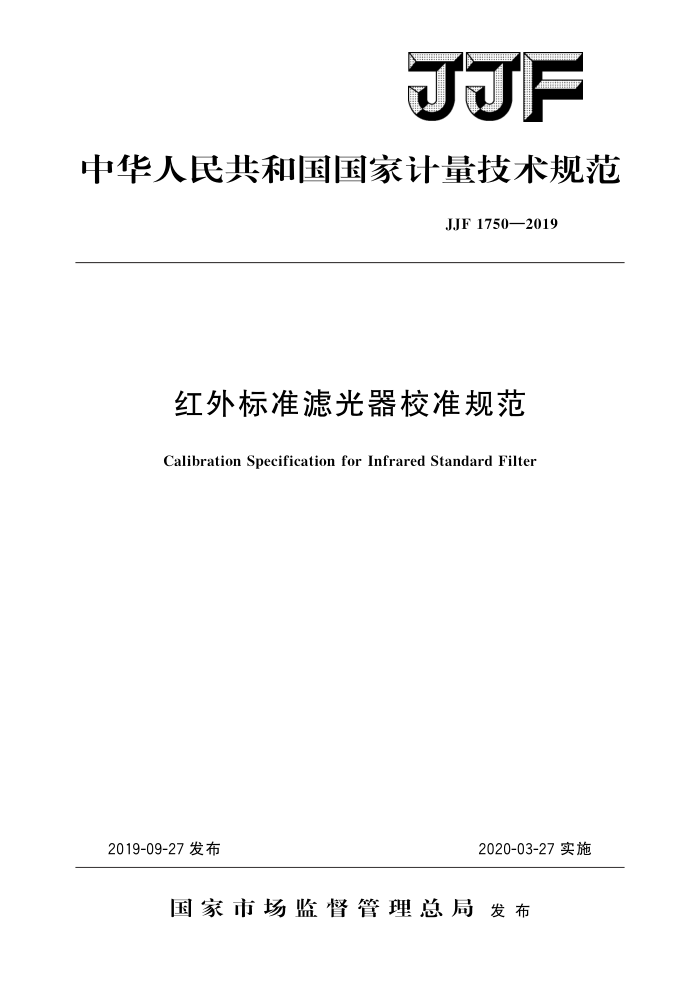

中华人民共和国国家计量技术规范
JJF1750—2019
红外标准滤光器校准规范
Calibration Specification for Infrared Standard Filter
2019-09-27发布
2020-03-27实施
国家市场监督管理总局发布 JJF1750—2019
红外标准滤光器校准规范
JJF 1750—2019
Calibration Specificationfor
Infrared Standard Filter
归口　单位：全国光学计量技术委员会起草 单位：中国计量科学研究院
山东省计量科学研究院
上海市计量测试技术研究院
本规范委托全国光学计量技术委员会负责解释 JJF1750—2019
本规范主要起草人：
冯国进（中国计量科学研究院）孔炜 （山东省计量科学研究院）夏 铭（上海市计量测试技术研究院）
参加起草人：
王 煜（中国计量科学研究院） JJF1750—2019
目 录
引言 1 范围 2 引用文件 3 术语和计量单位
(I) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (5) (5) (5) (6) (7) (8) (9) (10) (11)
概述·· 计量特性校准条件
4 5 6 6.1环境条件
6.2测量标准及其他设备 7 校准项目和校准方法. 7.1外观.... 7.2红外波长标准滤光片的校准.. 7.3红外透射比标准滤光片的校准· 7.4红外杂散辐射标准滤光片的校准·
校准结果表达复校间隔时间
8 9
附录A 旋转扇形盘透射比测量装置附录 B 红外波长标准滤光片校准记录格式附录 C 红外透射比标准滤光片校准记录格式附录 D 红外杂散辐射标准滤光片校准记录格式附录E 红外波长标准滤光片校准证书/校准结果通知书内页推荐格式· 附录F 红外透射比标准滤光片校准证书/校准结果通知书内页推荐格式· 附录G 红外杂散辐射标准滤光片校准证书/校准结果通知书内页推荐格式·· ...(12)
(13)
附录H 红外标准滤光器测量不确定度评定示例 JJF1750—2019
引言
JJF1032一2005《光学辐射计量名词术语及定义》、JJF1071一2010《国家计校准规范编写规则》、JJF1059.1一2012《测量不确定度评定与表示》共同构成支撑校准规范制修订工作的基础性系列规范。
本规范为首次发布。
Ⅱ JJF1750—2019
红外标准滤光器校准规范
1范围
本规范适用于色散型红外分光光度计检定用标准滤光器及傅立叶变换红外光谱仪校准用标准滤光器的校准。
2引用文件
本规范引用了下列文件： JJG681一1990色散型红外分光光度计检定规程 JJF1032一2005光学辐射计量名词术语及定义 JJF1317—2011 液相色谱-质谱联用仪校准规范 JJF1319一2011傅立叶变换红外光谱仪校准规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1红外辐射infraredradiation
本规范中指波长为（2.5～300）um的光辐射，其对应波数范围（4000～33)cm-1。
3.2波数wavenumber
波长（符号为入）的倒数为波数（符号为），计量单位是cm-1。 3.3红外波长标准滤光片infraredwavelengthstandardfilter
以红外波段吸收峰或透射峰对应的波长（或波数）来传递波长（或波数）量值的标准滤光片，其主要计量技术指标为波长或波数，计量单位um或cm-1。 3.4红外透射比标准滤光片infraredtransmissionstandardfilter
用于传递红外波段光谱透射比的标准滤光片，其主要参数为光谱透射比（符号为 t），量纲是1。 3.5红外杂散辐射标准滤光片infraredstraylightstandardfilter
用于评价仪器红外波段截止区中杂散辐射相对量的标准滤光片，其性能以截止区光谱透射比表示，量纲是1。本规范中的杂散辐射参见JJF1032一2005中4.83异色杂散辐射的定义。
4概述
红外标准滤光器是用于检定或校准红外光谱仪的波长、透射比和杂散辐射的计量标准器具。
常用红外标准滤光器分为红外波长标准滤光片（聚苯乙烯薄膜滤光片），红外透射比标准滤光片（中性透射比标准滤光片、旋转扇形盘），红外杂散辐射标准滤光片（熔
1 JJF1750—2019
石英滤光片、氟化锂滤光片、氟化钙滤光片、氯化钠滤光片、溴化钾滤光片）。熔石英滤光片截止波段为（2050～1200）cm-1；氟化锂滤光片截止波段为（1140～ 800）cm-1：氟化钙滤光片截止波段为（760～450）cm-1；氯化钠滤光片截止波段为（410 ~250）cm-1；溴化钾滤光片截止波段为（240～200）cm-1［JJG681—1990，11.3］。 5计量特性
5.1红外波长标准滤光片 5.1.113个特征峰的峰值位置
13个特征峰为3082cm-1，3060cm-1，3026cm-1，3001cm-1，2850cm-1
1601 cm-1,1583cm-1,1154 cm-1,1069 cm-1,1028cm-1,906 cm-1,842 cm-1 544cm-1附近的吸收峰［JJF1319一2011，附录B。 5.1.213个特征峰的最大年变化量≤0.50cm-1。 5.1.3在3400cm-1~3300cm-1波段范围内光谱曲线平直度≤0.015。 5.2红外透射比标准滤光片 5.2.1 红外中性透射比标准滤光片透射比年变量≤0.004。 5.2.2旋转扇形盘透射比示值偏差的绝对值≤0.003。 5.3红外杂散辐射标准滤光片
红外杂散辐射标准滤光片见表1。
表1红外杂散辐射标准滤光片
类别波数（cm-1)
熔石英 1 625 ≤0.001
氟化锂 970 ≤0.003
氟化钙 605 ≤0.01 ≤0.002
氯化钠 400 0.02 ≤0.004 4 000 ≥0.76
溴化钾 220 ≤0.002 ≤0.0007 4 000 ≥0.70
透射比透射比年变化量 ≤0.0002 ≤0.0004
_
波数（cm-1)
3 650 ≥0.80
透射比 ①测量截止区透射比所对应波数； ②测量非截止区透射比所对应波数； ?代表无要求。 注：以上指标不是用于合格性判别，仅供参考。
6校准条件 6.1环境条件
校准的环境温度为（23士5）℃，相对湿度不大于65%RH，环境中不应有影响红外标准滤光器的腐蚀性气体 6.2 测量标准及其他设备
红外标准滤光器校准装置应具备以下性能：要求测量的光谱范围至少应覆盖开展工
2 JJF1750—2019
作所需要的光谱范围，波数分辨力不超过0.1cm-1，波数示值误差优于士0.15cm-1；透射比示值误差优于土0.001；杂散辐射水平优于0.0001。
7校准项目和校准方法
7.1外观
红外标准滤光器工作表面要求平整、清洁、无裂纹、条纹、气泡、斑点、划痕、折痕等缺陷。对于易于潮解的红外标准滤光器，应当在外包装中存放干燥剂。红外标准滤光器最小有效测试区域直径不小于Φ10mm。 7.2红外波长标准滤光片的校准
利用红外光谱光度校准装置，开机预热至少半小时（或按照设备要求预热）。 a）校准设备的波长范围设置为4000cm-1～400cm-1，波数分辨率为4cm-1，累
计扫描次数不低于64次，以空气为参比，扫描100%本底透射比。
b）在测量样品位置放置被校红外波长标准滤光片，测量并记录光谱透射比曲线。 c）查找位于3082cm-1，3060cm-1，3026cm-1，3001cm-1，2850cm-1,
1601cm-1,1583cm-1,1154cm-1,1069cm-1，1028cm-1,906cm-1,842cm-1, 544cm-1附近的吸收峰，并记录峰位置。
d）对于后续校准，按式（1）计算特征峰的最大年变化量
(1)
Au=max;-1...13=maxv;—-1...13
式中： △u—13个特征峰的最大年变化量； Av: 第i个特征峰的波数年变化值； U; 一第i个特征峰的波数实际测量值；
第讠个特征峰的波数去年测量值。
e）在光谱透射比曲线上，选取3400cm-1～3300cm-1波段范围，按式（2）计算 3400cm-1～3300cm-1波段范围内的光谱透射比平直度。如图1所示。
(2)
Tp=TmaxTmin
式中： p——光谱透射比平直度； Tmax——3400cm-1～3300cm-1波段范围内的最大光谱透射比； T min -3400cm-1~3300cm-1波段范围内的最小光谱透射比。
3
