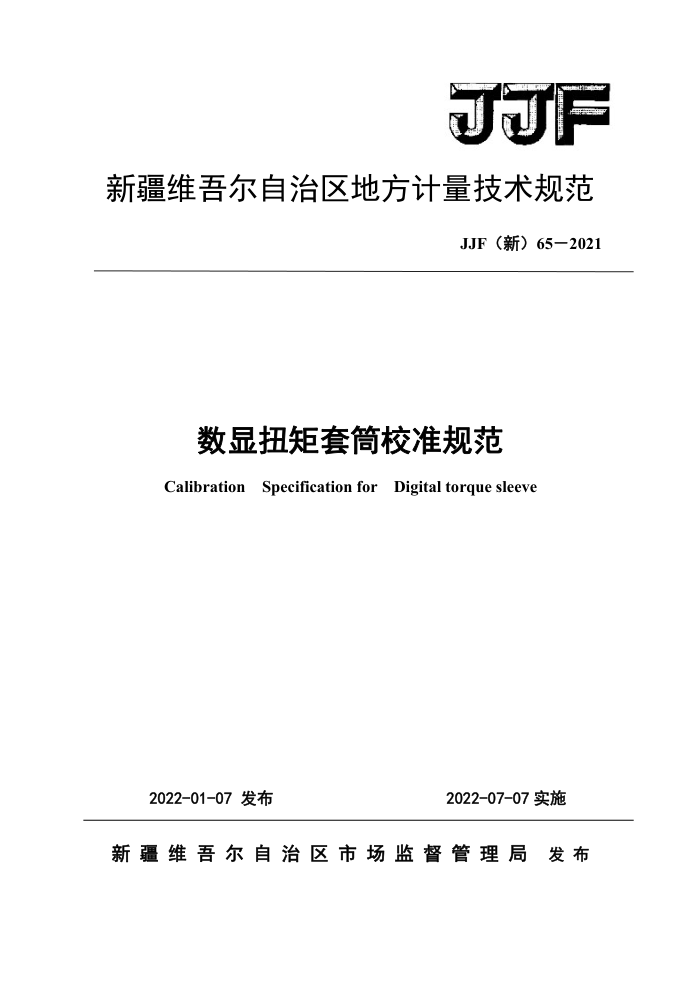

新疆维吾尔自治区地方计量技术规范
JJF（新）65-2021
数显扭矩套筒校准规范 Calibration Specification for Digital torque sleeve
2022-01-07发布
2022-07-07实施
新疆维吾尔自治区市场监督管理局发布 JJF(新)65-2021
数显扭矩套筒校准规范 JJF (新) 65 5—2021 Calibration Specification for Digital torquesleeve
归口单位：新疆维吾尔自治区市场监督管理局主要起草单位：新疆维吾尔自治区计量测试研究院/国家
市场监管技术创新中心（中亚能源中心）新疆金风科技股份有限公司
参加起草单位：北京航天计量测试技术研究所
阿米检测技术有限公司
北京博思伟业机电贸易有限公司
本规范委托起草单位负责解释 JJF(新)65-2021
本规范主要起草人：
李峰（新疆维吾尔自治区计量测试研究院）
叶吉强（新疆金风科技股份有限公司）
肖兵（新疆金风科技股份有限公司）
参加起草人：
杨晓清（新疆维吾尔自治区计量测试研究院）
黄云鹏（新疆维吾尔自治区计量测试研究院）
杨柏豪（北京航天计量测试技术研究所）
刘志超（阿来检测技术有限公司）
杨炯明（新疆金风科技股份有限公司）
石宝松（新疆金风科技股份有限公司）
张树国（北京博思伟业机电贸易有限公司） JJF（新）65-2021
目 髪录
引
T
范围 2 引用文件.. 3 术语 3.1数显扭矩套筒 3.2额定扭矩 3.3显示装置的分辨力 4 概述，
5计量特性 5.17 相对分辨力a（%） 5.2回零误差z（%FS）. 5.37 相对示值误差e（%） 5. 4 示值重复性R（%） 6 校准条件 6. 1 环境条件.. 6. 2 校准装置 7 校准项目和校准方法， 7. 1 外观及工作正常性检查 7. 2 相对分辨力的检查. 7. 3 回零误差的检查. 7. 4 示值校准要求 7. 5 相对示值误差、示值重复性误差的计算 8校准结果， 8. 1 校准记录. 8.2 校准证书. 9复校时间间隔. 附录A 传动扭矩与方样的对边尺寸，附录 B 数显扭矩套筒校准原始记录格式. 附录 C 校准证书的内容. 附录D 数显扭矩套筒示值误差测量结果的不确定度评定，
... 2
2
4
.2
2
·.. 3 ..5
..3
.5
.5
.5
6
6
2
10
I JJF（新)65-2021
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范
本规范在参考了GB/T3390.2-2013《手动套筒扳手传动方样和方孔》的通用规格及设备性能，结合实际检校验工作现状制订。
本规范为首次发布。
II JJF（新)65-2021
数显扭矩套筒校准规范
1范围
本规范适用于数显扭矩套筒的校准。 2引用文件
本规范引用以下文件： JJF1001-2011通用计量术语及定义 JJF1094-2002 测量仪器特性评定 GB/T3390.2-2013手动套筒扳手传动方样和方孔凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
3.1数显扭矩套筒digitaltorquesleeve
将扭矩传感器、数据采集、数据显示和无线数据传输统一集成在套筒上，可以在
一个扭矩循环中测量出螺栓实际扭矩，同时实现安装数据收集，存储和传输的器具。 3.2额定扭矩ratedtorque
数显扭矩套筒额定预置对应的扭矩值。
3.3显示装置的分辨力resolutionofadisplayingdevice
能有效辨别的显示示值间的最小差值。
4概述
数显扭矩套筒是一种带有传感器的定制套筒，是将扭矩传感器、数据采集、数据显示和无线数据传输统一集成在套简上，可以在一个扭矩循环中测量出螺栓实际扭矩通过技术创新使普通的螺栓安装过程实现可视化，同时实现安装数据的收集，存储和传输的器具，可实时的显示螺栓拧紧的扭矩数值，从而实现对螺栓拧紧扭矩的高精度检测和控制。
5计量特性 5.1准确度为3、4、5等级数显扭矩套筒相对分辨力a（%）分别为：1.5%，2.0%，2.5%； 5.2准确度为3、4、5等级数显扭矩套筒回零误差z（%FS)分别为：土0.3%，土0.4% ±0.5%; JJF（新）65-2021
5.3准确度为3、4、5等级数显扭矩套筒相对示值误差e（%）分别为：土3.0%，土4.0% ±5.0%; 5.4准确度为3、4、5等级数显扭矩套筒示值重复性R（%）分别为：3.0%，4.0%，5.0%；
注：以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。
6校准条件 6.1环境条件
校准时的环境条件应满足以下要求： a）环境温度：23℃土5℃； b）相对湿度：不大于85%。 c）电源电压：220V土22V； d）校准现场周围无腐蚀性介质和无较强电磁场干扰等现象。 e）校准设备安装、试验过程应符合设备使用说明中安全作业要求。
6.2校准用设备
扭矩仪 a）扭矩仪上限应与被校数显扭矩套筒额定扭矩值相适应，其准确度级别，原则上
应优于被校数显扭矩套筒准确度级别的1/3：
b）扭矩仪与扭矩输入设备的安装应保证其主轴线与数显扭矩套筒轴线相重合。
7校准项目和校准方法
7.1外观及工作正常性检查
a）数显扭矩套筒主体上面标明产品名称、型号、规格、制造厂名称及出厂编号等：数显扭矩套筒及其组件不应有裂纹、损伤、锈蚀及其他影响使用的缺陷，附件应齐全除说明书允许外各部件不得更换使用；通过实际操作与观测进行检查。符合要求后再进行其它项目的校准；
b）数显扭矩套筒的信息传输功能，具备将检测数据通过无线（蓝牙等）技术传输至手机或工控机上，在数显扭矩套筒与手机之间无屏蔽状态下传输距离不小于10米。
c）指示和设定装置要求如下： 1）数显示装置应有峰值保持功能，数字笔画完整、显示清晰、稳定可靠、跟踪及
时；
2）数显扭矩套筒上套筒与指示装置的连接应可靠，并具有一定电磁干扰的能力；
2 JJF（新)65-2021
3）具有数据信号输出功能，输出数据应与数显扭矩套筒显示数据相一致； 4）数字式指示器的分辨力，若无载荷时，指示器的最末位不跳变，则为显示的最
末位有效数字的一个增量，否则应为数字波动值的1/2。 7.2相对分辨力
a）显示装置的分辨力r在零扭矩条件下观察，显示稳定时分辨力为一个最小示值增量，显示不稳定时为波动范围的1/2。
b）相对分辨力按公式（1)计算，应符合5.1条的要求。
r=× 100 %
(1)
a : Mo
式中：
数显扭矩套筒的分辨力，Nm；
r
Mo- 数显扭矩套筒的测量下限，Nm。
7.3回零误差
a）数显扭矩套筒的回零误差结合预加扭矩进行检查，在示值校准前，第三次满量程预扭卸载后20s左右目测检查数显扭矩套简的回零示值m。
b）回零误差按公式（2）计算，应符合5.2条相应要求。
z = m。× 100 %
(2)
Ms
式中：
m。
测量装置的回零示值，Nm；
Ms 扭矩套筒的测量上限，Nm；
7.4示值校准要求
示值校准要求应满足以下几个要求： a）数显扭矩套筒校准前，启动加载设备将数显扭矩套筒加载到量程100%扭矩值，
预加载三次；
b）校验点的选取从数显扭矩套筒扭矩值满量程（20～100）%，一般不少于5点，均匀分布，应包含测量上限和下限；
c）标准扭矩传感器与扭矩输入设备安装应保证其主轴线与数显扭矩套筒轴线相重合，扭矩载荷施加应缓慢平稳，不得有冲击和超载；
d）校准点初始点负荷一般为额定负荷20%开始，按负荷递增顺序逐点进行加载：
