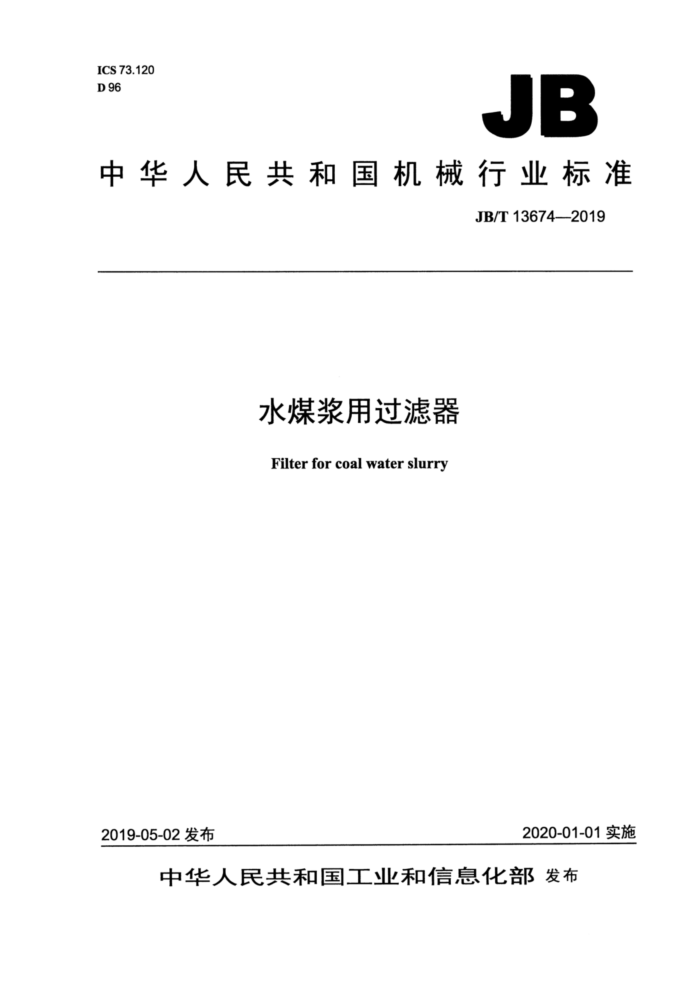

ICS73.120 D96
JB
中华人民共和国机械行业标准
JB/T13674--2019
水煤浆用过滤器 Filterforcoalwater slurry
2020-01-01实施
2019-05-02发布
中华人民共和国工业和信息化部发布 JB/T13674—2019
目 次
前言， 1范團， 2规范性引用文件 3型式与基本参数 3.1型式 3.2型号... 3.3基本参数. 4技术要求. 4.1基本要求 4.2整机性能要求 4.3安全要求. 4.4主要零部件要求 4.5安装要求 4.6涂装要求 5试验方法
1
检验规则 6.1 检验分类 6.2出厂检验 6.3型式检验 7标志、标签和使用说明
6
包装、运输和贮存
9 JB/T136742019
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：江苏秋林特能装备股份有限公司。 本标准主要起草人：吕云福、吕本度、周纪龙、螺峰、朱静霞、育智海、张斌发。 本标准为首次发布。
X JB/T13674-2019
水煤浆用过滤器
1范围
本标准规定了水煤浆用过滤器的型式与基本参数、技术要求、试验方法、检验规则、标志、标签、 使用说明书、包装、运输和贮存。
本标准适用于燃料水煤浆精过滤用过滤器（以下简称过滤器）。 本标准不适用于工业密炉炉前燃烧用水煤浆用在线过滤器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T700-2006 碳素结构钢 GB/T 17201979 漆膜附着力测定法 GB/T1804-2000 一般公差未注公差的线性和角度尺寸的公差 GB/T3768 声学 声压法测定噪声源声功率级和声能量级采用反射面上方包络测量面的简易法 GB/T5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T6388 运输包装收发货标志 GB/T7233.1--2009铸钢件超声检测第1部分：般用途铸钢件 GB/T9969 工业产品使用说明书 总 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T20878 不锈钢和耐热钢牌号及化学成分 JB/T5000.3--2007重型机械通用技术条件第3部分：焊接件 JB/T5000.4 重型机械通用技术条件 手第4部分：铸铁件 JB/T5000.6 重型机械通用技术条件 牛第6部分：钢件 JB/T5000.8 量型机械通用技术条件 第8部分：锻件 JB/T5000.12 型机械通用技术条件 第12部分：涂装 JB/T5000.13 重型机械通用技术条件 第13部分：包装
3 型式与基本参数
3.1型式
过滤器是由减速电动机驱动圆筒筛内的清扫刮刷和贮渣斗内的搅拌器旋转，使水煤浆经螺旋泵加压后注入筛内，进行连续清扫和搅拌的立式过滤设备。其结构如图1所示，此图不规定其具体结构。
1 JB/T136742019
冲洗口
进浆口
10
出浆口
出凌口
说明： 1—-传动部； 2.--简盖； 3外篇体； 4--筛网筒； 5-清扫刮刷：
6--渣斗； 7搅拌器： 8-隔麒式压力表： 9-膜片安全阀； 10-支座。
图1
3.2型号
过滤器的型号表示方法如下： N
L
最大过滤能力，单位为立方米每小时（m/h）带搅拌器立式内滤
示例：最大过滤能力为80m/的水煤浆用过滤器，标记为：
NLJ-80水煤浆用过滤器
2 JB/T13674-2019
3.3 基本参数
过滤器的基本参数应符合表1的规定。
表1 清扫刮刷转速
驱动功率 KW 2.2 2.2 3.0 3.0 4.0 4.0
工作压力 MPa 0.30 0.30 0.30 0.30 0.30 0.30
过滤能力 m/h 14~15 23~25 28~30 45~50 60~65 75~80
型号 NLJ-15 NLJ-25 NLJ-30 NLJ-50 NLJ-65 NLJ-80 注：过滤能力对应的工况为：水煤浆浓度（质量分数）≤65%，密度为1.2thm~1.28/m， 黏度（浆体温度为
rhmin 8.2 8.2 8.2 &.2 8.2 8.2
20℃，剪切速率为100s时）≤1200mPa，浆体粒径Ps0075mm≥75%
4技术要求
4.1基本要求 4.1.1 过滤器在下列条件下应能正常工作：
a）环境温度为-5℃～45℃； b）海拔不超过2000m; c）工作制度：连续。
4.1.2 过滤器线性尺寸的未注公差应符合下列要求：
a）切削加工部位应符合GB/T1804-2000中m级的要求； b）焊接件非切削加工部位长度尺寸公差和角度公差应不低于JB/T5000.32007中B级的规定，
几何公差应不低于F级的规定。
4.1.3 焊接件应符合JB/T5000.3的规定。 4.1.4 铸铁件应符合JB/T5000.4的规定。 4.1.5 铸钢件应符合JB/T5000.6的规定。 4.1.6 锻件应符合JB/T5000.8的规定。 4.2 整机性能要求 4.2.1 过滤器主要技术参数应符合本标准的规定，且适用于制备燃料水煤浆系统工艺的要求。 4.2.2 过滤器的焊缝处及法兰连接面不应渗漏，筛网筒不应变形。 4.2.3 过滤器清扫机构应运转正常，清扫刮刷与筛网筒运转时不应有卡滞现象。 4.2.4 贮渣斗内水煤浆液体残渣经搅拌后不应发生硬沉淀，排渣应通畅。 4.2.5 过滤器噪声应不超过85dB（A）。 4.2.6过滤器轴承部位温升应不超过40℃，最高温度应不超过75℃。 4.3 安全要求 4.3.1 过滤器应设有膜片安全阀及观察运行的隔膜式压力表， 4.3.2 过滤器电气设备的保护接地、绝缘电阻及耐电压试验等应符合GB/T5226.1的规定。
3 JB/T136742019
4.4主要零部件要求 4.4.1外简体应符合下列要求：
a）筒体用钢板的力学性能应不低于GB/T700--2006中Q235B钢的要求，所用焊条抗拉强度应不
低于420MPa; b）筒体焊缝处不准许开孔洞，焊缝距孔洞边的距离应不小于75mm，焊缝质量应不低于JB/T
5000.3—2007规定的BK级，焊缝处经超声检测应不低于GB/T7233.1--2009中2级的规定； c）简体焊接后应进行退火处理，以消除焊接应力。
4.4.2筛网简应符合下列要求：
a）筛网筒应设置环型加强圈与竖型加强筋，以保持足够的刚度，满足水煤浆在压力及高黏度工况
下能正常过滤的要求； b）条缝筛环形条推荐采用316L梯形冷拉条，竖条采用316L带裤冷拉扁钢条，经专用机床绕制成
型后高频融焊而成，经冷拉成型后316L梯形冷拉条及带棒冷拉扁钢条的力学性能应符合GB/T 20878的规定。
条缝筛宜采用本标准图2所示的结构型式，参数应符合本标准表2的规定。
D
银向刻视图
放大 D 0 I~
横向创视圈
放大
n
图2 表2
内径D mm $800 $800 $1100 $1200 $1200 $1 500
筛缝尺寸 mm 1.2~1.6 1.2~1.6 1.2~1.6 1.2~1.6 1.2~1.6 1.2~1.6
开孔率 % 33~38 33~38 33~38 33~38 33~38 33~38
高度H mm 600 900 900 1100 1 700 2.000
筛面面积 m2 1.51 2.26 3.11 4.14 6.41 9.42
型号 NLJ-15 NLJ-25 NLJ-30 NLJ-50 NLJ-65 NLJ-80
4.4.3清扫刮刷宜采用316L钢丝刮刷结合件，其结构型式如图3所示，其长度L≤700mm。 JB/T136742019
放大冲压压紫
$0.25~40.4 316L/解丝
图3
4.5安装要求 4.5.1过滤器传动部纵向轴线垂直度误差应不超过0.1/1000。 4.5.2过滤器清扫刮刷主轴窜动量应不超过0.06mm。 4.5.3 清扫刮刷安装时通过偏心调整机构调整应达到图4所示的要求，清扫刮架应顺时针方向旋转。
筛网内径
图4
4.6涂装要求
过滤器的涂装应符合JB/T5000.12的规定。所有外露非机械加工表面均应涂两层底漆和两层面漆。 漆膜总厚度应不低于100，漆膜附脊力应不低于GB/T1720--1979中2级的规定。涂漆应均匀，不应有脱漆、剩落、气泡、裂纹和流痕等缺陷。
5
