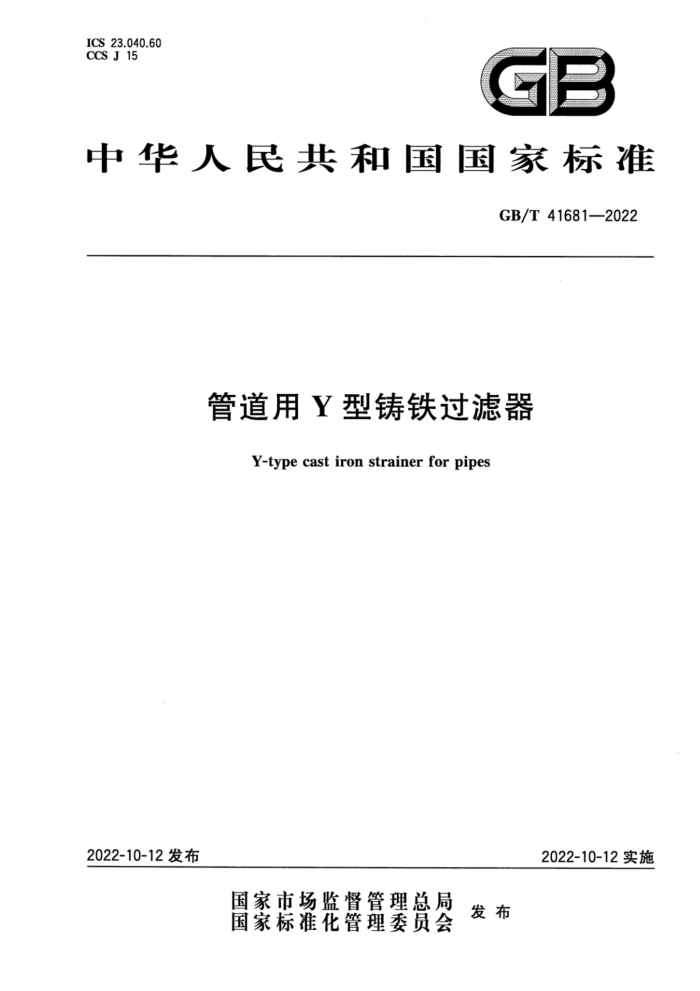

ICS 23.040.60 CCSJ15
GE
中华人民共和国国家标准
GB/T41681—2022
管道用Y型铸铁过滤器
Y-type cast iron strainer for pipes
2022-10-12发布
2022-10-12实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T 41681—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则 可第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国管路附件标准化技术委员会（SAC/TC237)归口。 本文件起草单位：上海冠龙阀门节能设备股份有限公司、中机生产力促进中心、天津大站集团有限
公司、宁波一机阀门制造有限公司、安徽红星阀门有限公司、博纳斯威阀门股份有限公司、安徽铜都流体科技股份有限公司、明珠阀门集团有限公司、天津市塘沽第一阀门有限公司、沪航科技集团有限公司、 株洲南方阀门股份有限公司、广东永泉阀门科技有限公司、上海标一阀门有限公司、杭州春江阀门有限公司、山东莱德管阀有限公司、济南迈克阀门科技有限公司、远大阀门集团有限公司、天津市国威给排水设备制造有限公司、深圳因特安全技术有限公司、河北建支铸造集团有限公司、泉瓦特斯阀门有限公司、 上海金桥高中压阀门厂有限公司。
本文件主要起草人：刘丰年、冯峰、王军华、周振峰、韩安伟、廖志芳、严杰、尤成达、洪荣坤、陈思良、 黄靖、陈炯亮、刘广和、张雪根、张同虎、王世新、邵建农、龚高石、白殿涛、王富来、艾晨光、李铭良、 洪诗权。
I GB/T41681—2022
管道用Y型铸铁过滤器
1范围
本文件规定了管道用Y型铸铁过滤器（以下简称为“Y型过滤器”）的总体要求、技术要求、试验方法、检验规则、标志、包装和贮存。
本文件适用于公称尺寸DN50～DN600，公称压力PN6～PN40，或Class75～Class300，介质温度不大于80℃的水或物理化学性质类似于水的其他液体的Y型过滤器。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1220 不锈钢棒 GB/T1732 漆膜耐冲击测定法 GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T3280不锈钢冷轧钢板和钢带 GB/T4237 不锈钢热轧钢板和钢带 GB 5135.11 自动喷水灭火系统第11部分：沟槽式管接件 GB/T5210 色漆和清漆拉开法附着力试验 GB/T5267.1 紧固件电镀层 GB/T6739 色漆和清漆铅笔法测定漆膜硬度 GB/T7306.255°密封管螺纹第2部分：圆锥内螺纹与圆锥外螺纹 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过
的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9124.1 钢制管法兰第1部分：PN系列 GB/T9124.2 钢制管法兰第2部分：Class系列 GB/T9286 色漆和清漆划格试验 GB/T9441-2021球墨铸铁金相检验 GB/T10612一2003工业用筛板板厚<3mm的圆孔和方孔筛板 GB/T12221—2005金属阀门结构长度 GB/T12227 通用阀门球墨铸铁件技术条件 GB/T12229 通用阀门碳素钢铸件技术条件 GB/T13452.2 色漆和清漆漆膜厚度的测定 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17241.6整体铸铁法兰 GB/T17241.7 铸铁管法兰技术条件
1 GB/T41681—2022
GB/T21873橡胶密封件给、排水管及污水管道用接口密封圈材料规范 GB/T30832一2014阀门流量系数和流阻系数试验方法 GB/T36019沟槽式管路连接件技术规范 HG/T2902 模塑用聚四氟乙烯树脂
3术语和定义
下列术语和定义适用于本文件。
3.1
Y型铸铁过滤器 Y-typecastironstrainer 管体材料为铸铁，外观结构呈“Y”型结构的过滤装置。 注：区别于“T”型、“十”字型过滤器。
3.2
开孔率openarea 孔的总面积与板的开孔部分总面积的比值。 注：用百分数表示。 ［[来源：GB/T10612—2003,3.2]
3.3
目数mesh 每平方英寸上的孔数目。 注：用“目”表示。
3.4
最大压力损失maximumpressureloss 规定流速的水流经Y型过滤器时，Y型过滤器进、出水端最大的压力差值。
3.5
冷态工作压力 coldworkingpressure CWP 在一20℃～38℃介质温度时，Y型过滤器最大允许工作压力。 ［来源：GB/T13927—2008，2.7，有修改］
3.6
超压强度over-pressurestrength 在消防系统中，Y型过滤器承受其最大允许工作压力的2倍及以上时的承压能力。
3.7
超压密封性 over-pressure sealing 在消防系统中，Y型过滤器承受其最大允许工作压力的1.5倍及以上时的密封性能。
4 总体要求
4.1型式 4.1.1Y型过滤器：由一个Y型直通管体、内置圆筒型过滤网、端盖等组成，见图1。 4.1.2 伸缩型Y型过滤器：由一个Y型直通管体、内置圆筒型过滤网、端盖及伸缩节等组成，见图2。
2 GB/T 41681—2022
流向
标引说明：
管体；滤网；堵头；端盖；
1
2 3 4
DN- 公称尺寸，无量纲数；
一Y型过滤器的结构长度，单位为毫米。
L1
图1 Y型过滤器示意图 GB/T 41681—2022
流向
NCI
Lz±AL
标引说明：
管体；滤网；堵头；端盖；密封压盖；伸缩节；
1 2
5 6 DN- 公称尺寸，无量纲数
伸缩型Y型过滤器的结构长度，单位为毫米；
L. AL- 伸缩量，单位为毫米。
图2伸缩型Y型过滤器示意图
4.2型号
型号编制方法如下： YS
[
使用系统：XF—消防用，省略 一非消防用 -材质代号：球墨铸铁“Q” 公称压力公称尺寸伸缩型“F”，省略——非伸缩型法兰连接“T”，沟槽连接“G” 管路用Y型铸铁过滤器的代号 GB/T 41681—2022
示例1：公称压力为PN16，公称尺寸为DN50，材料为球墨铁的法兰式用于消防系统的Y型过滤器表示为：
YST50-16QXF
示例2：公称压力为PN16，公称尺寸为DN50b，材料为球墨铸铁的法兰式伸缩型Y型过滤器表示为：
YSTF500-16Q
4.3 结构长度 4.3.1 结构长度及伸缩量应符合表1的规定。 4.3.2 优先采用推荐结构长度，其他结构长度应与客户协商规定或按合同要求。 4.3.3 结构长度偏差应符合GB/T12221一2005中表21的规定。
表1结构长度及伸缩量
单位为毫米
公称尺寸(DN)
名称结构长度 推荐 250 280 310 350 400 450 550 650 750 850 950 1 050 150 1 350 (Li) 可选 230 290 310 350 400 480 600 730 850 980 1100 1 200 1250 1450 结构长度 推荐 300 340 380 430 500 550 650 775 900 1025 1150 1275 1 400 [1650 (Lz) 可选 280 350 380 430 500 580 700 855 1 000 1155 1 300 425 1 500 1750
50 65 80 100 125 150 200 250 300 350 400 450 500 600
1
1
伸缩量 (△L)
±12 ±15 ±15 ±15 ±15 ±15 ±25 ±25 ±25 ±30 ±30 ±30 ±30 ±30
4.4 连接尺寸
4.4.1 整体铸铁法兰尺寸应符合GB/T17241.6的规定。 4.4.2 一般情况下，沟槽连接尺寸应符合GB/T36019的规定，当用于消防系统时，沟槽连接尺寸应符合GB5135.11的规定。 4.5 堵头 4.5.1 Y型过滤器端盖上应设堵头，堵头应采用实心不锈钢材质。 4.5.2 堵头的规格尺寸应符合GB/T7306.2和表2的规定。
表2 堵头规格
公称尺寸
(DN) 50 65 80 100 150 200 250 300 350 堵头规格
125
400 450 500 600
3/8 3/8 1/2 1/2 1/2 1/2 3/4 3/4 3/4 3/4 3/4 3/4 1
1
(Rc或 NPT)
4.6材料 4.6.1 Y型过滤器的零部件的材料选用应不低于表3的规定。
5 GB/T41681—2022
表3零部件主要材料表
材料
零件名称
执行标准 GB/T 12227 GB/T 12227
名称球墨铸铁球墨铸铁碳钢不锈钢橡胶、塑料不锈钢碳钢碳钢
牌号或性能等级 QT400-15、QT450-10、
管体
QT500-7 QT450-10,QT500-7 WCB、WCCQ235A
端盖、密封压盖、伸缩管
GB/T 12229,GB/T 700 GB/T3280,GB/T4237 GB/T 21873,HG/T 2902
滤网密封件堵头螺栓螺杆
06Cr19Ni10 NBR、EPDM、PTFE
GB/T 1220 GB/T 3098.1 GB/T 699
06Cr19Ni10 4.6级、4.8级、8.8级
35
4.6.2Y型过滤器的压力-温度等级由管体、端盖等材料的压力-温度等级确定。在某一温度下的最大允许工作压力取管体、端盖等材料在该温度下最大允许工作压力值中的较小值。 4.6.3球墨铸铁材料的压力-温度等级应符合GB/T17241.6、GB/T17241.7的规定，钢制材料的压力- 温度等级应符合GB/T9124.1、GB/T9124.2的规定。 4.6.4碳钢螺栓、螺母、螺杆表面应防腐处理，并符合GB/T5267.1的规定。
5技术要求
5.1涂装和外观 5.1.1所有零件表面应清洁光滑，不应有裂纹、砂眼、毛刺、黏附物及其他影响使用的缺陷。 5.1.2铸件和碳钢类材料应经抛丸或喷砂处理，达到GB/T8923.1一2011表1中规定的Sa2.5表面处理等级，并在完成后4h内进行涂装。 5.1.3铸铁件和碳钢类材料应做涂装处理，涂装应符合下列规定：
涂层厚度：采用环氧树脂粉末静电喷涂时，内外表面的涂层厚度应不小于250μm，局部最薄点
a)
涂层厚度应不小于150μm；采用油漆喷涂时，内外表面的涂层厚度应不小于150μm；涂层附着力：采用环氧树脂粉末静电喷涂时，涂层附着力应符合GB/T5210的规定，平均值应
b)
不低于12MPa，单点最小值应不低于8MPa；采用油漆喷涂时，涂层附着力应符合GB/T9286 的规定，剥落程度应不超过2级；
c) 涂层硬度应符合GB/T6739的规定，应不低于HB级； d) 抗冲击应能在1kg重锤、0.5m高自由落下，无裂纹、皱纹及剥落现象； e) 安装在地下的Y型过滤器，应能耐电压1.5kV不被击穿，且无击穿、无针孔和超薄漏电现象； f) 涂层固化后应不溶解于水，应不影响水质；涂装后外观应平整、光滑，喷涂均匀、无流挂和漏涂
等缺陷； g) 法兰密封面应和管体整体涂装，应防腐但无法涂装的表面，如配合面、螺纹等应采用适当的防
腐措施，防止材料锈蚀污染水质； h）涂装颜色：一般情况下，Y型过滤器使用蓝色涂装，当用于消防系统时，Y型过滤器使用红色
涂装。
