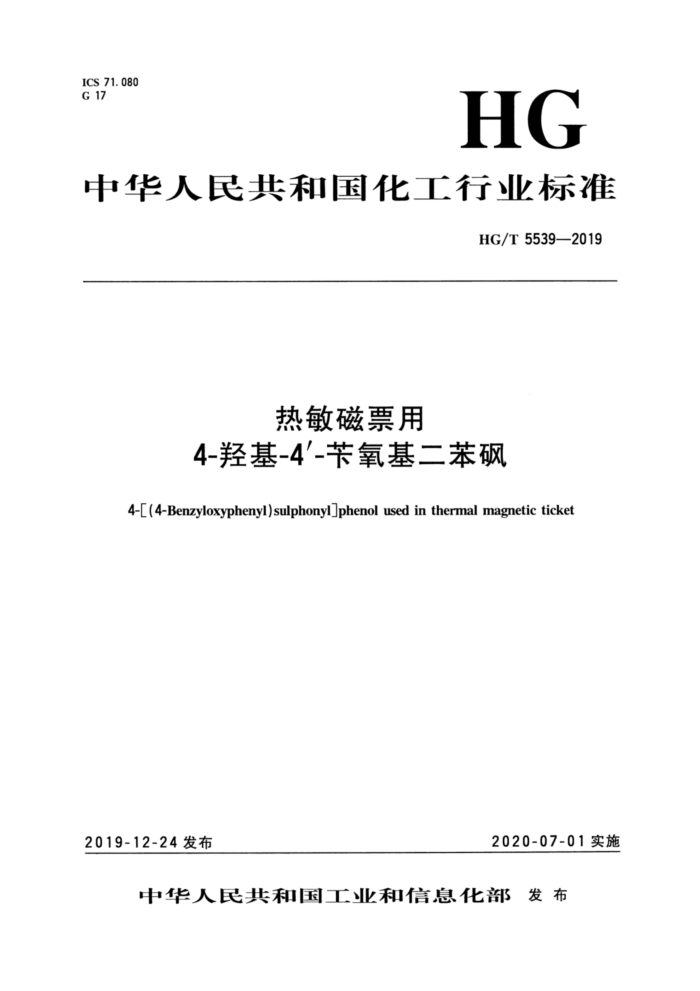

ICS 71.080 G 17
HG
中华人民共和国化工行业标准
HG/T 5539--2019
热敏磁票用
4-羟基-4氧基二苯
4-[(4-Benzyloxyphenyl)sulphonyiphenol used in thermal magmetic ticke
2019-12-24发布
2020-07-01实施
中华人民共和国工业和信息化都发布 HG/T5539-2019
前言
本标准按照GB/T1.1~~2009给出的规则起革。 本标准由中国石油和化学工业联合会提出。 本标准由全国磁记录材料标准化技术委员会（SAC/TC430）归口。 本标准起草单位：沈阳感光化工研究院有限公司、保定乐凯新材料股份有限公司、北矿磁材科技
有限公司。
本标准主要起草人：方立文、张丹、葛新额、王储、陈六宝、刘亚军、刘荣明、肇博群。 HG/T5539—2019
热敏磁票用4-羟基-4氧基二苯砜
1范圈
本标准规定了热敏磁票用4-羟基-4'-苯氧基二苯碳的技术要求、试验方法、检验规则、标志、标签、 包装、运输和贮存。
本标准适用于热敏磁票用4-羟基-4'-苯氧基二苯碘。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T617化学试剂熔点范圈测定通用方法 GB/T6679 固体化工产品采样通则 GB/T 6682 分析实验室用水规格和试验方法 GB/T19077 粒度分析 激光衍射法
3分子式、相对分子质和结构式
本品为白色固体，溶于甲醇、甲苯和丙酮，热溶于乙醇，不溶于水。 CAS号：63134-33-8 分子式：CigH1O,S 相对分子质量：340.393（按2016年国际相对原子质量）
HO-
结构式；
4技术要求
4.1 外观：白色粉末。 4.2 24-羟基-4'-氧基二苯砜应符合表1的要求。
1 HG/T5539--2019
表1
项 目
指 标 ≥97.00 1.00 162.0~170.0 Dso≤20.00 Dg≤150.00
含量/(Area%) 挥发分，w/% 熔点范圈/℃ 粒径/μm
5试验方法 5.1 外观
将样品置于白纸上，在自然光下目测应为白色粉末状固体。 5.2 含量 5.2.1 仪馨和试验条件 5.2.1.1 仪器：配有紫外检测器的高效液相色谱仪。 5.2.1.2 色谱柱：填料为Cig，粒径5μm。 色谱柱长度150mm，内径4.6μm。 5.2.1.3 检测波长：254nm。 5.2.1.4 柱温：（25.0±0.2)℃。 5.2.1.5 流速：1.0mL/min。 5.2.1.6 进样量：10uL。 5.2.2样品制备
称取25mg样品，准确到0.1mg。加到25mL容量瓶中，用色谱级甲醇溶解，必要时用超声波处理直至全部溶解，配制成浓度为1.0mg/mL的溶液。 5.2.3洗脱程序
以体积比为1：4的符合GB/T6682规定的一级水和色谱级甲醇混合溶液作为流动相，采用等度洗脱程序，洗脱时间为40min。 5.2.4 结累计算
结果用面积百分比表示，仪器自动计算。 5.2.5允许差
两次平行测定结果之差应不大于0.30%。
2 HG/T5539--2019
5.3挥发分 5.3.1 馨和设备 5.3. 1. 1 烘箱：精度为士2℃， 5.3.1.2 称量瓶。 5. 3. 1. 3 天平：感量0.1mg。 5.3. 1. 4 干燥器：装有变色硅胶或无水氯化钙。 5. 3. 2 漏定方法
于恒重的称量瓶中称取1g样品。准确到0.1mg。放入烘箱中，在105℃烘至质量恒定（大约 4h）。在干燥器中冷却至室温，称量，精碗至0.1mg。 5.3.3结果计算
挥发分的质量分数W，数值以%表示，结果保留2位小数，按公式（1）计算：
ml-mz×100 w mi-mo
(1)
-*-*
式中： m1称量瓶加烘干前样品的质量的数值，单位为克（g）； m2—称量瓶加烘干后样品的质量的数值，单位为克（g）； m。-称量瓶的质量的数值，单位为克（g)。
5.3.4允许整
两次平行测定结果之差应不大于0.04%。 5.4熔点范圈
按GB/T617的规定进行试验。 5.5粒径 5.5.1 仪器和试剂 5.5.1.1激光粒度分析仪：量程为0.1μm~1000μm，精度为1%。 5.5.1.2 超声波分散仪。 5.5.1. 3 31%六偏磷酸钠溶液：称取1g分析纯六偏磷酸钠，准确到0.02g。溶解在99g符合GB/T 6682规定的三级水中，搅拌均匀。 5.5.2样品制备
称取1g样品，准确到0.02g。加到盛有100mL符合GB/T6682规定的三级水的烧杯中，再加人1.5mL1%六偏磷酸钠溶液，将烧杯置于超声波分散仪上超声分散10min。 5.5.3测定方法
光学模型（opticalmodel）采用米氏（Mie）理论，设定介质折射率为1.333，样品折射率实部
3 HG/T5539-2019 为1.520，样品折射率虚部为0.100，分布类型选择体积分布，按激光粒度分析仪的说明书或操作规程进行测量，测量过程应符合GB/T19077的规定。 5.5.4试验报告
用两次平行测定数据的算术平均值报告Dso和D97。
6检验规则
6.1 出厂检验
出厂检验包括所有项目，应逐批检验。 6.2 型式检验
型式检验包括表1中的所有项目。 在下列情况时应进行型式检验： a) 更换关键设备或改变生产工艺： b) 主要原料有变化； c) 停产后恢复生产； d) 与上次型式检验有较大差异； e) 合同规定； f) 质量监督机构提出检验要求时。
6.3取样
执行GB/T6679的规定。 6.4判定
检验结果如有指标不符合本标准的要求，应重新取样进行复验，复验结果即使只有一项指标不符合本标准的要求，整批产品为不合格。
7标志、标签、 包装、运输和贮存
7.1 标志和标签 7.1.1标志
外包装上应有标志，注明企业名称、商标，产品名称、规格型号、生产日期、批号和净重，以及保质期和执行标准、运输注意事项等。 7.1. 2 标签
内包装上应有标签，注明产品名称、规格型号、生产日期、批号和净重等。 7.2 包装
包装应满足防潮、便于运输和使用的要求，并保证物料均匀一致。
4 HG/T 5539—2019
7.3运输
运输时应满足运输注意事项，并小心轻放，防潮、防热，切勿损坏包装。 7.4贮存
产品应贮存于阴凉、干燥、通风的库房内。产品保质期为24个月，期满后检验合格可继续使用。
5
