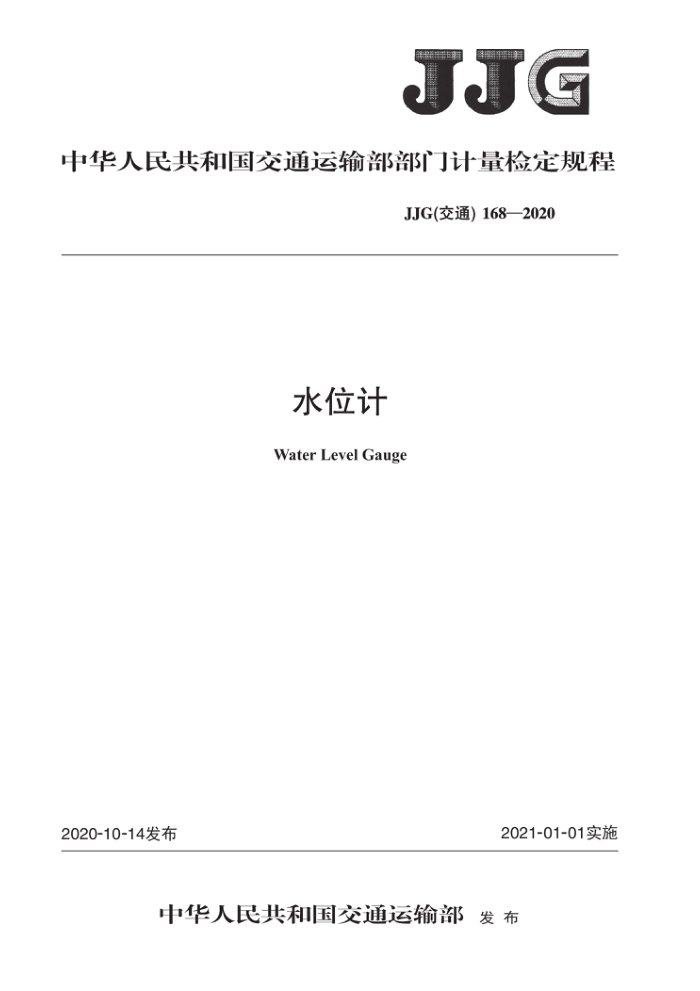

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通)168—2020
水位计 Water Level Gauge
2021-01-01实施
2020-10-14发布
中华人民共和国交通运输部发布 JJG（交通）168—2020
水位计检定规程
Verification Regulation of
JJG（交通）168 2020
Water Level Gauge
归口单位：全国水运专用计量器具计量技术委员会
主要起草单位：交通运输部天津水运工程科学研究所
国家水运工程检测设备计量站
参加起草单位：上海华测导航技术股份有限公司
本规程委托全国水运专用计量器具计量技术委员会负责解释 JJG（交通）168—2020
本规程主要起草人：
周振杰（交通运输部天津水运工程科学研究所）曹玉芬（交通运输部天津水运工程科学研究所）
韩鸿胜（交通运输部天津水运工程科学研究所）
窦春晖（交通运输部天津水运工程科学研究所）李绍辉（国家水运工程检测设备计量站）
参加起草人：
叶芳飞（上海华测导航技术股份有限公司）
柳义成（国家水运工程检测设备计量站）吴晓雪（国家水运工程检测设备计量站）赵禹晴（国家水运工程检测设备计量站） JJG（交通）168—2020
目 录
引言范围
1
概述 3计量性能要求 4通用技术要求 5计量器具控制附录A水位计检定记录表格式附录B水位计检定证书内页格式附录C水位计检定结果通知书内页格式
2
I JJG（交通）168—2020
引言
本规程依据JJF1002- 2一2010《国家计量检定规程编写规则》编写。
= JJG（交通）168—2020
水位计检定规程
1范围
本规程适用于水位计的首次检定、后续检定和使用中检查。
2概述
水位计通常用于测量井、钻孔及水位管中的水位。 水位计主要由测头、测量电缆、绕线盘、峰值指示器、蜂鸣器和电池槽等组成，结构示
意图见图1。
2
图1水位计结构示意图
测头；一测量电缆； 5- 一蜂鸣器；绕线盘； 6——电池槽
峰值指示器：
1
2 3-
水位计工作原理为接通电源后，测头的接触点（即水位计测量零点）碰到水面时，蜂鸣器发出蜂鸣声，此时测量电缆在管口处的深度尺寸即为地下水位离管口的距离。 3计量性能要求 3.1 线纹宽度
水位计线纹宽度为0.1mm~0.5mm.同类线纹宽度差不超过线纹最大宽度的20%。 3.2示值误差
水位计最大允许误差±（1mm+2×10-4L），L为水位计的标称长度。 4 通用技术要求 4.1外观
水位计的外表面应光洁，测量电缆不应有裂痕、破损等缺陷。 4.2铭牌
水位计应有清晰的铭牌，标有产品名称、型号、生产厂家、出厂编号及出厂日期等内容。
1 JJG（交通）168—2020
4.3蜂鸣
水位计测头接触点接触到水面时，蜂鸣器应发出蜂鸣声。 5计量器具控制 5.1检定条件 5.1.1检定环境条件
环境条件要求如下： a）室温：23℃±5℃。 b)相对湿度：应不大于85%。
5.1.2检定设备
检定设备及要求如下： a)读数显微镜：最大允许误差±10μm。 b）标准钢卷尺：二级，标称长度不小于5m。 c）游标卡尺：测量范围0~300mm，最大允许误差±0.04mm。 d)检定台：有效检测长度不小于5m。 e)磁码：5kg。
5.2检定项目
检定项目见表1，检定记录表见附录A。
表1检定项目
检定项目
首次检定
后续检定
使用中检查
外观铭牌蜂鸣线纹宽度示值误差
+ + + +
+ + + 1 +
+
.
+
+
注：凡需检定的项目用“+”表示，不需检定的项目用“-”表示。
5.3检定方法 5.3.1外观
采用目测和手检的方法检查外观。
5.3.2铭牌
采用目测的方法检查铭牌。 5.3.3蜂鸣
将水位计测头垂直缓慢置人水箱中，当水位计测头接触点接触水面时，观察蜂鸣器是否发生蜂鸣声。 5.3.4线纹宽度
目测观察或用读数显微镜进行测量。
2 JJG（交通）168—2020
5.3.5示值误差
示值误差检定步骤如下： a)将标准钢卷尺尺带和水位计测量电缆平行铺在检定台上，并通过检定台上的压紧
装置紧固。
b)在检定台的另一端使用础码分别对标准钢卷尺尺带和水位计测量电缆施加 49N±0.5N的拉力。
c）用游标卡尺测量水位计测头接触点至测量电缆0.2m刻线处的长度，按式（1）计算受检段的示值误差：
(1)
AL = L - Lo
式中： AL被检水位计受检段的示值误差，mm; L被检水位计受检段的标称长度，mm; L。—标准值,mm。 d)在检定台上平移水位计测量电缆，使标准钢卷尺的零值线纹中心与水位计测量电
缆的0.2m处线纹中心对齐，然后读取水位计测量电缆5m刻线处标准钢卷尺的示值，并按式（1）计算水位计该受检段的示值误差。
e)水位计5m测量段以后可用分段法检定，按5m分段测量每段的示值误差，取各段示值误差的代数和为全量程内示值误差的检定结果。 5.4检定结果处理
经检定合格的水位计，发给检定证书，检定证书内页格式见附录B：检定不合格的水位计，发给检定结果通知书，并注明不合格项目，检定结果通知书内页格式见附录C。 5.5检定周期
水位计的检定周期一般不超过一年。
3
