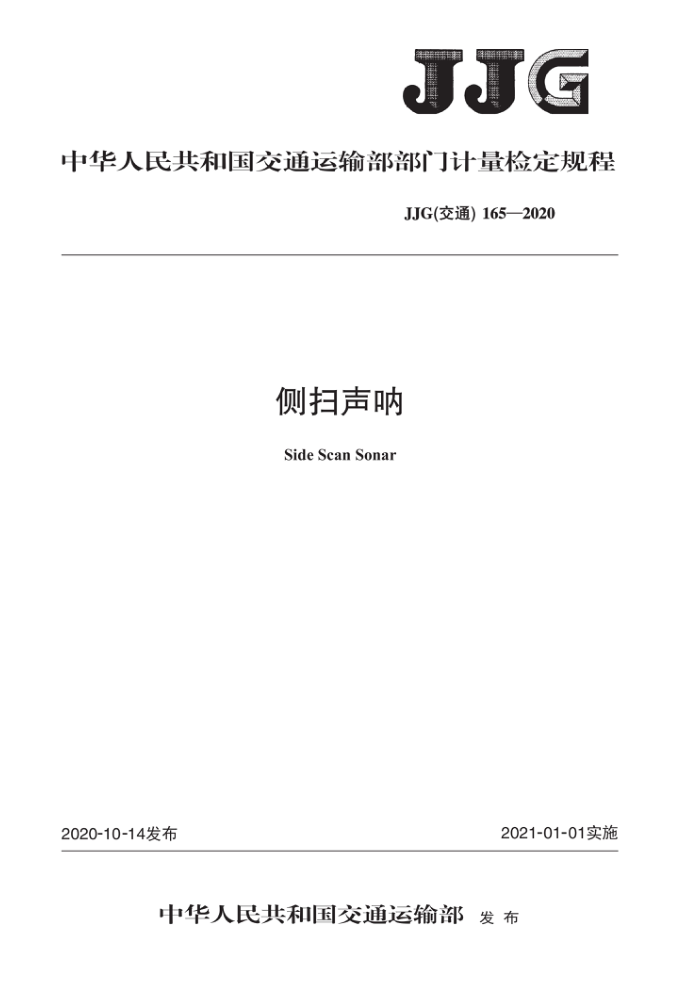

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通)165—2020
侧扫声呐 Side Scan Sonar
2021-01-01实施
2020-10-14发布
中华人民共和国交通运输部发布 JJG（交通）165—2020
侧扫声呐检定规程
Verification Regulation of
JJG（交通）165 2020
.
Side Scan Sonar
归口单位：全国水运专用计量器具计量技术委员会主要起草单位：交通运输部天津水运工程科学研究所
国家水运工程检测设备计量站山东科技大学
参加起草单位：广州中海达卫星导航技术股份有限公司
北京蓝创海洋科技有限公司哈尔滨工程大学北京星天科技有限公司交通运输部东海航海保障中心上海海事测绘中心上海华测导航技术股份有限公司天津大学天津水运工程勘察设计院苏交科集团股份有限公司北京海卓同创科技有限公司青岛哈船海声科技有限公司苏州声光达水下探测仪器有限公司
本规程委托全国水运专用计量器具计量技术委员会负责解释 JJG（交通）165—2020
本规程主要起草人：
杨鲲（交通运输部天津水运工程科学研究所）阳凡林（山东科技大学）柳义成（国家水运工程检测设备计量站）
参加起草人：
彭东立（广州中海达卫星导航技术股份有限公司）张奎（北京蓝创海洋科技有限公司）李海森（哈尔滨工程大学）松（北京星天科技有限公司）张良（交通运输部东海航海保障中心上海海事测绘中心）韩鸿胜（交通运输部天津水运工程科学研究所）吴彬（上海华测导航技术股份有限公司）张安民（天津大学）梁波（苏交科集团股份有限公司）鲁东（北京海卓同创科技有限公司）丁威（广州中海达卫星导航技术股份有限公司）窦春晖（交通运输部天津水运工程科学研究所）田春和（天津水运工程勘察设计院）杜伟东（哈尔滨工程大学）徐超（哈尔滨工程大学）王昕阳（青岛哈船海声科技有限公司）李若（苏州声光达水下探测仪器有限公司）汤云龙（北京海卓同创科技有限公司）丁飞（北京星天科技有限公司）黄娜（苏交科集团股份有限公司） JJG（交通）165—2020
目 录
引言
范围引用文件术语和定义
/ 2
3 4 概述 5 计量性能要求 6 通用技术要求 7 附录A 侧扫声呐检定记录表格式附录B 侧扫声呐检定证书内页格式附录C 侧扫声呐检定结果通知书内页格式
计量器具控制
.
10
1 JJG（交通）165—2020
引言
本规程依据JJF1002- 2一2010《国家计量检定规程编写规则》编写。
= JJG（交通）165—2020
侧扫声呐检定规程
1范围
本规程适用于侧扫声呐的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： GB/T7965声学水声换能器测量 JJF1034声学计量名词术语及定义凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语和定义
GB/T7965和JJF1034界定的以及下列术语和定义适用于本规程。
3.1
距离分辨力rangeresolution 引起侧扫声呐图像上可量测到变化的被测特征物之间距离的最小值。
3.2
鉴别discriminationthreshold 引起侧扫声呐图像上可量测到变化的被测特征物的最小尺寸。
4概述
侧扫声呐是一种应用于航向正交的固定声束对海底扫描，并记录与探测海底地貌和水下物体的主动声呐。
侧扫声呐一般由甲板系统和拖鱼系统组成。 侧扫声呐依靠测量船沿航迹线向前移动完成对船两侧带形海底的扫描，得到条带宽
度内二维海底的伪彩色或黑白声图，可显示出海水中和海底的物体轮廓，其工作原理示意图见图1。拖鱼系统两侧的换能器线阵向海底发出扇形声波波束，海底各点的回波依距离换能器远近的不同先后返回至换能器，经声电转换形成一串强弱不同的回波脉冲，回波脉冲各处的幅值大小包含了对应海底的起伏和底质信息，侧扫声呐回波信号成像原理示意图见图2。
1 JJG（交通）165—2020
图1 侧扫声呐工作原理示意图
甲板系统： 3. 条带宽度；拖鱼系统；
航迹线
2
4
图2侧扫声呐回波信号成像原理示意图一回波脉冲
换能器； 2- 一声波波束；
3-
计量性能要求 5.1示值误差
侧扫声呐示值误差应符合表1的规定。
表1 侧扫声呐示值误差
最大允许误差
测量参数工作频率
±3% ×f ±0. 1° ±2° ±5% ×D
平行航迹线方向垂直航迹线方向平行航迹线方向垂直航迹线方向
波束宽度
距离分辨力
注：
工作频率是指侧扫声呐发射的声波频率。 2 波束宽度是指在侧扫声呐最大辐射方向两侧.辐射功率下降3dB的两个方向的夹角。 3f表示频率测量值（kHz），D表示斜距测量值（m）。
2 JJG（交通）165—2020
5.2鉴别闻
侧扫声呐鉴别阈分为3个等级，侧扫声呐鉴别阈应符合表2的规定。
表2侧扫声呐鉴别阈
水平距离
等级二级二级三级
拖鱼高度
鉴别阅 10cm×10cm×10cm 30cm×30cm×30cm 50cm×50cm×50cm
5 m
5 m
通用技术要求 6.1 外观
6
侧扫声呐表面涂覆层应均匀、牢固，换能器橡胶单元不应老化或变形。 6.2铭牌
侧扫声呐应有清晰的铭牌，标有产品名称、型号、生产厂家、仪器编号及出厂日期等。 7计量器具控制 7.1检定条件 7.1.1# 检定环境条件
环境条件要求如下： a）温度:20℃±15℃。 b)相对湿度：应不大于90%。
7.1.2检定设施与设备
检定设施与设备要求如下： a）试验水池：长度应不小于30m，宽度应不小于10m.深度应不小于8m.水池边壁铺
设消声材料。
b)试验车：位于试验水池之上，应配有回转/升降装置，角度控制最大允许误差 ±0.1°位移控制最大允许误差±0.5cm，速度控制最大允许误差±0.01m/s。
c)声速剖面仪：最大允许误差±0.2m/s。 d)标准水听器：频率范围0.1MHz~2.5MHz，扩展不确定度U=0.9dB（k=2）。 e）信号采集器：最高采样频率为10MHz，电压测量扩展不确定度U=2mV（k=2）， f)标准目标块套组：边长为5cm、10cm、15cm、20cm、25cm、30cm、50cm的正方体
目标块，边长最大允许误差±0.2cm。 7.2检定项目
检定项目见表3.侧扫声呐检定记录表格式见附录A。
表3检定项目一览表首次检定
检定项目
后续检定
使用中检查
外观铭牌
+ + +
+ + +
+ x
工作频率示值误差
3
