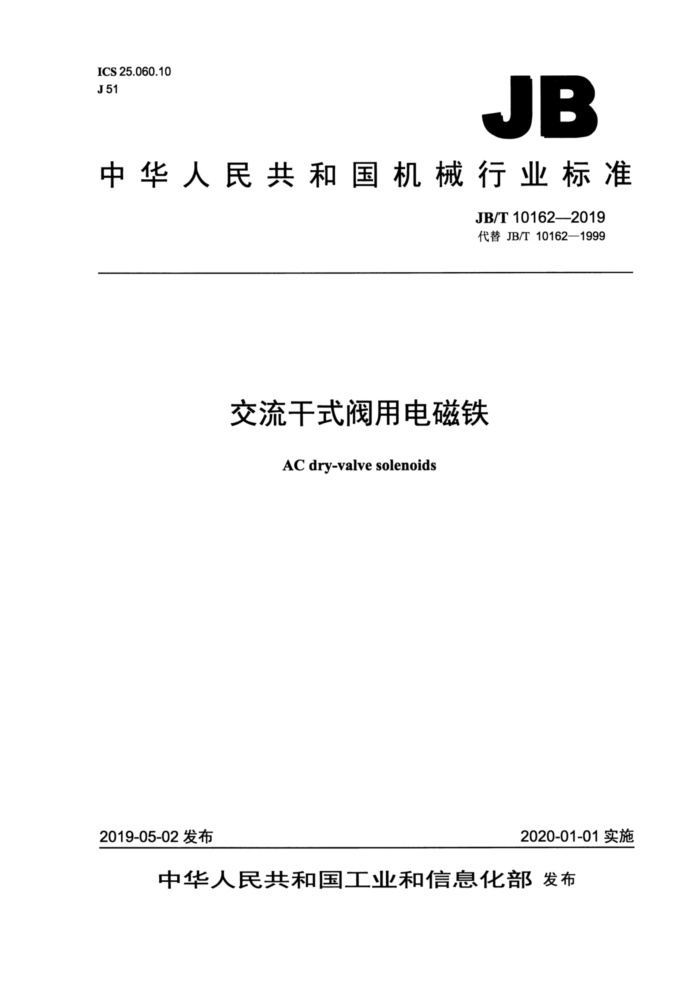

ICS 25.060.10 J51
JB
中华人民共和国机械行业标准
JB/T 10162—2019 代替 JB/T 10162—1999
交流干式阀用电磁铁
AC dry-valve solenoids
2020-01-01实施
2019-05-02 发布
中华人民共和国工业和信息化部 发布 JB/T10162—2019
目 次
前言 范围
I
1 2规范性引用文件. 3
术语和定义、符号.. 特性 4.1结构型式. 4.2型号及其含义. 4.3基本品种和参数 4.4额定工作电压. 4.5工作电压波动范围 4.6额定工作制. 4.7外形尺寸与安装尺寸 5产品的有关资料、标志和包装， 5.1资料的内容 5.2标志.. 5.3安装、操作和维修说明.. 5.4包装 6正常使用、安装和运输条件， 6.1正常使用条件. 6.2运输和贮存条件 6.3安装条件.. 7结构和性能要求. 7.1结构要求.. 7.2性能要求. 8 试验 8.1 试验的分类 8.2 验证结构要求. 8.3 验证性能要求. 附录 A （规范性附录） 稳态位移-力特性测试方法 A.1 稳态位移-力特性试验条件， A.2 试验设备..… A.3 稳态位移-力特性试验..
0
3
3 13
....13
..
.e.0.o..o.o..0.0o0o.
.. +.....
图 1 外形尺寸与安装尺寸图2插头连接尺寸. 图 A.1 稳态位移-力特性测定的试验装置框图图A.2 稳态位移-力特性测试结果示意图
.3
13 14
1 JB/T 10162—2019
表 1 基本品种和参数. 表 2 外形尺寸与安装尺寸表 3 最小电气间隙，表 4 最小爬电距离. 表 5 工频耐电压试验电压.. 表 6 线圈的温升极限. 表 7 型式试验项目及顺序. 表8 绝缘电阻.
2
6
....
.8
8
S
..
I JB/T 10162—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10162一1999《交流干式阀用电磁铁》，与JB/T10162一1999相比主要技术变化如下：
-对最小电气间隙进行了细化规定（见表3）；一按国家标准对工频耐电压试验电压进行了修改（见表5）；
一对试验的分类进行了修订（见8.1）；一在温升试验中，对温升值允许乘以修正系数K（见8.3.5）。
-
本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：安阳凯地电磁技术有限公司、苏州电器科学研究院股份有限公司、无锡市明达电
器有限公司、南通明月电器有限公司、北京华德液压工业集团有限责任公司、一二三电气有限公司。
本标准主要起草人：梁星火、李太林、贾爱华、许建林、郝艳军、卢海峰、李艳锋、赵国才、姚静怡、邵磊、王春英、叶金飞。
本标准所代替标准的历次版本发布情况为： —JB/T10162—1999。
II JB/T10162—2019
交流干式阀用电磁铁
1 范围
本标准规定了交流干式阀用电磁铁的术语和定义、符号，特性，产品的有关资料、标志和包装，正
常使用、安装和运输条件，结构和性能要求，试验。
本标准适用于在单相交流50Hz、电压至380V的控制电路中，供电磁阀控制用的交流干式阀用电磁铁（以下简称电磁铁）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.4一2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+ 12h循环）
GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T2900.18一2008电工术语低压电器 GB/T4207一2012固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法 GB/T13384机电产品包装通用技术条件 GB/T14048.1一2012低压开关设备和控制设备第1部分：总则 JB/T5244-2001液压阀用电磁铁 JB/T10046—2017机床电器噪声的限值及测定方法
3术语和定义、符号
GB/T2900.18—2008、GB/T14048.1—2012及JB/T5244—2001界定的术语和定义、符号适用于本文件。
4 特性
4.1结构型式
电磁铁为装甲螺管型推动式，具有防护外壳（金属外壳或耐高温塑料外壳），无复位装置。衔铁在密封的导套内运动，电磁铁依靠阀体弹簧反力复位。 4.2型号及其含义
除本标准的以下规定外，有关电磁铁型号的其他内容由制造厂自行规定：
1 JB/T 10162—2019
M F J
派生代号规格代号或额定吸力设计序号直流阀用电磁铁
4.3 基本品种和参数
电磁铁的基本品种和参数应符合表1的规定
表1基本品种和参数
全行程 mm ≥6 ≥8.5 ≥7.5 ≥8 ≥8.5 ≥8.5 ≥10
额定吸力
额定行程 mm
通电持续率为60%时的最高操作频率
型号 MFJ1-0.7 MFJ1-1.5 MFJ1-3 MFJ1-4 MFJ1-4.5 MFJ1-5.5 MFJ1-7
N 7 15 30 40 45 55 70
次/h
5 6 5 6 8 7
1 800
4.4 额定工作电压
额定工作电压的优选值为： AC 50 Hz: 110 V、220 V、380 V。 注：其他电压值由制造厂与用户协商确定。
4.5工作电压波动范围
电磁铁的工作电压应在85%U～110%U内波动，U。为额定工作电压。 4.6额定工作制
电磁铁适用于下列工作制： a）长期工作制； b）断续周期工作制。
4.7外形尺寸与安装尺寸
电磁铁的外形尺寸与安装尺寸应符合图1和表2的规定。
2 JB/T 10162—2019
国
O
4Xpd
Xpa
b)
图1外形尺寸与安装尺寸
表2外形尺寸与安装尺寸
单位为毫米
外形尺寸
安装尺寸
型号
L2
H,
A 参考值 参考值 参考值 参考值 参考值
L1
d
c
D
d,
MFJ1-0.7
48 57
48 76 84
63 72 94
40±0.2 Φ 3.6 ≥$4
48
40±0.2
MFJ1-1.5
57 61
48±0.2
48±0.2
≥$6
Φ 4.5
MFJ1-3
61
50±0.2
50±0.2
MFJ1-4
100
≥$9
60±0.2 Φ 5.5
MFJ1-4.5
71
71
60±0.2
86
106
MFJ1-5.5
68±0.2 $6.5 ≥s13
MFJ1-7
81
68±0.2
81
124
%
注1：所有型号的外形尺寸不包括铭牌、铆钉尺寸。 注2：阀杆伸入深度h按各制造厂图样尺寸，其极限偏差为士0.2mm。
5产品的有关资料、标志和包装
5.1资料的内容
制造厂应提供下列有关资料： a）制造厂名称或商标； b）电磁铁型号和（或）名称； c）额定绝缘电压； JB/T 10162—2019
d）电磁铁执行标准编号； e）出厂年月或编号； f）产品认证标志（如适用）； g）合格标记； h）额定工作电压（见4.4); i）额定吸力（见4.3)； j）额定行程（见4.3)； k）全行程（见4.3); 1）通电持续率为60%时的操作频率（见4.3）； m）额定工作制（见4.6)； n）工作电压波动范围（见4.5)； o）外壳防护等级（见7.1.3)； p）污染等级（见6.1.3.2）。
5.2标志
5.1中a）和b）项的标志应标在铭牌上；g）项的参数应标在铭牌或电磁铁上；其余项目的参数应
标在铭牌上，或标在电磁铁上，或包含在制造厂公布的文件中，以便用户从制造厂获得完整的资料。标志应字迹清楚、不易磨灭和易于识别，且不应标在可移动的零部件上。 5.3安装、操作和维修说明
制造厂在其文件（如使用说明书）或样本（如果有）中应规定电磁铁在运行期间和出现故障后的安装、操作和维修条件。 5.4包装 5.4.1包装盒
包装盒标志应包括以下内容： a）制造厂名称或商标； b）电磁铁名称和型号； c）额定吸力和额定行程等。
5.4.2包装箱
电磁铁包装箱应紧固，并且具有防潮、防尘能力，适合运输要求。箱内应有装箱单、使用说明书等。 包装箱外壁应有明显而持久的标志，其内容包括：
a）制造厂名称、地址或商标； b）产品型号和名称； c）产品数量； d）包装箱的外形尺寸（长×宽×高）及毛重； e）收货单位名称和地址； f）“易碎物品”“怕雨”“向上”“包装年月”等字样或标志。 其他要求还应符合GB/T13384的规定。
