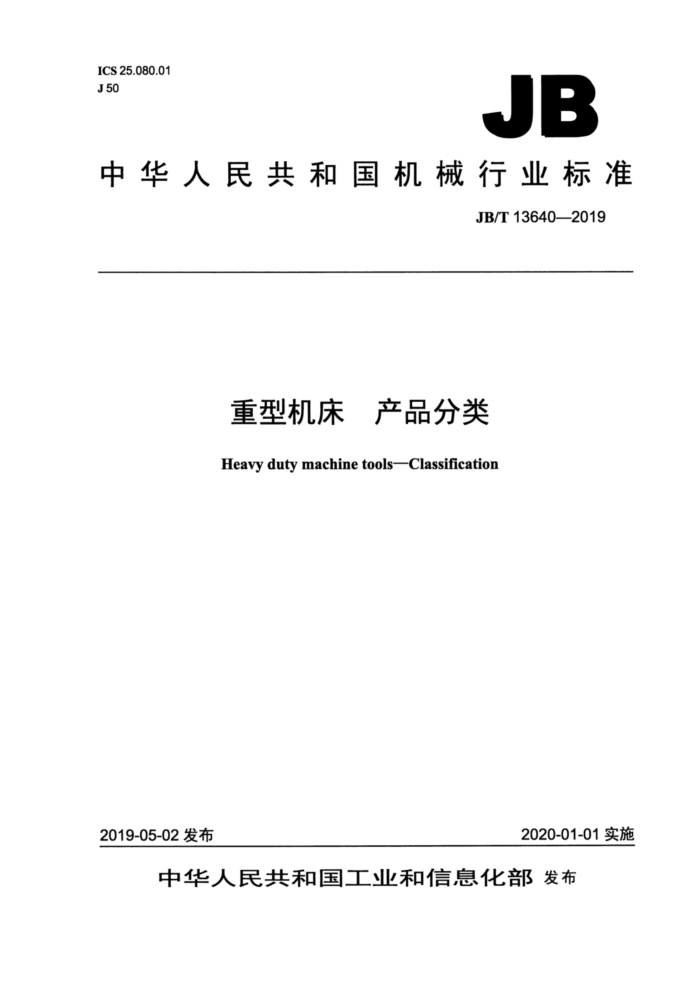

JB/T 13640—2019
目 次
前言.. 1 范围. 2规范性引用文件 3术语和定义. 4产品分类... 4.1重型车床. 4.2重型铣床.. 4.3重型镗床， 4.4 重型磨床. 4.5 重型齿轮加工机床 4.6 重型锯床 4.7 其他
.11
3
I JB/T 13640—2019
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本标准起草单位：武汉重型机床集团有限公司、国家机床质量监督检验中心、北京北一机床股份有
限公司、沈阳机床（集团）有限责任公司、重庆机床集团有限公司、上海机床厂有限公司、湖南湖机国际机床制造有限公司、齐重数控装备股份有限公司、青海华鼎重型机床有限公司、齐齐哈尔二机床（集团）有限责任公司、芜湖恒升重型机床股份有限公司、济南二机床集团有限公司数控机床公司、浙江晨龙锯床股份有限公司、沈机集团昆明机床股份有限公司、太原第一机床厂。
本标准主要起草人：桂林、伍竞平、徐皓莉、李祥文、张维、胡瑞琳、李军、喻可斌、陈卫菊、许荪、胡巍、周军、孟秋、潘康健、吴春燕、邓方、何春树、余为民。
本标准为首次发布。
I JB/T 13640—2019
重型机床产品分类
1范围
本标准规定了重型机床产品的类别。 本标准适用于一般用途的重型机床。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6477-2008金属切削机床术语
术语和定义
3
GB/T6477一2008界定的以及下列术语和定义适用于本文件。
3.1
重型机床 heavydutymachinetools 用切削、磨削等方法主要用于加工大型金属工件，使之获得所要求的几何形状、尺寸精度和表面质
量的机器。
4产品分类
4.1量 重型车床 4.1.1重型卧式车床
床身上最大回转直径不小于1000mm，顶尖间最大工件质量不小于10t的卧式车床。 4.1.2 重型立式车床
最大车削直径不小于3150mm，最大工件质量不小于10t的立式车床。 4.1.3重型落地车床
最大工件回转直径不小于2000mm，最大工件质量不小于10t的落地车床。 4.1.4重型轧辊车床
最大工件直径不小于1000mm，最大工件质量不小于10t的轧辊车床。 4.1.5 重型曲轴旋风车床
最大工件回转直径不小于1000mm，最大工件质量不小于10t的曲轴旋风车床。
I JB/T 13640—2019
4.2重型铣床 4.2.1重型龙门（镗）铣床
工作台面宽度不小于2000mm；工作台单位长度上承重不小于10t/m的龙门（镗）铣床。 4.2.2重型龙门移动（镗）铣床
工作台面宽度不小于2000m的龙门移动（镗）铣床。 4.3重型镗床 4.3.1重型卧式铣镗床
镗杆直径不小于130mm的卧式铣镗床。 4.3.2重型刨台卧式铣镗床
镗杆直径不小于130mm的刨台卧式铣镗床。 4.3.3重型落地铣镗床
镗杆直径不小于130mm的落地铣镗床。 4.3.4重型深孔钻镗床
最大镗孔直径不小于250mm，最大镗孔深度不小于3000mm的深孔钻镗床。 4.4重型磨床 4.4.1重型外圆磨床 4.4.1.1重型卧式外圆磨床
最大工件磨削直径不小于1000mm，最大工件质量不小于10t的卧式外圆磨床。 4.4.1.2重型立式外圆磨床
最大工件磨削直径不小于2000mm，最大工件质量不小于10t的立式外圆磨床。 4.4.2重型曲轴磨床
最大工件回转直径不小于1250mm，最大工件质量不小于10t的曲轴磨床。 4.4.3重型轧辊磨床
最大工件磨削直径不小于1250mm，最大工件质量不小于25t的轧辊磨床。 4.4.4重型龙门导轨（平面）磨床
工作台面宽度不小于2000mm，最大工件质量不小于10t的龙门导轨（平面）磨床。 4.5重型齿轮加工机床 4.5.1重型滚齿机
最大工件直径不小于2000mm，最大模数不小于24mm的滚齿机。
2 JB/T 13640—2019
4.5.2重型卧式滚齿机
最大工件直径不小于630mm；最大工件长度不小于2000mm的卧式滚齿机。 4.6 重型锯床 4.6.1重型带锯床
最大锯削规格大于2000mm，工作台最大承载质量不小于20t的金属带锯床。 4.6.2 2重型圆锯床
最大圆锯片直径大于1600mm，工作台最大承载质量不小于20t的金属圆锯床。 4.7其他 4.7.1重型拉床
拉力不小于100kN，工作行程不小于2000mm的拉床。 4.7.2重型龙门铣刨床
最大加工宽度不小于1000mm的龙门铣刨床。 4.7.3 3重型回转工作台
工作台面宽度或直径不小于2000mm，最大承载质量不小于20t的回转工作台。
3
