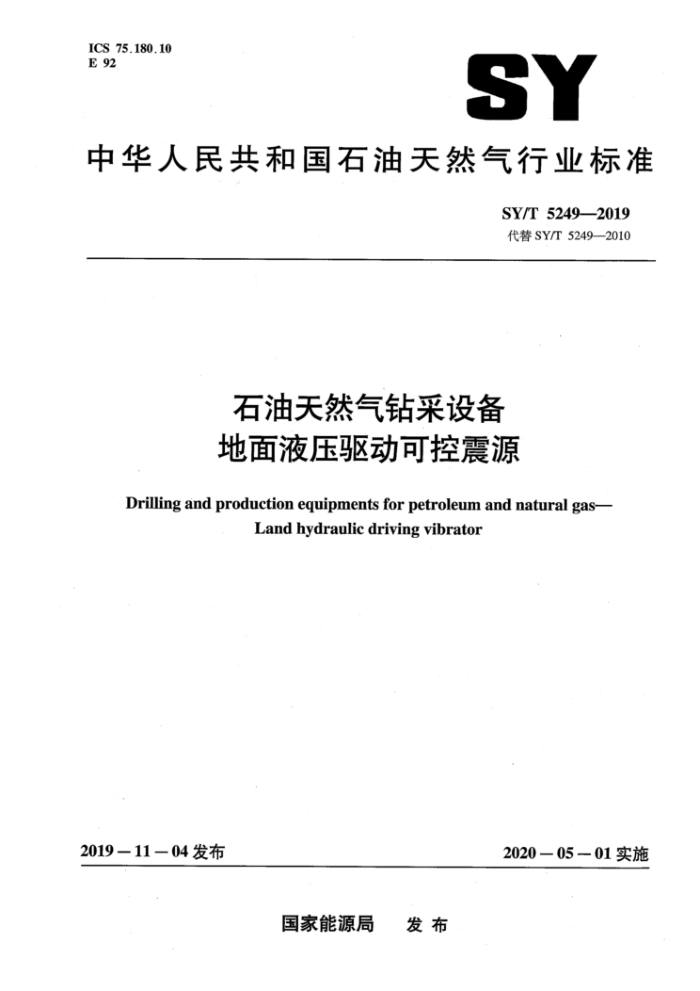

ICS 75.180.10 E 92.
SY
中华人民共和国石油天然气行业标准
SY/T 5249—2019 代替SY/T5249—2010
石油天然气钻采设备地面液压驱动可控震源
Drilling and production equipments for petroleum and natural gas-
Land hydraulic driving vibrator
2019—11－ 04 发布
2020—05－ 01实施
国家能源局 发布 SY/T 5249—2019
目 次
前言 范围
L
1
2 规范性引用文件术语和定义
2
4　产品分类 4.1＇分类 4.2型号 4.3 基本参数 5要求 5.1 一般要求 5.2外观 5.3 环保要求 5.4 发动机 5.5 操作室 5.6 液压系统 5.7 振动器 5.8 行驶性能 5.9 振动性能试验方法
6
6.1 外观 6.2 行驶性能试验 6.3 其他试验 6.4 振动性能测试检验规则
5 6
7
7.1 型式检验 7.2 出厂检验 8标志、1 使用说明书、包装、运输和贮存 8.1 标志 8.2 使用说明书 8.3 包装 8.4 运输 8.5 贮存
8
8
9 SY/T 5249-2019
前 言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T5249--2010《地面液压驱动可控震源》。与SY/T5249—2010相比，主要变化
如下：
修改了规范性引用文件的引用标准，删除了GB 1495、GB/T12540、GB/T12544，增加了 GB16710、GB20891、GB/T25614、GB/T25615（见第2章，2010年版的第2章）；增加了术语和定义（见第3章）；增加了可控震源的分类标准（见4.1）；修改了型号编制规则（见4.2，2010年版的3.1）；修改了基本参数的内容（见表1，2010年版的表1）；修改了对车架重要部位应进行消除应力处理的技术要求（见5.1.2，2010年版的4.1.2）；删除了驾驶室内和机外噪声限值的技术要求（见2010年版的4.1.6）；删除了工作环境温度的要求（见2010年版的4.1.11）；修改了安全方面的要求（见5.2.6，2010年版的4.2.6）；修改了导柱、提升缸、重锤活塞杆的技术要求（见5.2.9，2010年版的4.2.10）；增加了环保要求（见5.3）；增加了振动平板挂钩的可靠性要求（见5.7.5）；修改了可控震源行驶性能要求（见5.8.1，2010年版的4.7.1）；修改了振动性能技术指标的出力单位（见表2，2010年版的表2）；修改了目测及相应检测方法对应的标准条款（见6.1，2010年版的5.1）；修改了行驶试验的路面要求及符合条款（见6.2.1，2010年版的5.2.1）；删除了最高车速的测定试验方法（见2010年版的5.2.2）；删除了最小转弯直径的测定试验方法（见2010年版的5.2.4）；修改了行车制动试验的车速要求（见6.2.4，2010年版的.5.2.6）；修改了驾驶室内和机外噪声测定的引用标准（见6.3.2，2010年版的5.3.2）；删除了试验前的准备（2010年版的5.4.1）；修改了测试环境及条件的内容（见6.4.1，2010年版的5.4.2) 增加振动性能测试前的磨合试验要求和振动性能测试的要求（见6.4.2、6.4.3); 修改了试验设备和记录仪器的技术要求（见6.4.4，2010年版的5.4.3）；增加了型式试验的条件【见7.1.1d）］；修改了出厂检验项目，增加对应的本标准条款（见表4，2010年版的表4）；修改了可控震源的运输要求（见8.4，2010年版的7.4)。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：保定北奥石油物探特种车辆制造有限公司、中国石油集团东方地球物理勘探有
限责任公司、南阳二机石油装备集团股份有限公司、山东省地震工程研究院、中国地质科学院地球物理地球化学勘查研究所、中石化地球物理有限公司华北分公司。
本标准主要起草人：徐小刚、张志勇、张会敏、全晓青、刘志刚、马铁荣、吴子泉、刘建勋、张伟。
II SY/T 5249-2019
本标准代替了SY/T5249—2010。 SY/T5249—2010的历次版本发布情况为：
-SY/T 5249—-91、SY/T 5249—2000。
II SY/T 5249--2019
石油天然气钻采设备地面液压驱动可控震源
1范围
本标准规定了地面液压驱动可控震源（简称可控震源）的型号、技术要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于陆上地面地球物理勘探用可控震源设计、制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3766液压传动系统及其元件的通用规则和安全要求 GB/T7935液压元件通用技术条件 GB9656汽车安全玻璃 GB/T 11345 5焊缝无损检测超声检测技术、检测等级和评定 GB/T 12539 ）汽车爬陡坡试验方法 GB/T 14039 液压传动油液固体颗粒污染等级代号 GB16710土方机械　噪声限值 GB 20891 非道路移动机械用柴油机排气污染物排放限值及测量方法（中国第三、四阶段） GB/T 25614 土方机械声功率级的测定动态试验条件 GB/T 25615 土方机械司机位置发射声压级的测定 动态试验条件 JB/T 5943 工程机械焊接件通用技术条件 JB/T 5945 工程机械 装配通用技术条件 JB/T 5946 工程机械涂装通用技术条件 QC/T 414 汽车电线（电缆）的颜色规定和型号编制方法 QC/T 518 汽车用螺纹紧固件紧固扭矩
3术语和定义
下列术语和定义适用于本文件。
3.1
可控震源vibrator -种用于陆地上以液压驱动为基础可以向大地输人连续振动波，且其在一定范围内频率及能量可
以控制的设备，通常安装在专用的承载底盘上，作为陆地地震勘探一种主要的能量激发源， 3.2
名义振动出力 peak force
1 SY/T 5249—2019
可控震源最大振动出力理论值。
3.3
静载压重 hold-down weight 可控震源在静态时，振动平板对地面的作用力。
4产品分类 4.1 分类 4.1.1可控震源按其地震波激发形式分为：
-纵波可控震源：向下的激发波是以纵波为主的可控震源。 横波可控震源：向下的激发波是以横波为主的可控震源。 -纵、横波可控震源：在同一设备上，既可以激发纵波，又可以激发横波的可控震源。
4.1.2可控震源按其最大名义振动出力大小分为：
超大型可控震源：>333kN（750001bf)。 -大型可控震源：227kN（510001bf）～333kN·(750001bf)。 -中型可控震源：116kN(260001bf）～< 227kN(510001bf)。 小型可控震源：<116kN(26000 Ibf)。
4.1.3可控震源出力在70%以上进行线性升频扫描，在0.5s扫描斜坡长度时，按其震动输出频率范围分为：
常规可控震源：频率≥5Hz。 低频可控震源：频率<5Hz。 高精度可控震源：满足低频可控震源条件，具备6个倍频程的可控震源。 宽频可控震源：满足低频可控震源条件，具备7个及以上倍频程的可控震源。
4.2型号
型号表示方法如下所示：
(口口) (口)
口
设计序号 (用数字表示) 特征代号，以大写英文字母表示，企业自定可控震源名义振动出力用名义振动出力（1bf）的千分之一表示代表可控震源企业自定义代号，以一位大写英文字母表示
4.3基本参数
可控震源的基本参数见表1。
2 SY/T 5249—2019
表 1 基本参数
基本参数
名称
名义振动出力 <116(26000)|116 (26000)～<227 (51000)227(51000)～333(75000) > 333 (75000) kN (1bf)
≤ 13
≤ 15
≤ 17
≤ 12
行车制动距离，m 最大静载压重，1bf 振动频率范围，Hz
≥名义振动出力
1 ~ 500 ≥ 45 ≥36 -18 ~ 50a
爬坡度，% 驻车坡度，% 工作环境温度，℃
a工作环境温度低于-18℃，采取特殊处理后应可以正常工作。
5要求 5.1 一般要求 5.1.1可控震源基本参数应符合表1 的规定。 5.1.2所有焊接件应符合JB/T5943的要求，对焊接式车架、焊接式振动器平板、焊接式振动器框架关键部位应进行消除应力处理，关键焊缝进行手工超声波探伤，应符合GB/T11345的规定。 5.1.3可控震源装配要求应符合JB/T5945的要求；紧固件扭紧力矩应符合QC/T518的规定。 5.1.4所有涂漆层应符合JB/T 5946的要求。 5.1.5所有外露金属制件表面应进行防腐、防锈处理。 5.1.6各操作件动作应灵活、准确可靠，应无卡滞现象，工作中应不自行脱位。 5.1.7可控震源传动平稳、无异响。 5.1.8气路、液压系统应进行密封试验。 5.1.9照明系统各种指示灯、照明灯装备应齐全。 5.2外观 5.2.1 可控震源在静止和作业过程中不应泄漏油、气、水。 5.2.2所有线路、管路及杆件应在作业过程中不松动，无磨破、渗漏、损坏现象，线路所要穿越的孔眼应有护套。 5.2.3电线的规格、颜色应符合QC/T414的规定。 5.2.4与电瓶接线柱和与起动机相连的各主电源线连接应紧固可靠，防止因松动出现打火现象。 5.2.5各种仪表、报警装置应排列整齐、灵敏可靠。 5.2.6 可控震源易伤人的危险部位，应加装防护装置，凡需安全提示的部位应有警示标志。 5.2.7 各种标牌应字迹清晰、固定牢靠。 5.2.8 可控震源应装备灭火器，灭火器应安装牢靠并便于取用。 5.2.9 导柱、提升缸和重锤活塞杆表面应无明显划痕和碰撞损伤，镀层均匀，润滑良好。 5.3环保要求 5.3.1 可控震源选用发动机的排气污染物应满足GB20891的规定。 5.3.2 操作室内操作员耳旁噪声及机外最大噪声限值应符合GB16710的规定。
3
