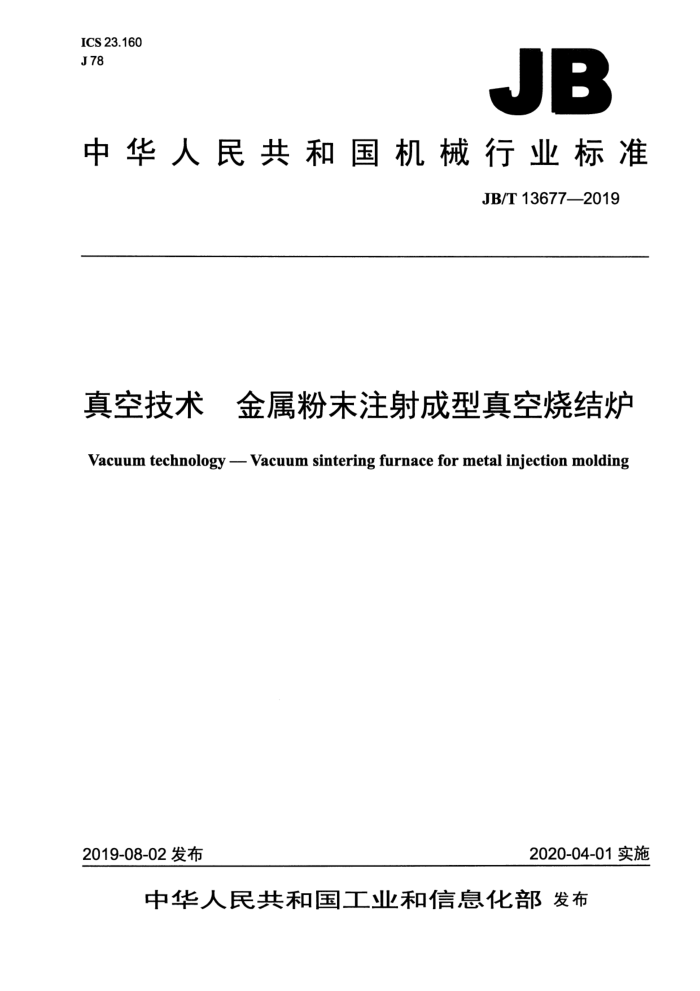

ICS 23.160 J78
JB
中华人民共和国机械行业标准
JB/T 13677—2019
真空技术 金属粉未注射成型真空烧结炉 Vacuum technology -- Vacuum sintering furnace for metal injection molding
2020-04-01实施
2019-08-02发布
中华人民共和国工业和信息化部发布 JB/T 13677-—2019
目 次
前言 1
V
范围 2 规范性引用文件, 3 术语和定义
要求 4.1分类. 4.2 型号表示规则 4.3 设备总体结构… 4.4设备基本参数 4.5一般要求. 4.6主要技术性能.. 5试验方法. 5.1 总体结构及其基本参数的检验. 5.2 一般要求的检验… 5.3主要技术性能的检验. 6检验规则 6.1检查和验收 6.2检验项目. 6.3检验结果的判定. 7标志、包装、运输、贮存和产品合格证.. 7.1标志、包装、运输、贮存.. 7.2产品合格证 8　客户要求
4
.
4
4
.....4
营
24
图 1 总体结构. 表 1 基本参数表 2主要技术性能参数,
2
+
...
..
....
..........
....
T JB/T 13677-2019
前言
本标准按照 GB/T 1.1一2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 本标准起草单位：广东劲胜智能集团股份有限公司、湖南顶立科技有限公司、东莞华晶粉末冶金有
限公司、深圳星特烁科技有限公司、湖南维格磁流体股份有限公司、沈阳真空技术研究所有限公司。
本标准主要起草人：王长明、周强、彭毅萍、张维、董尚志、周国荣、胡高健、胡祥龙、戴煜、骆接文、林利宏、言继春、王功发、言文静、王玲玲。
本标准为首次发布。
II JB/T 13677--2019
真空技术金属粉未注射成型真空烧结炉
1范围
本标准规定了金属粉末注射成型真空烧结炉的术语和定义、要求、试验方法、检验规则、标志、包装、运输、贮存和产品合格证以及客户要求。
本标准适用于金属粉末注射成型真空烧结炉（以下简称真空烧结炉）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 3163　真空技术　术语 GB 5959.1E 电热装置的安全　第1部分：通用要求 GB 5959.4电热装置的安全第 4 部分：对电阻加热装置的特殊要求 GB/T10066.1一2004　电热设备的试验方法第 1部分：通用部分 GB/T10066.4一2004电热设备的试验方法第4部分：间接电阻炉 GB/T 10067.1一2005　电热装置基本技术条件第1部分：通用部分 GB/T 10067.4一2005电热装置基本技术条件第4部分：间接电阻炉 JB/T105502006真空技术　真空烧结炉 YS/T778一2011真空脱脂烧结炉
3术语和定义
GB/T 3163、GB/T 10066.4—2004、JB/T 10550—2006、YS/T 778—2011 界定的术语和定义适用于本文件。
4　要求
4.1分类
真空烧结炉根据结构型式和工作区域尺寸划分型号。常用有 MIMS-404080、MIMS-4040150、 MIMS-5050200三种型号，其余型号可根据实际需要增加，由供需双方约定。 4.2型号表示规则
真空烧结炉的型号由 MIMS（其中 MIM 表示金属粉末注射成型，S 表示烧结）和工作区域尺寸（宽高×长）组成，其型号表示见示例。
示例：工作区域尺寸（宽×高×长）为400mm×400mm×800mm的金属粉末注射成型真空烧结炉，其型号表示为：
MIMS-404080
1 JB/T 13677-2019
4.3设备总体结构
真空烧结炉主要由炉体、真空系统、快冷系统、工艺气路系统、水冷系统及电气控制系统（包括电源控制柜和电气控制柜）等组成。总体设计要求应符合JB/T10550一2006中第5章的规定。
真空烧结炉采用前后双开门结构，由水平方向装料和出料，其总体结构如本标准图1所示。
说明： 1——炉体; 2-水冷系统; 3—真空系统; 4-快冷系统; 5—工艺气路系统; 6——电源控制柜;
电气控制柜。
7.
图1总体结构
4.4设备基本参数
真空烧结炉的基本参数见表1。
表1基本参数
承载重量 kg 200 400 600
额定加热功率
额定炉温
工作区域尺寸（宽×高×长)
型号
℃
kw 90 120 160
mm 400 X 400 X 800 400 × 400 × 1 500 500 X 500 × 2 000
MIMS-404080
1 550
MIMS-4040150
MIMS-5050200
4.5般要求
真空烧结炉一般技术要求应符合GB/T10067.12005中第5章以及GB5959.1和GB5959.4的规定。 4.6主要技术性能 4.6.1真空烧结炉的主要技术性能参数见表2。
2 JB/T 13677--2019
空炉升温平均速率，按公式（2）计算。
Sr= T- T
(2)
t
式中: Sv空炉升温平均速率，单位为摄氏度每分（℃/min); T2——额定炉温，单位为摄氏度（℃); T,一初始温度，单位为摄氏度（℃); t一升温时间（不包括保温时间），单位为分（min）。
6检验规则
6.1检查和验收 6.1.1产品应由供方进行检验，保证质量符合本标准及客户要求的规定，并填写产品合格证。 6.1.2客户应对收到的产品按本标准及合同（或订货单）的规定进行复验。当复验结果与本标准及合同（或订货单）的规定不符时，客户应在收到产品之日起三个月内以书面形式向供方提出，并与供方协商解决；若需仲裁，可委托供需双方认可的单位进行。 6.2检验项目
每台真空烧结炉都应进行总体结构及其基本参数、一般要求和主要技术性能的检验。 6.3检验结果的判定
真空烧结炉总体结构及其基本参数、一般要求和主要技术性能的检验结果，不符合本标准及合同(包括供需双方签定的技术图样）的规定时，应修改设计及制造的不合格部分，直至检验结果满足本标准及合同（包括供需双方签定的技术图样）的要求。
7标志、包装、运输、贮存和产品合格证
7.1标志、包装、运输、贮存
真空烧结炉的标志、包装、运输和贮存应符合GB/T10067.1一2005中第8章的规定。 7.2　产品合格证
每台真空烧结炉应附有产品合格证，其上注明：
供方名称、地址; -产品型号；额定炉温；额定加热功率; 极限真空度; 一承载重量；
-
一
升压速率; 一工作区域尺寸（宽×高×长或直径×高);
各项分析检验结果和供方质检部门检验结果；
一
一出厂日期(或包装日期);
4 JB/T 13677—2019
执行标准编号。
客户要求
8
客户要求应包括下列内容：
一产品型号; -数量；执行标准编号； -订购和供货应按GB/T10067.1一2005中第9章的规定。
