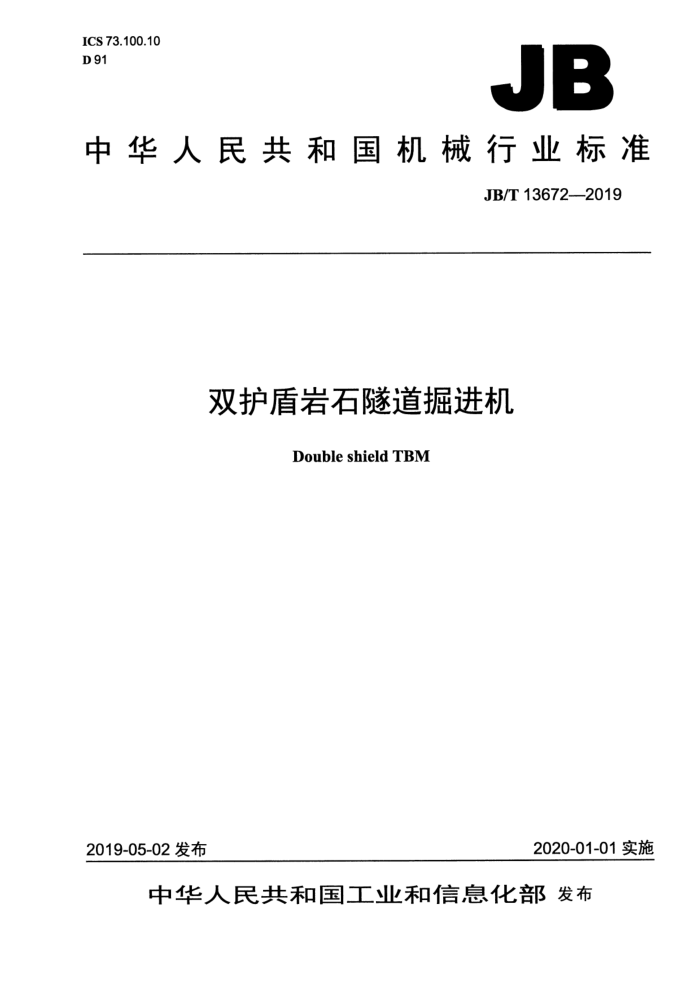

ICS 73.100.10 D 91
JB
中华人民共和国机械行业标准
JB/T 13672-2019
双护盾岩石隧道掘进机
Double shield TBM
2020-01-01实施
2019-05-02发布
中华人民共和国工业和信息化部发布 JB/T 13672—2019
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义 4 型式与基本参数 4.1型式. 4.2型号.. 4.3基本参数 5技术要求 5.1般要求.…. 5.2刀盘及刀具 5.3 主驱动单元。 5.4护盾. 5.5管片拼装机， 5.6推进系统和撑靴系统 5.7 带式输送系统. 5.8 物料运输系统.. 5.9 壁后回填系统 5.10 连接桥及后配套拖车 5.11 液压系统。 5.12 电气及控制系统. 5.13 数据采集系统 5.14 导向系统 5.15 辅助系统 5.16 职业健康与环境安全 6 试验方法 6.1 试验条件 6.2 目测检查 6.3 数据采集检测. 6.4 整机 6.5 刀盘及刀具 6.6 主驱动单元 6.7 护盾 6.8 管片拼装机 6.9 推进系统及撑靴系统
II
6
6
X
.8
O
10
10
...11
11 12 .13
13
15 15
带式输送系统 6.11 物料运输系统. 6.12 液压系统
6.10
..... 15 JB/T 13672--2019
16 16 .16 .16 .16 .17 .17 17 19 19 19 .19 20 20 .20 21 .. 21 .. 21 22
6.13电气及控制系统 6.14数据采集系统。 6.15导向系统 6.16辅助系统 6.17职业健康与环境安全 7检验规则 7.1 检验分类 7.2 出厂检验。 7.3 工地检验…· 7.4型式检验. 7.5判定规则 8 随行文件 9标志、包装和运输 9.1标志. 9.2包装和运输附录A（资料性附录）刀盘扭矩计算方法 A.1理论计算方法
A.2经验计算方法.. 附录B（资料性附录）推进阻力计算方法 B.1理论计算方法. B.2经验计算方法.. 附录C（资料性附录）壁后回填注入量计算方法 C.1壁后注浆体积计算方法. C.2仰拱注浆量计算方法。 C.3豆砾石注入量计算方法. C.4二次回填注浆量计算方法. C.5 注浆量计算值的余量说明
....22 ..22
.23 .23 ..23 23 .... 23
.24
图1结构示意图图2滚刀安装半径和滚刀高度检测示意图. 图3护盾外径和圆柱度检测示意图
.12 14
表 1 基本参数表2检验项目
.17
II JB/T 13672-2019
前言
本标准按照 GB/T1.1一2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：北方重工集团有限公司。 本标准主要起草人：巫思荣、任丽维、徐东博、邓立营、王亚东、陶磊、周俊、葛兵、朱振华本标准为首次发布。
III JB/T 13672--2019
GB/T37400.3重型机械通用技术条件第3部分：焊接件 GB/T37400.10重型机械通用技术条件第10部分：装配 GB/T 37400.11 重型机械通用技术条件第11部分：配管 GB/T 37400.13量 重型机械通用技术条件第13部分：包装 GB 50150电气装置安装工程电气设备交接试验标准 GB50168一2018　电气装置安装工程　电缆线路施工及验收规范 JB/T10205液压缸
3术语和定义
GB/T34354一2017界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 34354一2017中的一些术语和定义。 3.1
全断面隧道掘进机full face tunnel boring machine 通过开挖并推进式前进实现隧道全断面成型，且带有周边壳体的专用机械设备。主要包括盾构机、
岩石隧道掘进机、顶管机等。
[GB/T 343542017，定义 2.1]
3.2
岩石隧道掘进机hard rock tunnel boring machine 通过旋转刀盘并推进，使滚刀挤压破碎岩石，采用主机带式输送机出渣的全断面隧道掘进机。 注1：包括开式岩石隧道掘进机、单护盾岩石隧道掘进机及双护盾岩石隧道掘进机等。 注2：岩石隧道掘进机也称硬岩隧道掘进机或TBM。 [GB/T 343542017，定义2.13]
3.3
双护盾岩石隧道掘进机double shield TBM 具有护盾保护，依靠管片和/或撑靴撑紧洞壁以承受掘进反力和扭矩，掘进可与管片拼装同步的岩
石隧道掘进机。
[GB/T 34354—2017，定义2.16]
3.4
开挖直径excavation diameter 刀盘旋转一周，最外端设计初装滚刀刀刃形成的轨迹圆直径。
3.5
最大工作扭矩 maximum working torque 刀盘在工作转速范围内，主驱动单元能够输出的可持续工作的最大扭矩。
3.6
脱困扭矩breaking out torque 刀盘在最大工作扭矩工况下无法转动时，主驱动单元所能够短时输出的最大扭矩。
3.7
装机功率installed power 整机用电设备额定功率的总和。
3.8
主机 main machine 全断面隧道掘进机的开挖、推进和支护装置的总称。 [GB/T 34354-2017，定义 2.18]
2 JB/T 13672-2019
3.9
支撑护盾support shield 双护盾岩石隧道掘进机中用于安装撑靴、辅助支撑系统的盾体部件。 [GB/T 343542017，定义2.32]
3.10
伸缩护盾telescopic shield 安装于双护盾岩石隧道掘进机前护盾与支撑护盾之间，可轴向伸缩，实现掘进与管片拼装同步作业
的护盾部件。
注：包括外伸缩护盾和内伸缩护盾。 3.11
稳定器stabilizer 安装于盾体上，通过伸出动作支撑于洞壁或地层实现稳定盾体的装置 [GB/T 343542017，定义 2.89]
3.12
撑靴系统　gripper system 敞开式和双护盾岩石隧道掘进机中可撑紧洞壁承受掘进反力的系统，主要由钢结构架、液压缸、撑
靴等组成。
［GB/T343542017，定义2.33]
3.13
推进系统thrust system 用来推动全断面隧道掘进机前进的系统，主要由推进液压缸、阀组、泵站、行程测量装置等
组成。
[GB/T 34354—2017，定义 2.41]
3.14
辅助推进系统auxiliary thrust system 用于双护盾岩石隧道掘进机在掘进与管片安装同步作业时顶紧管片的系统，也可作为推进系统，主
要由推进液压缸、阀组、泵站、行程测量装置等组成。
[GB/T 343542017，定义 2.42]
3.15
壁后回填系统backfilling system 用于填充隧道岩壁与管片外壁之间空隙的各种物料注入装置的总称。 注：包括三个系统：仰拱注浆系统、豆砾石注入系统和二次回填注浆系统。
3.16
豆砾石注入系统 pea gravel grouting system 单护盾和双护盾岩石隧道掘进机掘进过程中泵送豆砾石用于填充管片壁后开挖空隙的系统。 [GB/T 34354—2017，定义 2.71]
3.17
物料运输系统material transport system 将管片、豆砾石和材料运输到使用区域的设备和装置的总称。
3.18
防卡机技术 jam preventing technology 根据工程实际状况，采用一切可行方案应对盾壳被围岩卡住的设计技术。 示例1：采用刀盘可长距离扩挖的方法。
3 JB/T 13672-2019
示例2: 采用支撑护盾外径小于或等于内伸缩护盾外径的方法。
型式与基本参数
4
4.1型式
掘进机的结构参见图1。
10
t
+
T
X
1
:.
2..
.V4..
A.
16
17
4
说明： 1—刀盘; 2-溜渣槽; 3—前护盾; 4-主驱动单元; 5稳定器; 6外伸缩护盾;
13- -尾护盾； 14 一管片拼装机； 15- -辅助推进液压缸; 16—推进液压缸; 17- 一防扭装置。
7- -内伸缩护盾;
伸缩液压缸; -支撑护盾；
8-
9
10—撑靴; 11一主机带式输送机; 12- 一超前钻机（选用）;
图1 结构示意图
4.2型号 4.2.1 型号编制方法
产品型号由产品代号和主参数组成，其表示方法如下：
E QYS 一
刀盘开挖直径，单位为毫米（mm）双护盾 (双) 岩石 (岩) 全断面 (全) 掘进机
4
