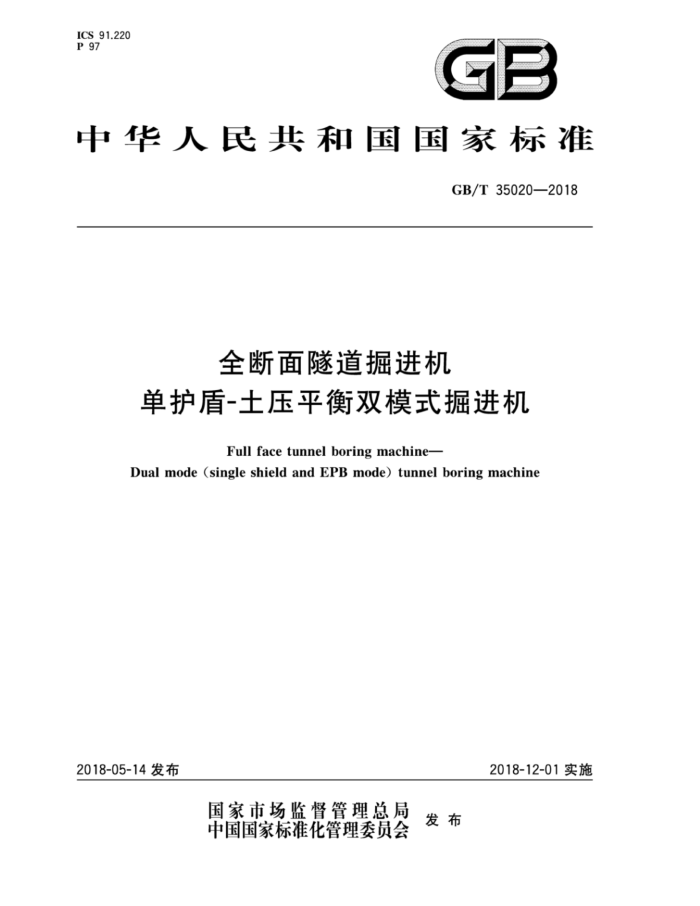

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T35020—2018
全断面隧道掘进机
单护盾-土压平衡双模式掘进机
Full face tunnel boring machine
Dualmode(single shieldandEPBmode)tunnelboringmachine
2018-12-01实施
2018-05-14发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 35020—2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 基本参数与型号
1
技术要求试验方法
5 6 1 检验规则
...
5
15 17 17 19 20 22
随行文件.. 标志、包装和运输
8 9 附录A（资料性附录) 单护盾-土压平衡双模式掘进机模式转换步骤附录B（资料性附录） 带式输送机电动机功率计算方法附录C（资料性附录） 检查记录表 GB/T 35020—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准起草单位：中铁工程装备集团有限公司、中铁七局集团有限公司、中铁四局集团有限公司、石
家庄铁道大学、中交天和机械设备制造有限公司、北京建筑机械化研究院、中国铁建重工集团有限公司、 中国水利水电第三工程局有限公司、北方重工集团有限公司。
本标准主要起草人：谭顺辉、卓兴建、张炳根、邓能伟、郭京波、张天举、刘双、程永亮、黄继敏、 党军锋、郑永光、贾连辉、毛三华、陆跃、杨绍普、王涛、张思妍、麻成标、许金林、韦丹、周紫晗。
I GB/T35020—2018
全断面隧道掘进机
单护盾-土压平衡双模式掘进机
1范围
本标准规定了单护盾-土压平衡双模式掘进机的术语和定义、基本参数与型号、技术要求、试验方法、检验规则、随行文件、标志、包装和运输
本标准适用于圆形断面的单护盾-土压平衡双模式掘进机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150（所有部分）压力容器 GB/T191 包装储运图示标志 GB/T 3766 液压传动系统及其元件的通用规则和安全要求 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB 5226.3 机械安全机械电气设备 第11部分：电压高于1000Va.c.或1500Vd.c.但不超过
36kV的高压设备的技术条件
GB/T 6388 运输包装收发货标志 GB/T 7932 气动对系统及其元件的一般规则和安全要求 GB/T 10595 带式输送机 GB/T13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 14039 液压传动 油液 固体颗粒污染等级代号 GB/T 17301 土方机械 操作和维修空间棱角倒钝 GB/T 20082 液压传动 液体污染 采用光学显微镜测定颗粒污染度的方法 GB/T34354— 2017 全断面隧道掘进机术语和商业规格 GB/T 34650 全断面隧道掘进机盾构机安全要求 GB/T34651— 2017 全断面隧道掘进机土压平衡盾构机 GB 50150 电气装置安装工程电气设备交接试验标准 GB50168—2006 电气装置安装工程电缆线路施工及验收规范 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.10 重型机械通用技术条件 牛第10部分：装配 JB/T 5000.11 重型机械通用技术条件 牛第11部分：配管 JB/T10205 液压缸
3术语和定义
GB/T34354一2017、GB/T34651一2017界定的以及下列术语和定义适用于本文件。为了便于使
1 GB/T35020—2018
用，以下重复列出了GB/T34354—2017、GB/T34651—2017中的某些术语和定义。 3.1
单护盾-土压平衡双模式掘进机dualmode（singleshieldandEPBmode）tunnelboringmachine 在隧道内可实现单护盾掘进模式和土压平衡掘进模式转换的全断面隧道掘进机。
3.2
单护盾掘进模式 single shield mode 不需要介质平衡隧道开挖面地层压力，通过刮渣板和溜渣槽集渣，以主机带式输送机出渣的掘进
方式。 3.3
土压平衡掘进模式 earthpressurebalancemode 以渣土为主要介质平衡隧道开挖面地层压力、通过螺旋输送机出渣的掘进方式。
3.4
标称直径 nominal diameter 前盾外径。 [GB/T34651—2017,定义3.2]
3.5
开挖直径 excavation diameter 刀盘旋转一周，最外端新刀（不包括超挖刀)刀刃形成的轨迹直径。 [GB/T34651—2017,定义3.3]
3.6
最大工作扭矩 maximum working torque 刀盘在工作转速范围内，主驱动单元能够输出的可持续工作的最大扭矩。 [GB/T34651—2017,定义3.5]
3.7
脱困扭矩 breaking out torque 刀盘在最大工作扭矩工况下无法转动时，主驱动单元所能够短时输出的最大扭矩。 [GB/T34651—2017,定义3.6]
3.8
刮渣板 反scraper 刀盘旋转时刮铲岩渣的装置。
3.9
溜渣槽 muck chute 将刀盘开挖的渣土导主机带式输送机的装置，也称集渣斗。 [GB/T 34354—2017,定义2.23]
3.10
稳定器 stabilizer 安装于盾体上，通过伸出动作支撑于洞壁以实现稳定盾体的装置， [GB/T34354—2017,定义2.89］
3.11
主机带式输送机 machinebelt conveyor 安装在主机内部，利用摩擦驱动以连续方式运输渣土的带式输送机，由机架、输送带、托辊、滚筒、张
紧装置、动力装置等组成。
[GB/T34354—2017,定义2.53]
