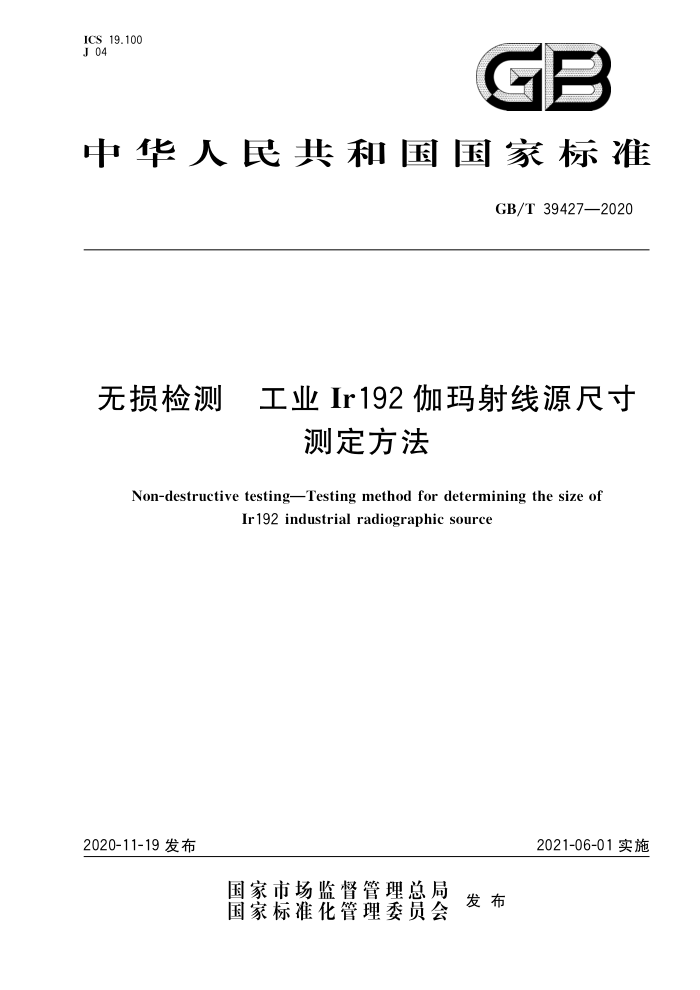

ICS 19.100 J 04
GB
中华人民共和国国家标准
GB/T39427—2020
无损检测 工业Ir192伽玛射线源尺寸
测定方法
Non-destructive testing-Testingmethodfordetermining the size of
Ir192industrial radiographic source
2021-06-01实施
2020-11-19 发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T39427—2020
目 次
前言
III
范围规范性引用文件术语和定义设备和器材
1
2
3
5 测定程序 6 伽玛射线源尺寸测定
伽玛射线源最大尺寸的确定检测报告
7
8
附录A（资料性附录） 种专门设计的导源管附录B（资料性附录） 伽玛射线源尺寸计算公式使用说明附录C（资料性附录） 检测报告样例 GB/T 39427—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本标准起草单位：国核电站运行服务技术有限公司、上海材料研究所、上海克洛力实业有限公司、海
门伽玛星探伤设备有限公司。
本标准主要起草人：王聪、汤国祥、蒋建生、潘炳勋、丁建平、杨恒亮、赵加冠、丁杰、马君、黄隐 GB/T39427—2020
铂、钨。
参考试样应具有与Ir192伽玛射线源相同的几何形状，宜与Ir192伽玛射线源的尺寸相近。推荐将参考试样进行封装或放在垫片上，参考试样的加工精度为士0.025mm。
与Ir192伽玛射线源一同封装的参考试样如图1所示。
说明： 1--Ir192伽玛射线源封装包壳，材质为不锈钢； 2 参考试样； 3———参考试样封装包壳，材质为不锈钢
图 1 与Ir192伽玛射线源一同封装的参考试样
配合垫片使用的参考试样如图2所示。
说明：
参考试样；垫片，材质为不锈钢。
2
图2配合垫片使用的参考试样
多个且尺寸不同的封装参考试样如图3所示。
X XX
ZZZ
说明： 1--参考试样封装包壳，材质为不锈钢： 2- 尺寸不同的参考试样注：α表示Ir192伽玛射线源封装包壳的直径。
图3多个且尺寸不同的封装参考试样
2 GB/T 39427—2020
4.5 5X射线机
推荐使用320kV以下的X射线机，焦点尺寸应不大于3mm。 4.6胶片系统
应选用GB/T19348.1一2014规定的C3类或更优的胶片系统。应不使用增感屏。 4.7 图像尺寸测量工具
图像尺寸测量工具应具有0.1mm间隔的内置式格线，放大倍率在5倍～10倍之间。
5测定程序 5.1概述
已知参考试样的尺寸，使用X射线机对参考试样、Ir192伽玛射线源同时曝光，测量得到参考试样和Ir192伽玛射线源在射线照相底片上的图像尺寸，通过计算得到Ir192伽玛射线源的尺寸。 5.2 2透照布置
透照布置要求见图4。参考试样和导源管端部（Ir192伽玛射线源）放置在胶片上方，水平方向上尽量紧贴。透照布置的放大倍数为1.2,X射线机焦点与胶片的距离（F）为900mm～1200mm，参考试样、导源管与胶片的距离（b）为150mm~200mm。 应采用准直装置，确保X射线的主射线束对准参考试样、导源管区域的中心。
俯视图
C-C
说明： 1—X射线机：
参考试样和Ir192伽玛射线源：胶片；参考试样（俯视图）： Ir192伽玛射线源（俯视图）。
2— 3- 4 5
图4透照布置示意图
3 GB/T39427—2020
可使用专门设计的装置固定参考试样和Ir192伽玛射线源。 一种专门设计的导源管如图5所示，参考试样封装在导源管的端部，装置末端带有与导源管匹配的螺纹，可与伽玛射线机进行连接，其制作要求及相关尺寸可参见附录A。
?
@
t
说明： 1 与导源管匹配的螺纹； 2 源辉； 3————Ir192伽玛射线源； 4—--导源管端部； 5—--导源管； 6—-参考试样。
图5一种专门设计的导源管
图6所示是一种专门设计的固定装置，用于固定参考试样和导源管端部（Ir192伽玛射线源）。
D @
说明： 1-—-源辫； 2 固定装置； 3—-参考试样； 4————Ir192伽玛射线源； 5———导源管端部。
图6 一种专门设计的固定装置
5.3 识别标记
底片上应显示识别标记，至少包括下列内容：
Ir192伽玛射线源编码及序列号；参考试样尺寸；测定单位标识；测定日期。
应避免识别标记图像与参考试样、Ir192伽玛射线源的图像重叠。
4 GB/T39427—2020
5.4曝光
曝光前，根据Ir192伽玛射线源的活度，按表1设置X射线机的管电压和管电流。对居于两值之间的活度，可通过线性内插法计算X射线强度，再估算管电压、管电流。曝光时间应确保底片光学密度满足5.7的要求。
将Ir192伽玛射线源驱动至导源管端部后，打开X射线机“高压”开关。应使用较短的导源管，并尽量在短时间内完成操作，
曝光结束后，切断X射线机“高压”开关，同时将Ir192伽玛射线源收回至伽玛射线机中。
表1X射线机管电压、管电流要求
Ir192伽玛射线源
X射线机参数
距离1m处的射线强度/(R/h)
活度/Ci 30
管电压/kV
管电流/mA
160 200 160 250 160 250 160 250 300
5 3 10 4 15 6 20 8 6
14.4
100
48
150
70.8
96
200
5.5曝光次数
旋转导源管端部（Ir192伽玛射线源），间隔90°透照两次，Ir192伽玛射线源投影图像的尺寸取两次测量中的较大值。 5.6暗室处理
胶片的暗室处理应按照胶片及化学药剂制造商推荐的条件进行，可采用自动处理或手工处理方式，推荐自动处理方式。 5.7底片光学密度
底片的光学密度应满足以下要求：
参考试样图像中心位置、Ir192伽玛射线源图像中心位置的光学密度应在1.53.0之间；参考试样封装包壳图像光学密度与参考试样图像光学密度至少相差0.1。
伽玛射线源尺寸测定
6
射线照相底片应在满足4.3要求的观片灯上进行评定。 圆柱体Ir192伽玛射线源尺寸的测定步骤如下：
测量参考试样尺寸，包括：圆柱体的底面直径Φ1和高度h1；使用满足4.7要求的图像尺寸测量工具，测量底片上参考试样的图像尺寸，应从图像能见边缘
5 ICS 19.100 J 04
