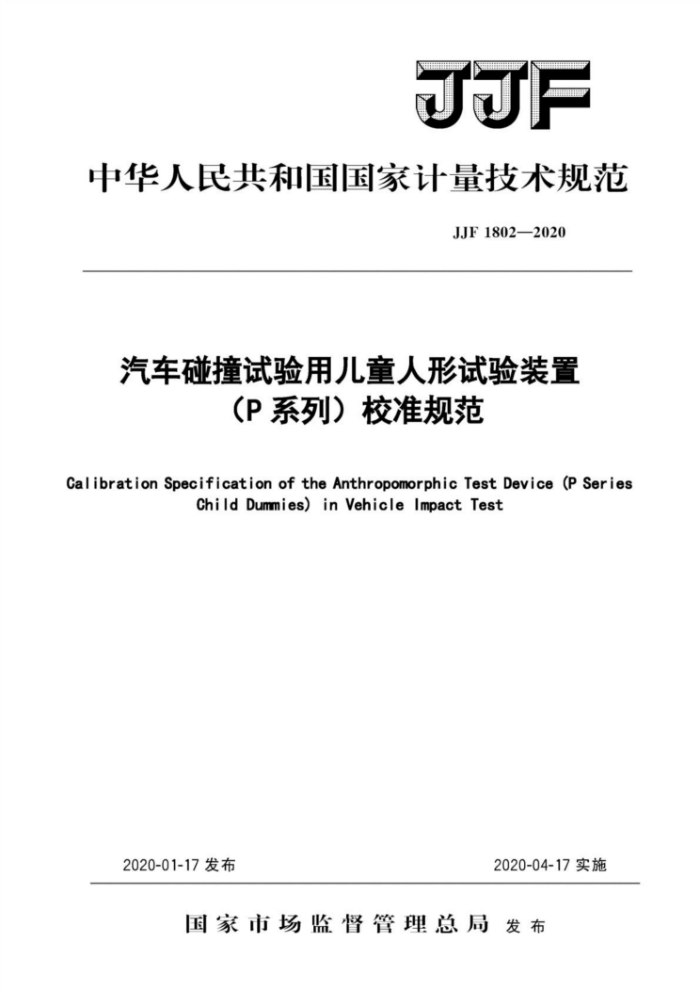

JJF
中华人民共和国国家计量技术规范
JJF1802—2020
汽车碰撞试验用儿童人形试验装置
（P系列）校准规范
Calibration Specification of the Anthropomorphic Test Devlce (p Series
Child Dumumies)in Vehiole lmpaotTest
2020-01-17发布
2020-04-17实施
国家市场监督管理总局发布 JJF1802—2020
汽车碰撞试验用儿童人形试验装置（P系列）校准规范 CalibrationSpecificationofthe AnthropomorphicTestDevice(PSeriesChild Dummies)inVehicleImpact Test
JJF1802—2020
归口单位： 全国振动冲击转速计量技术委员会主要起草单位： 上海机动车检测认证技术研究中心有限公司
深圳中航技术检测所
参加起草单位： 上海汽车集团股份有限公司乘用车公司
中国航空工业集团公司第三0四研究所
本规范由全国振动冲击转速计量技术委员会负责解释。 JJF1802—2020
本规范主要起草人：
沈自伟（上海机动车检测认证技术研究中心有限公司）魏居锋（深圳中航技术检测所）赵敬月（上海机动车检测认证技术研究中心有限公司）
参加起草人：
李善明（中国航空工业集团公司第三0四研究所）
彭育（上海机动车检测认证技术研究中心有限公司）苏醒（上海汽车集团股份有限公司乘用车公司） JJF1802—2020
录
目
引言 1 范围 2 引用文献 3术语和定义 4 概述. 5计量特性 6校准条件. 7校准项目和校准方法. 8校准结果表达 9复校时间间隔. 附录A 原始记录格式.. 附录B外形尺寸（1）附录C 外形尺寸（2）附录D 部件质量.. 附录E腹部填充物. 附录F 推荐校准用设备示意图附录GP系列儿童假人颈部弯曲特性测量结果的不确定度评定.
(II) (1) (1) (1) (1) (2) (2) (3) (8) (8) (9) (10) (11) (13) (14) (15) (17)
I JJF1802—2020
引言
本规范以JJF1071《国家计量校准规范编写规则》、JJF1001《通用计量术语及定义》
JJF1059《测量不确定度评定与表示》作为校准规范制定工作的基础性规范，根据儿童约束系统试验的需求，参照GB27887《机动车儿童乘员用约束系统》，制定了本规范。本规范为首次制定。
Ⅱ JJF1802—2020
汽车碰撞试验用儿童人形试验装置（P系列）校准规范
1范围
本规范适用于汽车约束系统试验用P系列儿童人形试验装置（以下简称P系列儿童假人）的校准。P系列特指新生儿、9个月、18个月、3岁、6岁及10岁儿童假人，分别用PO0、P0.75、 P1.5、P3、P6、P10表示。 2引用文献
凡是注日期的引用文件，仅注日期的版本适用于本规则；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规则。
GB27887《机动车儿童乘员用约束系统》 ECER44（欧洲经济委员会颁布的第44号指令《关于批准机动车儿童乘员用约束系统（儿
童约束系统）的统一规定》） 3术语 3.1P系列儿童人形试验装置P-serieschilddummies
儿童约束系统安全性能等试验中各个年龄段儿童在汽车中使用的安全座椅、安全带的安全性所需要的测试设备。 3.2腹部填充物themodelingclaysample
放置在假人腰椎的塑性粘土，其形状为长方体。 3.4腹部嵌入物theabdominalinsert
结合腹部填充物用于完全填补P系列儿童假人上下躯干与腰脊柱之间的空间由软性泡
沫塑料。 4概述
本规范是通过将特定的试验力作用于P系列儿童假人的各个部件（颈部、腹部、腰椎、肩部等），同时检测这些部位的位移变化量值，以获得其抗冲击的能力。相对其他系列的儿童假人， P系列儿童假人有结构简单，试验成本低廉等特点，而被广泛应用。
制作P系列儿童假人是根据新生儿、9个月、18个月、3岁、6岁、10岁儿童身体架构，以金属和聚酯替代骨骼作为躯干，以发泡聚氨酯替代肌肉覆盖躯干，并在假人身体的特定部位安装各个类型的传感器，用于表征汽车碰撞等试验中不同伤害类型所对应的量值。 5计量特性 5.1通用技术要求
外观检查，表皮无裂痕及破损。 P系列儿童假人主要外形部件尺寸及质量需符合表1要求
表1外形尺寸及质量要求 JJF1802—2020
序号 校准项目
允许误差(1) ±5 mm ±10 mm ±6 mm ±10 mm ±10 mm ±10 mm ± 0. 10 kg ± 0. 05 kg ± 0. 10 kg ± 0. 10 kg ± 0. 10 kg ± 0. 10 kg ± 0. 20 kg ± 0. 20 kg ± 0. 30 kg ± 0. 50 kg ± 0. 70 kg
技术要求 345 mm 450 mm 495 mm 560 mm 636 mm 725 mm 2. 20 kg 2. 73 kg 2. 70 kg 3. 45 kg 3. 60 kg 3. 40 kg 9. 00 kg 11. 01 kg 15.00 kg 22. 00 kg 32.00 kg
P系列类型
PO PO. 75 P1. 5 P3 P6 P10 PO. 75 P1. 5 P3 P6 P10 PO PO. 75 P1. 5 P3 P6 P10
1 外形尺寸（坐高）
头部（含颈部）
2 质量
总质量
注1允许误差亦可根据实际使用需要参照P系列儿童假人原供应商推荐值
5.2计量特性列表
表2计量特性
序号 校准项目
技术要求 10. 0mm 22.0mm 11. 5mm
允许误差
P系列类型 PO.75、P3、P6、
±1. 0mm ±2. 0mm ±2.0mm
颈部弯曲特性
1
P10 P1. 5
PO.75、P3
腹部嵌入物挤压特性
2
P6、P10 P1. 5 P1. 5 PO
13. 0mm 12. 0mm 10. 5mm 40mm
±2. 0mm ±2. 0mm ±1. 5mm ±10 mm
3 腰椎拉伸特性 4 肩部硬度特性
6 校准条件 6.1 校准环境条件 6.1.1室温（18~22）℃ 6.1.2相对湿度 （10~70）% 6.2 测量标准及其他设备
测量标准及其他设备需符合表3要求
2 JJF1802—2020
表3测量标准技术指标
校准设备及要求
序号 1 2 3 4 5
设备名称钢直尺高度尺电子天平百分表力值码组
技术指标
测量范围：（0~1000）mm，MPE：±1mm 测量范围：（0~300）mm，MPE：±0.25mm 测量范围：（0.01～50）kg，等级测量范围： (0~5 50)mm，MPE：±0.01mm 20N、30N、 50N, 100N、250N，MPE±1% 测量范围： （0～24）小时， MPE: ±0.50s 测量范围： (0.1~10)Nm，3级测量范围： (1～300)N，1级测量范围： （0~200）mm， MPE:± 0.5mm
秒表扭矩扳手推拉力计钢直尺
6 7 8 9
7.校准项目和方法
外形及部件检查，要求部件无破损。 7.1外形尺寸（坐高）校准时需确保测量仪器接触儿童假人被测量点的皮肤，皮肤无明显变形。P系列儿童假人放置在水平面，臀部、背部和头都靠在垂直面，坐高测量结果需满足5.1要求， 7.2部件质量
P系列儿童假人头部（含颈部）以及总质量需满足5.1要求，其余质量要求见附录D，
可根据客户需要选校。 7.3颈部弯曲特性校准 7.3.1P0.75、P3、P6和P10儿童假人的校准 7.3.1.1校准前准备
见图1，高度尺放置在平整的支撑面上，把带有颈部（不含头部）的P系列儿童假人水平放置在一个水平支撑面上，并使其颈部伸出支撑面边缘，对颈部的第一节的螺母进行预紧至颈部部件无缝隙，记录颈部第一节中心的初始位置do。 7.3.1.2校准方法
如图1所示，对颈部的第一节的螺母施加一个竖直向下50N的负载力，记录颈椎第一节中心位置d，按公式1计算颈部弯曲特性，其应满足表2要求。当颈部弯曲特性不能满足要求时，调节螺母预紧程度，直至符合要求。 7.3.2P1.5儿童假人的校准 7.3.2.1校准前准备
如图2所示，将一个完整的颈部（包括头-颈联接轴、橡皮柱、下颈部缓冲器、颈部联接
3 JJF
