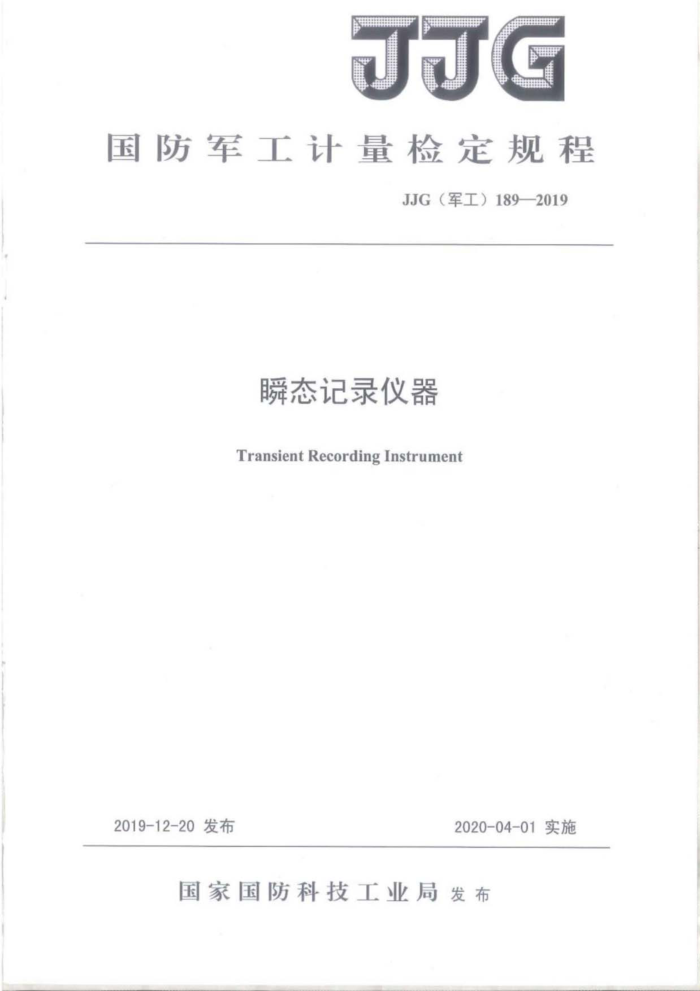

JJG
国防军工计量检定规程
JJG（军工）1892019
瞬态记录仪器
Transient Recording Instrument
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）189—2019
瞬态记录仪器检定规程 Verification Regulation of TransientRecordingInstrument
JJG（军工）189—2019
主要起草单位：国防科技工业第一计量测试研究中心
参加起草单位：国防科技工业第二计量测试研究中心
国防科技工业电学一级计量站 JJG（军工）189—2019
本规程主要起草人：
付军立 （国防科技工业第一计量测试研究中心）崔晓娟 （国防科技工业第一计量测试研究中心）梁志国 （国防科技工业第一计量测试研究中心）
参加起草人：
朱珠 （国防科技工业第二计量测试中心）金海彬 （国防科技工业电学一级计量站）欧阳普忠 （国防科技工业第一计量测试研究中心）王文健 （国防科技工业第一计量测试研究中心） JJG（军工）189—2019
目录
1范围 2引用文件... 3术语和定义， 4概述.. 5计量性能要求. 6通用技术要求 6.1外观及附件. 6.2工作正常性 7计量器具控制. 7.1检定条件. 7.2检定项目 7.3检定方法. 7.4检定结果的处理。 7.5检定周期附录A 检定结果记录格式附录B 检定证书、检定结果通知书内页格式附录C 最小二乘法拟合算法
2
2
.3 B
...15 ..15 ..16 ..19
21
国防军工 JJG（军工）189—2019
瞬态记录仪器检定规程
范围本规程适用于数据采集器、数字化仪等瞬态记录仪器（采样位数≤16bits、采样速率≤
100GSa/s、频带宽度6GHz）的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用了下列文件： JF1048数据采集系统校准规范凡是注日期的引用文件，仅注日期的版本适用于本规程：凡不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规程 3术语和定义
JF1048界定的及以下术语和定义适用于本规程 3.1采集速率acquisitionrate
瞬态记录仪器在采集数据过程中，某一采集通道在单位时间内采集的可读有效数据个数称为该通道的采集速率。 3.2动态有效位数dynamic stateeffectivebits
模数转换器动态量化误差所对应的模数转换的有效位数称之为动态有效位数。 4 概述
瞬态记录仪器的工作原理是：对输入电信号进行衰减或放大预处理，经采样、保持，由模/数转换器（A/D）按一定的时间间隔采样量化，形成二进制数据进行存储，最后由计算机进行处理和显示。瞬态记录仪器分为台式和板卡式：包括数据采集器和数字化仪等，用于电信号的测量。 5计量性能要求
以瞬态记录仪器技术说明书规定的技术指标为准，无规定时以本规程为准 5.1直流增益
测量范围：0.1~104：最大允许误差：±（0.01%~2%） 5.2线性度
线性度误差：±（0.01%~0.1%） 5.3误差限
最大允许误差：土（0.01%~2%） 5.4动态有效位数
表1 动态有效位数计量性能要求表
标称值（bits）
最大允许误差（bits）
8
-2 JJG（军工）189—2019
表1（续）
最大允许误差（bits）
标称值（bits）
-3 -3 -4
12 14 16
5.5交流增益
测量范围：0.1~104；最大允许误差：±（0.01%~2%）。 5.6采集速率
测量范围：25Sa/s~100GSa/s；最大允许误差：±（7×10-5~1×10-3）。 5.7频带宽度
测量范围：DC~6GHz。 5.8上升时间
测量范围：≥75ps。 5.9输入电阻
测量范围：50Q~100G2；最大允许误差：±（0.1%~10%）。 5.10时基
最大允许误差：±（1×10-6~1×104）。 5.11校准信号
1）频率范围：50Hz~10kHz；最大允许误差：±（1×10-~1×10-3） 2）幅度范围：0.5V~10V；最大允许误差：±（1%~5%）。
6通用技术要求 6.1外观和附件
a）瞬态记录仪器的铭牌或外壳上一般应有产品名称及型号、制造厂名称或商标、制造日期和出厂编号：
b）瞬态记录仪器开关、按键、旋钮等可正常操作，标志清晰明确，外露件不应有影响测量功能的松动和机械损伤：
c）供电电源的标志及电压和频率范围指示明确： d）被检定的瞬态记录仪器应配有适配器、专用连接线、相应的硬件环境及软件资料。
6.2工作正常性
a）按使用说明书通电，瞬态记录仪器的指示灯、显示屏应能按正常工作方式显示； b）瞬态记录仪器的测量、采集数据功能正常。
7计量器具控制 7.1检定条件 7.1.1检定用设备
2 JJG（军工）189—2019
检定用设备应经过计量技术机构检定合格，并在有效期内。 a）直流电压源：
1）直流电压输出范围：土（10mV~1000V）： 2）最大允许误差：±（4x106~1×10-5）。
b）交流电压源：
1）交流电压输出范围：10mV~1000V（10Hz~1MHz）； 2）最大允许误差：±（5×10-5~9×10-3）。
c）信号发生器：
1）正弦波输出频率：50kHz～6.4GHz； 2）正弦波输出幅度：5mV~5V（峰峰值，502）： 3）幅度平坦度：±0.5dB。
d）快沿脉冲信号发生器：
阶跃脉冲信号上升时间：25ps；最大允许误差±3ps。 e）时标信号发生器：
时标周期：1ms~100ms；最大允许误差：±2.5×10-7。 f）合成信号发生器：
1）频率范围：50kHz~3GHz，最大允许误差：±1×10-8 2）输出幅度：-40dB~10dB，最大允许误差：±0.4dB。
g）频率计：
频率测量范围：50Hz~100MHz；最大允许误差：±1×10-7。 h）电阻测量仪：
电阻测量范围：50Q~100MQ2最大允许误差：±（0.01%~0.08%）。 i）直流电阻：
1）标称值：502、10k2、100kQ2：最大允许误差：±0.02% 2）标称值：1M2、10M2、100M2、1GQ；最大允许误差：±0.1%。
j）阻抗匹配器：
标称值：502：最大允许误差：±0.5%。
7.1.2环境条件
a）环境温度：20℃±5℃； b）相对湿度：不大于80% c）供电电源：（220±22）V，（50±1）Hz； d）其他：检定过程中，周围无影响瞬态记录仪器和标准设备性能的振动、冲击及电
磁辐射。 7.2检定项目
A JJG（军工）189—2019
瞬态记录仪器的检定项目见表2。
表2检定项目表
使用中检查
后续检定
序号 I 2 3 4 5 6
首次检定
检定项目名称外观和附件工作正常性直流增益
+ +
+ + + + + + + + +
+ + + + + + + + +
线性度误差限
1 + - 1 - - -
动态有效位数交流增益采集速率频带宽度上升时间输入电阻
8 9 10 11 12 13
+（适用时）
+（适用时）
+
-
+
+（适用时）
+（适用时） +（适用时）
时基校准信号
+（适用时） +（适用时）
注： “+”为应检项目， “_”为不检项目。 7.3 检定方法 7.3.1 外观和附件检查
目视检查瞬态记录仪器符合6.1的要求。 7.3.2 工作正常性检查
a）按使用说明书通电检查，瞬态记录仪器的指示灯亮，显示屏显示正常测量界面； b) 在测量通道加入其量限内的任意非零恒定信号，应能正常采集数据。
7.3.3 检定前准备
a) 仪器预热按使用说明书的要求或预热30min； b）检定过程中，瞬态记录仪器被检通道的量程应至少选择低、中、高三个量程。
7.3.4直流增益
检定步骤如下： a）按图1连接仪器； b）将瞬态记录仪器被检通道置于直流耦合、自动触发工作方式，选择量程，并设定
直流偏置为零；
O
+O
瞬态记录仪器
直流
电压源 -0
计算机
输出端
输入端
图1 直流增益检定的连接示意图
4 JJG
