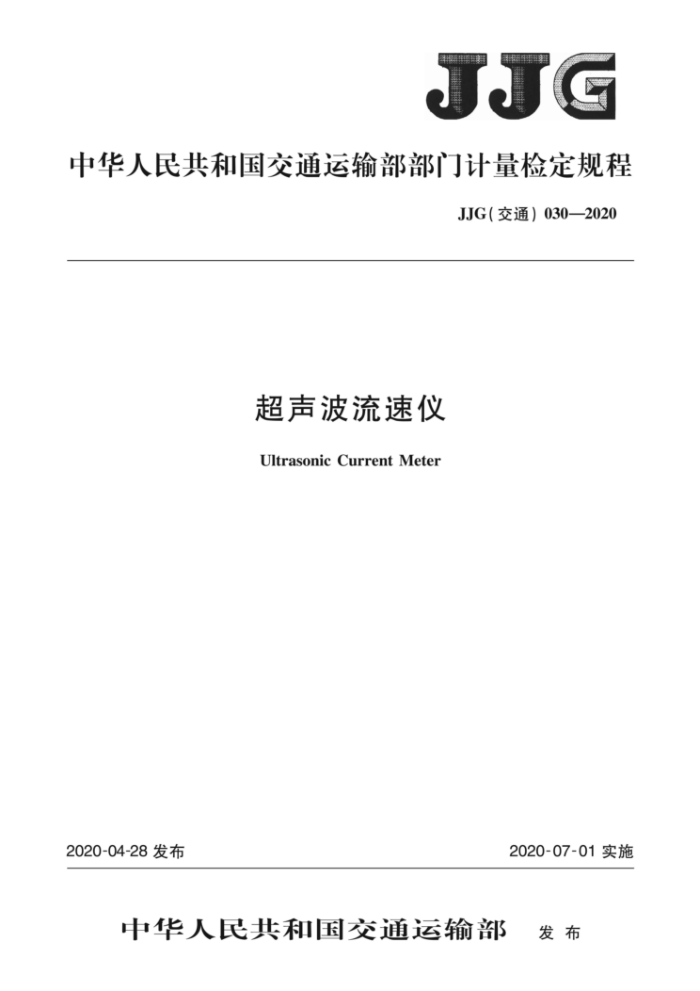

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）030—2020
超声波流速仪 UltrasonicCurrentMeter
2020-04-28发布
2020-07-01实施
中华人民共和国交通运输部 发布 JJG（交通）030—2020
超声波流速仪
检定规程
JJG（交通）030—2020 代替JJG（交通）030—2004 宝宝宝
VerificationRegulation of Ultrasonic Current Meter
归口单位：全国水运专用计量器具计量技术委员会
主要起草单位：交通运输部天津水运工程科学研究所
国家水运工程检测设备计量站
参加起草单位：广州中海达卫星导航技术股份有限公司
交通运输部东海航海保障中心上海海事测绘中心长江航道测量中心中交天津航道局有限公司武汉长江航道救助打捞局
本规程由全国水运专用计量器具计量技术委员会负责解释 JJG（交通）030—2020
本规程主要起草人：
曹媛媛（交通运输部天津水运工程科学研究所）柳义成（国家水运工程检测设备计量站）韩鸿胜（交通运输部天津水运工程科学研究所）高辉（国家水运工程检测设备计量站）窦春晖（国家水运工程检测设备计量站）
参加起草人：
姜军毅（广州中海达卫星导航技术股份有限公司）张良（交通运输部东海航海保障中心上海海事测绘中心）简波（长江航道测量中心）周云亮（中交天津航道局有限公司）毕文焕（武汉长江航道救助打捞局）罗宇（山东科技大学）仇付鹏（广州中海达卫星导航技术股份有限公司）李妍（国家水运工程检测设备计量站）吴晓雪（国家水运工程检测设备计量站）高术仙（国家水运工程检测设备计量站）周振杰（国家水运工程检测设备计量站） JJG（交通）030—2020
目 录
引言 1 范围 2 术语
概述 4 计量性能要求 5 通用技术要求 6 计量器具控制附录A 超声波流速仪检定记录表格式附录B 超声波流速仪检定证书内页格式附录C超声波流速仪检定结果通知书内页格式
3
10 12
1 JJG（交通）030—2020
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写。 本规程代替JJG（交通）030一2004《水运工程超声波流速仪》。与JJG（交通）030-
2004相比，除编辑性修改外，主要技术变化如下：
修改了适用范围，明确本规程适用于单点式超声波流速仪的首次检定、后续检定
和使用中检查（见第1章，2004年版的第1章）；
删除了引用文献（见2004年版的第2章）； -增加了水声换能器和超声波流速仪的术语和定义（见第2章）；修改了计量性能要求中的测量范围、准确度（见4.1、4.2,2004年版的第4章）；删除了通用技术要求中的一般要求和显示记录（见2004年版的第5章）；一修改了计量器具控制中的检定环境条件、检定设备（见6.1.1、6.1.2,2004年版
的6.1.1、6.1.2）；
一修改了检定方法和计算公式（见6.3,2004年版的6.3、附录A）；修改了超声波流速仪检定记录表格式（见附录A，2004年版的附录B）。 JG（交通）030一2020的历次版本发布情况为：
—JJG（交通）030—2004。
II JJG（交通）030—2020
超声波流速仪检定规程
1范围
本规程适用于超声波流速仪的首次检定、后续检定和使用中检查。
2术语
下列术语和定义适用于本规程。
2.1
水声换能器 underwateracoustictransducer 用在水中进行声电或电声转换的器件，分为发射换能器和接收换能器。
2.2
超声波流速仪ultrasoniccurrentmeter 应用超声波在水流中的传播特性来测定一组或多组换能器位置处平均流速的仪器。
3概述
超声波流速仪（以下简称“流速仪”）适用于江河、海洋、港口、航道等水运工程水域内或模型试验水域内的点流速测量。
流速仪主要由发射换能器、接收换能器和计算机组成，结构示意图见图1。 流速仪发射换能器发射脉冲声波，水体中的悬浮物或泥沙等对声波产生不规则散射，
散射回波被接收换能器接收，根据多普勒频移效应和矢量合成算法测算水体流速和流向。
C0
说明：
发射换能器：
一计算机。
5-
2——接收换能器；
图1流速仪结构示意图
4计量性能要求 4.1测量范围 4.1.1流速：0.03m/s~5m/s。
1 JJG（交通）030—2020
4.1.2流向：0°~360° 4.2示值误差 4.2.1流速示值最大允许误差：±（×1%+0.01）m/s（v表示流速测量值）。 4.2.2流向示值最大允许误差：±1°。 4.3分辨力
分辨力应不大于0.001m/s。 4.4重复性 4.4.1 流速重复性应不大于其最大允许误差的0.3倍。 4.4.2 流向重复性应不大于其最大允许误差的0.3倍。 5通用技术要求 5.1外观
流速仪表面涂层应牢固、均匀、无斑点锈迹。 5.2铭牌
流速仪应有清晰的铭牌，标有产品名称、型号、生产厂家、仪器编号及出厂日期等。 6 计量器具控制 6.1检定条件 6.1.1 检定环境条件
环境条件要求如下： a） 温度：20℃±15℃； b) 相对湿度：应不大于95%； c) 检定过程中流速仪应不受到强磁场和强电场的干扰： d) 交流供电：电压220V，允许偏差±10%，频率为50Hz，允许偏差±6%； e) 直流供电：电压12V，24V，48V，60V，允许偏差±10%。
6.1.2 检定设施及设备
检定设施及设备要求如下： a) 检定水槽：长度应不小于40m.宽度应不小于1.5m.深度应不小于1.2m； b) 钢卷尺（或激光测距仪）：测量范围0~100m，准确度等级2级； c) 计时器：测量范围0~1×10°s，最大允许误差±0.001s； d) 角度转盘：与流速仪安装支架同轴.测量范围0°~360°，最大允许误差±0.1°； e) 试验车，要求如下：
1）试验车可设置运行速度，速度范围0.01m/s~5.0m/s； 2）试验车可加速至设定速度并匀速运行，直至减速停止于水槽另一端。
6.2检定项目
检定项目见表1，检定记录表见附录A。
表1检定项目一览表
检定项目
首次检定
后续检定
使用中检查
外观铭牌
+ +
+ +
+ +
2 JJG（交通）030—2020
表1 (续)
检定项目流速示值误差流向示值误差流速重复性流向重复性注：“+”表示需要检定的项目，“-”表示不需要检定的项目
首次检定
后续检定
使用中检查
+ + + +
+ +
× + + +
6.3检定方法 6.3.1外观
采用目测和手检的方法检查外观。 6.3.2铭牌
采用目测的方法检查铭牌。 6.3.3示值误差 6.3.3.1试验前准备
试验车从水槽一端启动.根据运动状态将水槽导轨分为加速段、匀速段和减速段，在匀速段内设置2个固定信号点作为流速测量的起点和终点。 6.3.3.2流速
流速检定步骤如下： a） 安装流速仪在试验车的安装支架上，降低安装支架至水面以下，调节流速仪入水
深度为0.5m，启动流速仪。 b) 设置试验车运行速度0.1m/s。 c) 检定水槽水体静止无明显波动后启动试验车，待试验车进人匀速状态，在流速仪
上读取并记录30个流速示值。
d) 试验车通过流速测量起点时，触发信号启动计时器，试验车通过流速测量终点
时，触发信号停止计时器，计时器测量并记录试验车通过两点的时间。 e) 读取计数器中的时间数据，用钢卷尺（或激光测距仪）测量流速测量起点和终点
之间的距离，按式（1）计算试验车的平均速度作为标准流速值。
L, - Lo
(1)
UB:
t
式中：VB 试验车的平均速度（m/s）；
L,- 流速测量终点距离水槽边壁的距离（m）； Lo- 流速测量起点距离水槽边壁的距离（m）；
试验车通过流速测量起点和终点的时间（s）。
f）按式(2)计算流速示值误差。
AU=V-VB
(2)
式中：Av—流速示值误差（m/s）；
-流速仪示值算术平均值（m/s）。
3
