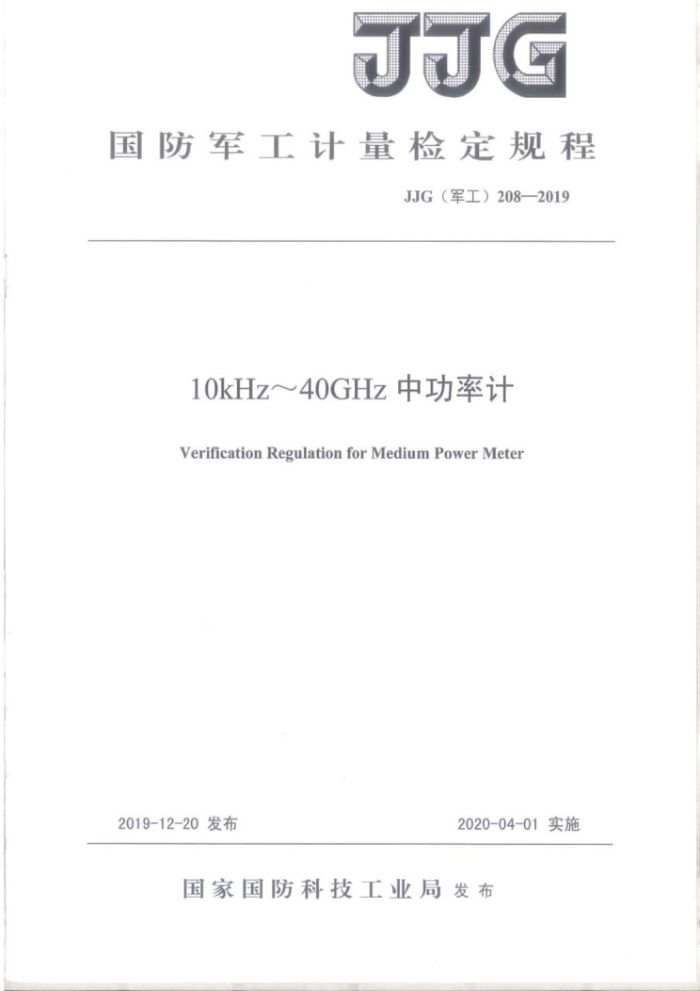

国防军工计量检定规程
JJG（军工）2082019
10kHz～40GHz中功率计
VerificationRegulationforMediumPowerMeter
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）208—2019
10kHz～40GHz中功率
计检定规程
JJG（军工）208—2019
VerificationRegulationforMedium
PowerMeter
起草单位：国防科技工业第二计量测试研究中心 JJG（军工）208--2019
本规程起草人：
侯海娇 （国防科技工业第二计量测试研究中心）刘挺 （国防科技工业第二计量测试研究中心）陈云梅 （国防科技工业第二计量测试研究中心）杨绪军 （国防科技工业第二计量测试研究中心）张伟伟 （国防科技工业第二计量测试研究中心）杨 琳 （国防科技工业第二计量测试研究中心）张萌 （国防科技工业第二计量测试研究中心） JJG（军工）208—2019
目录
前言 1范围.. 2概述... 3计量性能要求. 3.1指示器量程刻度 3.2射频功率， 3.3电压驻波比... 4通用技术要求 4.1外观及附件 4.2工作正常性.. 5计量器具控制. 5.1检定条件.. 5.2检定项目 5.3检定方法 5.4检定结果的处理 5.5检定周期. 附录A检定记录格式附录B级联耦合器法原理.
1
2
11
12 15
国防军工 JJG（军工）2082019
前言
本规程依据JF（军工）1一2012《国防军工计量检定规程编写规则》编制，相关术语及测量不确定度评定避循JJF1001-2011《通用计量术语及定义》和JJF1059.1---2012《测量不确定度评定与表示》两个文件。 JJG（军工）208—2019
10kHz～40GHz中功率计检定规程
1范围
本规程适用于新制造、新购置、使用中和修理后的，频率范围10kHz40GHz，功率范围0.1W～2500W的射频中功率计的首次检定、后续检定和使用中检查。 2概述
中功率计是用来测量射频信号功率的仪器。按接入系统方式的不同，中功率计可分为通过式和终端式：按工作原理可分为热电偶式中功率计和量热式中功率计等，也可以采用高功率衰减器或定向耦合器与小功率计组合中功率计。
热电偶式中功率计的原理是把热电偶的热结点置于射频电磁场中，使之直接吸收射频功率，热结点的温度便上升，并由热电偶检测出温度差，该温差热电势便可作为射频功率的量度。
量热式中功率计分为干式和流体式量热计。其原理是当负载加恒定的射频功率时，在负载和参考端之间产生一个恒定的温差，然后用直流或交流功率替代射频功率，假定射频功率和直流或交流功率在负载上有相等的热效应，那么就可以根据直流或交流功率与温差电动势之间的关系来确定被测射频功率。 3计量性能要求 3.1指示器量程刻度：
功率范围：0.1W~10W，引用误差：±（3.0%~7.0%）。 3.2射频功率：
10kHz~220MHz，0.1W~2500W 220MHz~1GHz，0.1W~1000W； 1GHz~18GHz，0.1W~200W
18GHz-40GHz，0.1W~40防军工
最大允许误差：±（2.3%~10%）。 3.3电压驻波比：1.00~2.00 4通用技术要求 4.1外观及附件
被检中功率计外观应完好，各开关、按键等应调节正常，无影响正常工作的机械损伤，附件应齐全，非首次检定应有前次检定证书。 4.2工作正常性
被检中功率计通电预热后指示正常，零点稳定可调，有自校准功能的应能按仪器说明书要求完成自校准。 JJG（军工）208---2019
5计意器真控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定或校准，符合使用要求，并在有效期内。 a）信号发生器：
1）频率范围：10kHz40GHz 2）频率偏差：土1×106 3）输出功率范围：-70dBm~+14dBm
b）功率放大器
1）频率范围：10kHz40GHz; 2）输出功率：0.1W~2500W； 3）谱波抑制：≤-20dBc： 4）输出电压驻波比：≤2.5。
c）标准中功率计
1）频率范围：10kHz40GHz 2）功率范围：0.1W~2500W，测量不确定度：1.5%~5.0%（k=2）； 3）电压驻波比：≤1.3。
d）中功率传递标准
1）频率范围：10kHz40GHz 2）功率范围：0.1W2500W，测量不确定度：1.7%~5.0%（k-2）
）定向耦合器（4个）
1）频率范围：10kHz40GHz 2）功率范围：0.1W~2500W： 3）耦合度：10dB、20dB、40dB、50dB 4）输出端电压驻波比：≤1.2。
）标准小功率计
1）频率范围：10kHz~40GHz; 2）功率范围：10uW~10mW 3）校准因子不确定度：1.0%~3.5%（k-2）。
g）小功率计（3台）
1）频率范围：10kHz40GHz; 2）功率范围：1uW~100mW 3）校准因子不确定度：1.2%~4.0%（k=2）。
h）负载
2 JJG（军工）208—2019
1）频率范围：10kHz～40GHz； 2）功率范围：0.1W~2500W； 3）电压驻波比：≤1.3。
i）衰减器
1）频率范围：10kHz～40GHz； 2）输入功率：5W10W； 3）衰减量：20dB。
j）直流稳压电源
1）电压：100mV~25V，最大允许误差：±（0.1%xU+0.002）V 2）电流：20mA~1A，最大允许误差：±（0.1%×I+0.001）A。
k）直流电流表
测量范围：20mA~1A，0.1级。 1）数字多用表
电阻：102～1k2，最大允许误差：±0.1%。 m）网络分析仪
1）频率范围：10kHz～40GHz； 2）电压驻波比：1.00~3.00； 3）电压驻波比测量不确定度：2.0%~5.0%（k=2）。
5.1.2环境条件
a）环境温度：23℃±5℃； b）相对湿度：≤80%； c）供电电源：（220±11)V，（50±1)Hz； d）其他：周围无影响检定系统正常工作的机械振动和电磁干扰。
5.2检定项目
中功率计的检定项目见表1。
表1检定项目
检定项目名称外观及工作正常性检查
序号 1 2 3 4 注1：“”为应检项目，“_”为可不检项目， 2：具体检定项目以被检中功率计说明书的技术要求为准。
首次检定
后续检定
使用中检查
+ + + +
+ + + +
+
指示器量程刻度
射频功率电压驻波比
+
