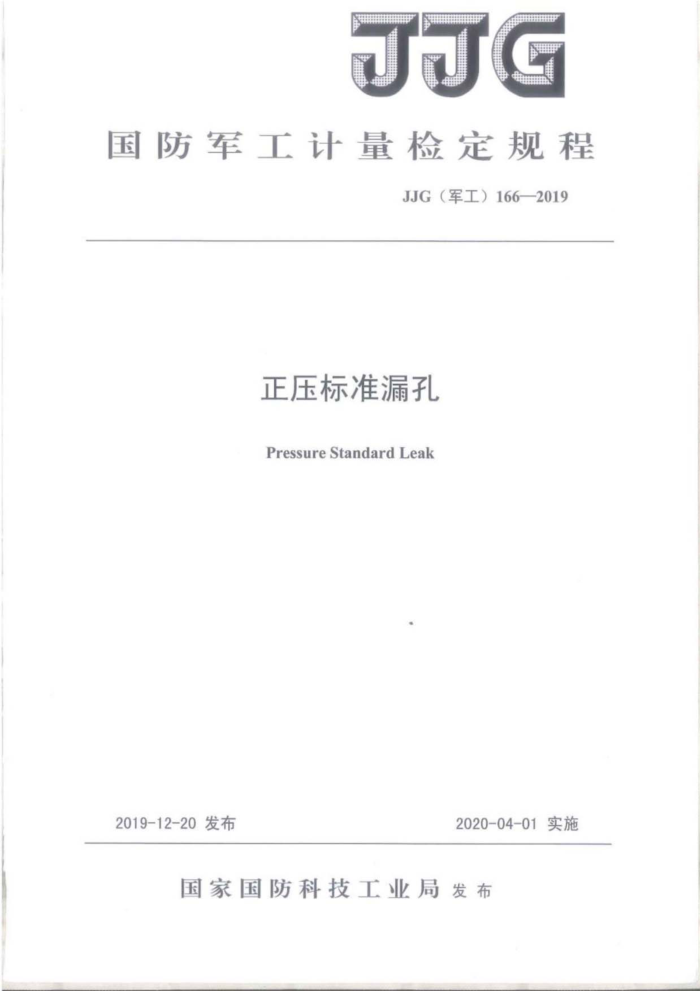

JJG
国防军工计量检定规程
JJG（军工）1662019
正压标准漏孔
Pressure StandardLeak
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）166—2019
正压标准漏孔
检定规程 Verification Regulation of Pressure Standard Leak
JJG（军工）1662019 代替JJF（军工）46—2014
起草单位：国防科技工业真空一级计量站 JJG（军工）166—2019
本规程起草人：
张瑞芳（国防科技工业真空一级计量站）
成永军（国防科技工业真空一级计量站）
孙雯君（国防科技工业真空一级计量站）赵澜（国防科技工业真空一级计量站）郭美如（国防科技工业真空一级计量站）孙冬花（国防科技工业真空一级计量站）董猛（国防科技工业真空一级计量站）汪宁（国防科技工业真空一级计量站）丁栋（国防科技工业真空一级计量站）陈会颖（国防科技工业真空一级计量站） JJG（军工）1662019
目录
前言
I
范围引用文件...
1 2
3 术语和定义 4 概述. 4.1原理... 4.2构造... 4.3用途， 5 计量性能要求
通用技术要求
6
2
6.1外观及附件 6.2工作正常性. 7计量器具控制 7.1检定条件 7.2检定项目 7.3检定方法. 7.4检定结果的处理 7.5检定周期附录A正压标准漏孔检定原始记录附录B 正压标准漏孔检定证书内页格式附录正压标准漏孔检定结果通知书内页格式
.2 2 ....2 ...2
2 .3
X
.12 JJG（军工）166—2019
前言
本规程的编制依据JF（军工）2一2012《国防军工计量检定规程编写规则》及JF（军工）6一2014《国防军工计量技术规范审查规范》。
本规程替代JJF（军工）46—2014《（8×10-8~1.9×10-3）Pam3/s正压标准漏孔（恒压法）校准规范》，本规程与JF（军工）46一2014比较，有下列变化：
1.增加了“定容法”及“定量气体法”； 2.增加了正压标准漏孔检定的规定； 3.适用的漏率范围从（8×10-8~1.9×10-3）Pam3/s扩展为（5×10-8~0.1）Pam3/s。
II JJG（军工）166—2019
正压标准漏孔检定规程
1范围
本规程适用于范围为（5×10-8～0.1）Pam3/s正压标准漏孔的首次检定、后续检定和使用中的检查。 2引用文件
本规程引用了下列文件： JJF1001通用计量术语及定义 GB/T3163真空技术术语 GB/T4844纯氨、高纯氢和超纯氢 GB/T8979纯氮、高纯氮和超纯氮凡是注日期的引用文件，仅注日期的版本适用于本规程；凡不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规程 3术语和定义
JF1001和GB/T3163界定的及以下术语和定义适用于本规程 3.1正压标准漏孔pressurestandardleak
在给定温度和入口压力条件下，向大气出口端提供已知气体漏率的装置。 4# 概述 4.1原理
正压标准漏孔是在压力差的作用下，使气体从入口端通过漏孔元件流到出口端，从而提供稳定漏率的器具。 4.2构造
正压标准漏孔一般由漏孔阀、漏孔元件、气室、充气阀和连接件等组成，如图1所示。
国防车工
日 1一漏孔阀：2一漏孔元件：3一气室：4一充气阀：5一连接件
X 5
3
图1 正压标准漏孔结构示意图
4.3用途
正压标准漏孔主要用于正压检漏时的漏率标定。 5 计量性能要求
计量性能要求如表1所示。 JJG（军工）166—2019 表1 正压标准漏孔计量性能要求
漏率重复性
序号 1 2
漏率示值误差
测量范围（Pam/s） 1×10-5~1×10-l 5×10-8~1×10-5
15% 18%
±50% ±100%
6通用技术要求 6.1外观及附件
a）正压标准漏孔的型号、名称、出厂编号、制造厂等标识齐全： b）正压标准漏孔气室、阀门和连接件等完好，无影响正常工作的机械损伤； c）正压标准漏孔附件齐全，包括使用说明书和上一周期的检定证书。
6.2工作正常性
正压标准漏孔接入标准装置，出口、入口充入相应气体后产生稳定的压力变化。 7计量器具控制 7.1检定条件 7.1.1检定用设备
检定用设备为正压标准漏孔标准装置，应经过计量技术机构检定合格，并在有效期内，技术指标见表2。
表2正压标准漏孔标准装置技术指标测量范围（Pam3/s）
序号 1 2 3
相对扩展不确定度 U=15% (k=2) U=30% (k=2) U=25% (k=2)
5×106~0.1 5×10-8~2×10-5 8×10-8~5×10-6
7.1.2检定用气体
a）检定用氮气应满足GB/T8979"合格品”的要求； b）检定用氢气应满足GB/T4844合格品"的要求。
7.1.3环境条件
a）环境温度：23℃±3℃：温度波动变化不超过1℃/h： b）相对湿度：不大于80%； c）其他：周围不得有附加热源、电磁场、振动等干扰
7.2检定项目
正压标准漏孔的检定项目见表3。
2 JJG（军工）166—2019
表3检定项目
序号 - 2 3 4 注：“+”为应检项目。
检定项目名称外观及附件工作正常性
首次检定
后续检定
使用中检查
X
+
+ + + +
+ +
+
漏率漏率重复性
+
+
7.3检定方法 7.3.1外观及附件
用目视方法检查，其结果应符合6.1的要求 7.3.2工作正常性
用手动操作与目视方法检查，其结果应符合6.2的要求。 7.3.3漏率 7.3.3.1定容法
漏率的检定按以下步骤进行：
4 e
6
7 X
X
5
9 O
15X
10 11X
13X 14
12
1、4一绝压式压力计：2—正压标准漏孔：3、7、10、11、13、15一阀门：5一定容室；
6一差压式压力计：8一参考室：9一计时系统：12一抽气系统：14一供气系统。
图2正压标准漏孔（定容法）检定原理图
a）按图2将被检正压标准漏孔与标准装置连接： b）用供气系统向正压标准漏孔出口端充入大气压力的氮气，入口端充入高于出口端
压力的氢气；
c）打开阀门，将正压标准漏孔流出的气体引入到定容室中，被检漏孔应能提供稳定漏
3 JJG
