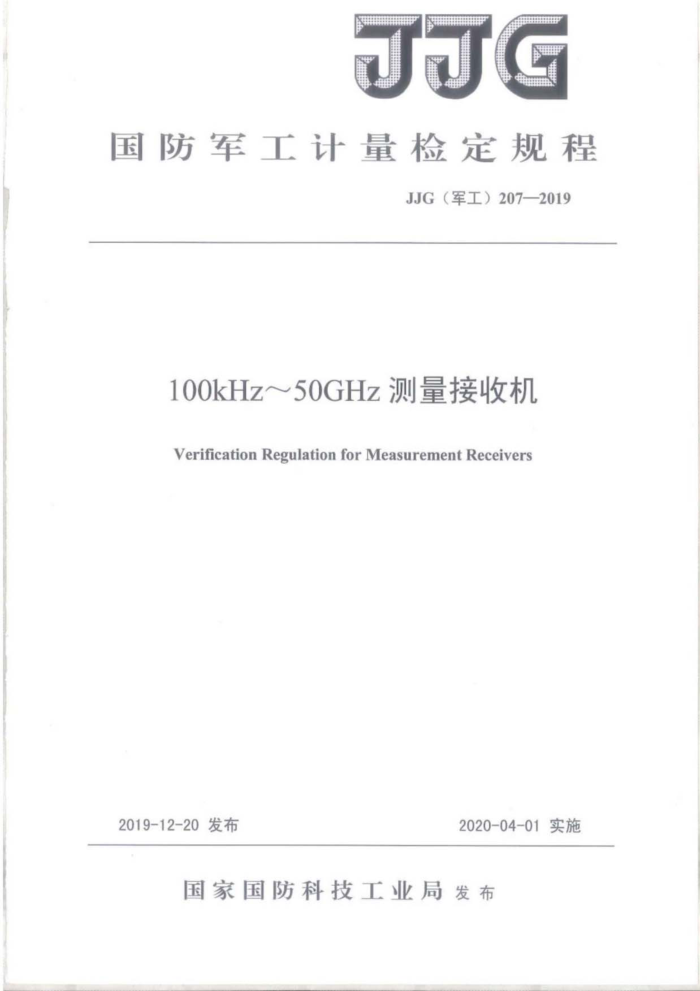

JJG
国防军工计量检定规程
JJG（军工）207—2019
100kHz～50GHz测量接收机
Verification Regulation for Measurement Receivers
2019-12-20发布
2020-04-01实施
国家国防科技工业局发布 JJG（军工）207—2019
100kHz～50GHz测量接收机
检定规程
JJG（军工）207—2019
Verification Regulation for Measurement
Receivers
起草单位：国防科技工业第二计量测试研究中心 JJG（军工）207—2019
本规程起草人：
李文意 （国防科技工业第二计量测试研究中心）武卫平 （国防科技工业第二计量测试研究中心）吴远伍 （国防科技工业第二计量测试研究中心）韩 蕊 （国防科技工业第二计量测试研究中心）马红梅 （国防科技工业第二计量测试研究中心）宋国军 （国防科技工业第二计量测试研究中心） JJG（军工）207—2019
目录
范围 2 概述 3 计量性能要求.. 3.1 输出参考频率 3.2 频率 3.3 调谐电平 3.4 调频 3.5 调相.. 3.6 调幅. 4 通用技术要求 4.1 外观及附件 4.2工作正常性 5计量器具控制 5.1检定条件 5.2检定项目 5.3米 检定方法， 5.4、检定结果的处理 5.5检定周期附录A原始记录内页格式附录B 贝塞尔函数零值法调频频偏
1
.2 2 2 2 2 4
, 4 12 12 13 .16
国防车工 JJG（军工）207—2019
100kHz～50GHz测量接收机检定规程
1范围
本规程适用于频率范围100kHz~50GHz的测量接收机的首次检定、后续检定和使用中检查。调制参数也适用于调制度分析仪和调制度测量仪的检定。 2 概述
本规程涉及的测量接收机主要用于射频/微波信号发生器（具有模拟调制功能）和衰减器的测量，主要由频率、调谐电平和调制度测量分析等功能模块完成相应功能，具有频率、 调谐电平、调幅、调频及解调失真等多项参数的测量功能。 3计量性能要求 3.1输出参考频率
频率：10MHz 最大允许误差：±1×10-8
3.2频率
频率范围：100kHz~50GHz 最大允许误差：±（1×10-6~1×10-8）
3.3调谐电平
调谐电平范围： -120dB~0dB（100kHz~26.5GHz） -110dB~0dB（26.5GHz~50GHz）最大允许误差：±（0.02dB~0.3dB）
3.4调频
调频频偏测量范围：0.2kHz~500kHz
调制频率范围：10Hz~200k图防军工
最大允许误差：±（0.4%~4%）解调失真：≤0.1% 剩余调频：≤1Hz（有效值）调幅抑制：≤2.8Hz
3.5调相
调相相偏测量范围：0.3rad~500rad 调制频率范围：200Hz100kHz 最大允许误差：±（1%～4%）调幅抑制：≤0.003rad JJG（军工）207—2019
3.6调幅
调幅度测量范围：1%~99% 调制频率范围：10Hz～100kHz 相对最大允许误差：±（0.3%1.5%）解调失真：≤0.1% 剩余调幅：≤0.01%（有效值）调频抑制：≤0.04%
4通用技术要求 4.1外观及附件
被检测量接收机外观应完好，无影响正常工作的机械损伤，其附件应齐全。 4.2工作正常性
被检测量接收机通电后各种指示或显示应正确，所有开关、按键和旋钮应接触良好、 调节平滑、牢固可靠，各种指示灯显示应正常。有自检功能的应能自检并通过。 5计量器具控制 5.1检定条件 5.1.1检定用设备
检定用设备应经过计量技术机构检定合格或校准满足使用要求，并在有效期内。 a）频率标准（用于外时基）
1）频率：10MHz； 2）相对频率偏差：±1×10-9。
b）频率计（含外时基输入端）
1）频率范围：100kHz50GHz； 2）相对频率偏差：±1×10-8。
c）步进衰减器
1）频率范围：100kHz～50GHz； 2）衰减量：0dB～60dB； 3）衰减不确定度：0.01dB～0.10dB（k-2）。
d）信号发生器
1）频率范围：100kHz～50GHz； 2） 输出幅度：-120dBm~20dBm； 3） 幅度稳定度：<0.01dB/10min（-10dBm~0dBm）； 4）1 调频频偏：0kHz～500kHz； 5）调幅度：1%~99%；
2 JJG（军工）207—2019
6）外调制输入功能。 e）标准调制信号发生器
1）输入载波频率：100kHz50GHz； 2）调制频率：10Hz～200kHz； 3）3 调频频偏：0kHz~500kHz 4） 调频不确定度：0.2%~0.5%（k=2）； 5） 调幅度：5%~99%； 6）调幅不确定度：0.15%~0.5%； (k-2); 7）解调失真：≤0.1%。
f）调幅调频测试源
1）剩余调频：≤IHz（有效值）： 2）剩余调幅：≤0.01%； 3）调频失真：≤0.025%。
g）频谱分析仪
1）频率范围：10Hz50GHz； 2）分辨带宽：1Hz~10MHz； 3）边带噪声：<-80dBc/Hz（偏离中心频率100Hz～1MHz）： 4）平均噪声电平：<-100dBm/Hz； 5）显示刻度最大允许误差：0.1dB/10dB，90dB时累计小于0.6dB。
h）低频信号发生器（含外时基输入端）
1）频率范围：10Hz~200kHz； 2）电压范围：10mV~10V 3）电压最大允许误差：±0.05%； 4）幅度分辨力：0.1%； 5）失真度：≤0.05%。
i）失真分析仪
1）频率范围：10Hz～200kHz； 2）失真度范围：0.01%~30%； 3）失真最大允许误差：±（1dB~2dB）： 4）输入电压范围：50mV100V。
j）隔离衰减器（2个）
1）频率范围：100kHz～50GHz； 2）衰减量：≥6dB；
3 JJG（军工）207—2019
3）驻波比：1.051.2。 k）功分器
1）频率范围：100kHz~50GHz； 2）驻波比：≤1.5。
5.1.2环境条件
a）环境温度：23℃±5℃； b）相对湿度：≤80%； c）供电电源：（220±11)V，（50±1)Hz d）其他：周围无影响检定系统正常工作的机械振动和电磁干扰。
5.2检定项目
测量接收机的检定项目见表1。
表1 检定项目
使用中检查
后续检定
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 注：“+”为应检项目， “”为可不检项目。
首次检定
检定项目名称外观及附件工作正常性输出参考频率
+ + + - + + + + + + + + + + +
+ + + + + + + + + + + + + + +
+ + +
频率调谐电平
1
+ + + + + + + + + + +
频偏解调失真剩余调频调幅抑制相偏调幅抑制调幅度解调失真剩余调幅调频抑制
调频
调相
调幅
5.3 检定方法 5.3.1 外观及附件
