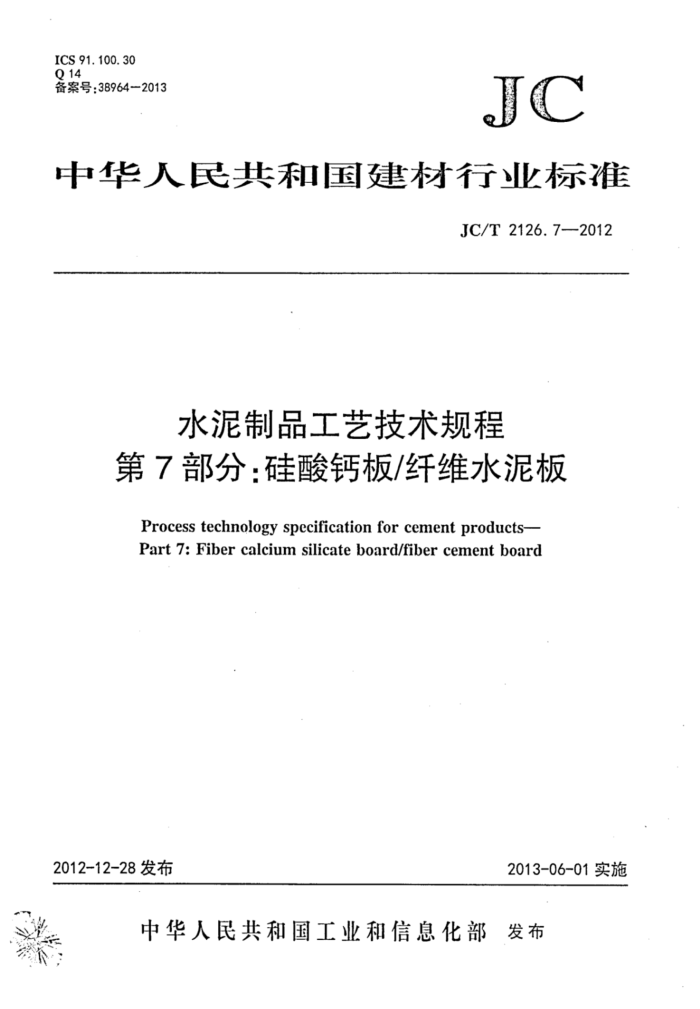

ICS 91.100.30 Q 14 备案号：38964一2013
JC
中华人民共和国建材行业标准
JC/T2126.72012
水泥制品工艺技术规程第7部分：硅酸钙板/纤维水泥板 Process technology specification for cement products- Part 7: Fiber calcium silicate board/fiber cement board
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 3发布 JC/T2126.72012
前言
本部分按照GB/T1.1一2009给出的规则起草。 JC/T2126《水泥制品工艺技术规程》分为七个部分：
第1部分：混凝土与钢筋混凝土排水管；一第2部分：预应力混凝土管；第3部分：预应力钢筒混凝土管：一第4部分：自应力混凝土输水管：第5部分：环形混凝土电杆：第6部分：先张法预应力混凝土管桩；第7部分：硅酸钙板/纤维水泥板。 本部分为JC/T2126的第7部分。 本部分由中国建筑材料联合会提出。 本部分由全国水泥制品标准化技术委员会(SAC/TC197)归口。 本部分负责起草单位：中国混凝土与水泥制品协会、武汉建筑材料工业设计院有限公司。 本部分参加起草单位：苏州混凝土水泥制品研究院、山东肥城鲁泰科技有限公司、东莞市东上板业
有限公司、广东新元索板业有限公司、金强硅酸钙板（福州)有限公司、浙江海龙新型建材有限公司、宜春市金特建材有限公司。
本部分主要起草人：魏从九、王海燕、奚飞达、龚荣加、赵德存、沈冰、张庆欢。 本标准为首次发布。
- JC/T2126.7—2012
水泥制品工艺技术规程
第7部分：硅酸钙板纤维水泥板
1范围
本部分规定了硅酸钙板/纤维水泥板制造过程中的原材料、生产工艺、深加工、包装、运输和贮存以及检验、标志和合格证等技术要求。
本部分适用于按JC/T412.1、JC/T412.2、JC/T564.1和JC/T564.2生产的硅酸钙板/纤维水泥板。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T1596用于水泥和混凝土中的粉煤灰 GB/T7019纤维水泥制品试验方法 GB/T8071温石棉 GB8076混凝土外加剂 JC/T412.1 纤维水泥平板第1部分：无石棉纤维水泥平板 JC/T412.2 纤维水泥平板第2部分：温石棉纤维水泥平板 JC/T 481 建筑消石灰粉 JC/T564.1 纤维增强硅酸钙板第1部分：无石棉硅酸钙板 JC/T564.2 纤维增强硅酸钙板第2部分：温石棉硅酸钙板 JC/T572耐碱玻璃纤维无抢粗纱 JGJ63混凝土用水标准
3原材料
3.1硅质材料 3.1.1石英粉：在生产中使用的石英粉，其Si02含量不宜低于70%，比表面积大于3200cm/g。 3.1.2粉煤灰：应符合GB/T1596中规定的技术要求。具体要求：SiO2含量大于50%，烧失量不大于 8%，比表面积大于3000cm/g。 3.1.3硅藻土：Si02含量不小于65%，烧失量不大于5%，比表面积大于3000cm/g。 3.2钙质材料 3.2.1消石灰粉
1 JC/T2126.7—2012
3.6进厂检验
进厂的硅质材料、钙质材料、增强纤维、填料及外加剂等原材料，经检验符合上述3.1、3.2、3.3、 3.5条后方可使用。
4生产工艺
4.1生产工艺流程
板材生产工艺流程见图1。
纸浆纤维
温石棉松解
补充水；循环水
石英粉：石灰粉：水泥：硅灰石、填料、外加剂等
+ 湿碾
碎浆
磨浆
水力松解
料浆
储浆与放浆
★
成坏
抄取法生产
流浆法生产
接坏、切割
环水
循环水
1
堆垛
加压 + 养护 + 脱模
烘干
深加工
图1 板材生产工艺流程图
3
