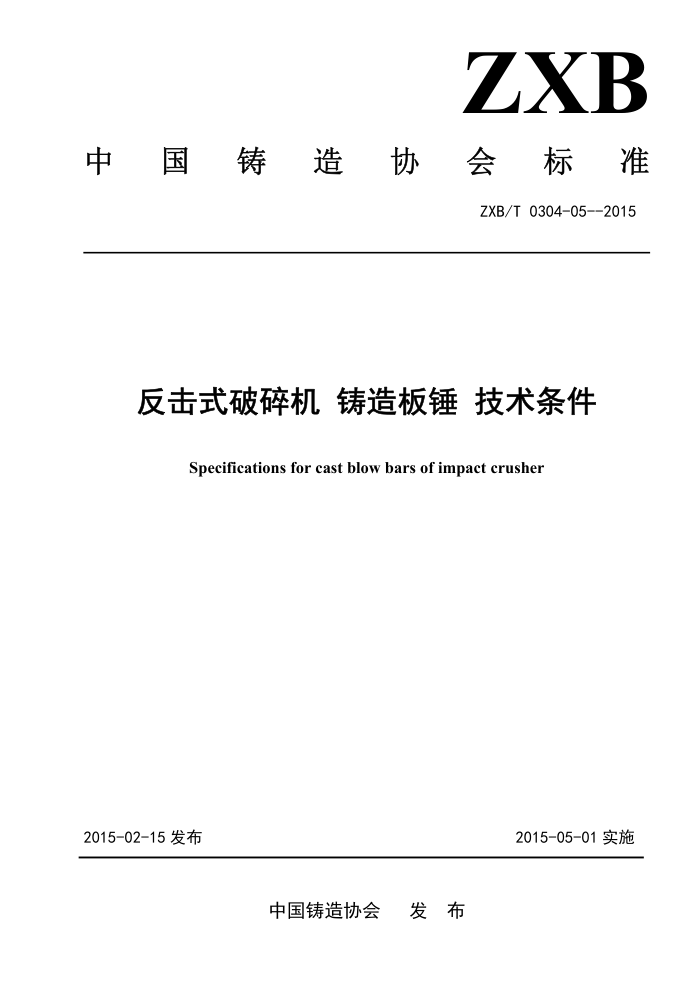

ZXB
中国铸造协 会标准
ZXB/T 0304-05--2015
反击式破碎机铸造板锤 技术条件
Specifications for cast blow bars of impact crusher
2015-02-15发布
2015-05-01实施
中国铸造协会 发布 ZXB/T 0304-05--2015
目
次
前言
范围规范性引用文件术语和定义牌号和代号技术要求试验方法检验规则
2
3
4
5 6 7
TEOU ONONI AXZ
8标志、贮存、 包附录A（规范性附附录B（规范性附
装配尺寸公差 ZXB/T 0304-05—2015
前言
本标准按照GB/T1.1给出的规则起草。 本标准由中国铸造协会标准工作委员会提出。 本标准由中国铸造协会归口。 本标准负责起草单位：暨南大学。 本标准参加起草单位：江西铜业集团（德兴）铸造有限公司、临沂天阔铸造有限公司、韶关市曲江
金扬耐磨材料有限公司、浙江裕融实业有限公司、宁国市开源电力耐磨材料有限公司、安徽新宁装备股份有限公司、安徽省机械科学研究所、暨南大学韶关研究院
本标准主要起草人：李卫、邓世萍、宋量、平宪忠、胡勇、李文政、汪德发、周道宏、刘中益。
本标准2015年2月15日为首次发布。
II ZXB/T0304-05--2015
反击式破碎机铸造板锤技术条件
1范围
本标准规定了反击式破碎机铸造板锤（！ 简称板锤）的术语 吾和定义、牌号、技术要求、试验方法、 检验规则，以及标志、贮存、包装和运输等。
本标准适用于建材、建筑、冶 电力和机械行业的反击式破碎机铸造板锤。其他行业反击式破碎机铸造板锤可参照执行。
2 规范性引用文件
件。凡是不注日期的 C 的位 GB/T 223.11 网锁 铬含量的
用文件，仅所注日期的版本适用于本文适用于本文
必不可少其最新版本锰含量的测
下列文件对于本文
的修定或可 商定法
GB/T 223.4
滴定法
金
合金化学分析方 硫代硫酸钠分 典量法测定铜量
GB/T 223.18 GB/T 223.23 GB/T 223.25 邦铁 合金化学分析方
O 合金镍含量的测定 丁二酮分光光度法
酮重量 定镍量
光度法
合金钼含量的
GB/T 223.26 GB/T 223.28 GB/T 223.59 GB/T 223.60 GB/T 223.64 GB/T 223.71 GB/T 223.72 GB/T228金属
钢铁 合金化学分析方法 安息香 重量法测定钼量钢铁 合金磷含量的测
光度法和锑磷钼蓝分 分光光度 2
合金化学分析方 高氯酸脱水重 测定硅含量合金 锰含量的测定 火焰原子吸收光 谱法
钢铁及 金化学分析方
式炉内燃烧 量法测定碳含量
A 硫含量的温拉伸试验方
GB/T229 金属 4. 摆锤冲击订 方法 GB/T 230. 1 金属
硬度试验 第1部分： 试 (A、B、C、 D、E、F、G、H、K、N、T
+
0
标尺）
GB/T 231.1 金属材料 布氏硬度 俭 第1部分：试验方法 GB/T 232 金属材料弯 曲试验方法 GB/T 5612 铸铁牌号表示方 GB/T 5613 铸钢牌号表示方法 GB/T 5677 铸钢件射线照相检测 GB/T 5680 奥氏体锰钢铸件 GB/T6060.1-1997表面粗糙度比较样块 铸造表面 GB/T 6394 金属平均晶粒度测定法 GB/T 6414-1999 铸件尺寸公差与机械加工余量 GB/T 8170 数字修约规则 GB/T 8263 抗磨白口铸铁件 GB/T 9443 铸钢件渗透检测 GB/T11351-1989 铸件重量公差
1 ZXB/T0304-05—2015
GB/T13925 铸造高锰钢金相 GB/T15056 铸造表面粗糙度 评定方法 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T26651 耐磨钢铸件 GB/T26652耐磨损复合材料铸件 ZXB/T0304-02一2014耐磨钢铁冲击试验方法
：术语和定义
3
下列术语和定义适用于本标准。
3. 1
反击式破碎机铸造板锤castblowbarofimpactcrusher 板锤是反击式破碎机破碎物料的部件，以铸造方法制造的板锤称为反击式破碎机铸造板锤。
3. 2
耐磨奥氏体锰钢abrasion-resistantausteniticmanganesecaststeel 金相组织为奥氏体或奥氏体加少量碳化物，在加工硬化后具有良好耐磨损性能的锰合金铸钢。
3.3
铸造耐磨钢 gabrasion-resistantcaststeel 奥氏体锰钢之外的具有良好耐磨损性能的铸钢。
3.4
抗磨白口铸铁abrasion-resistantwhitecastiron 具有良好抗磨损性能的白口铸铁。
3.5
双液铸造双金属复合材料twoliquidcastbimetalcompositemateria 用两种液态金属铸造出的材料界面相互治金结合的具有良好强韧性和耐磨损性能的复合材料。
4牌号和代号
4.1本标准所采用的耐磨奥氏体锰钢板锤牌号按GB/T5613和GB/T5680规定并做部分修改，耐磨钢板锤牌号按GB/T5613和GB/T26651规定并做部分修改，抗磨白口铸铁板锤牌号按GB/T5612和GB/T 8263规定并做部分修改，双液铸造双金属复合材料板锤牌号按GB/T26652规定并做部分修改
4.2反击式破碎机铸造板锤牌号表示方法
ZFPB - X X
耐磨损材料牌号
代表反击式破碎机铸造板锤，其中Z代表铸造 FP代表反击式破碎机，B代表板锤
示例1：牌号ZFPB-BTMCr26，其表示为用牌号BTMCr26抗磨白口铸铁制造的板锤。 示例2：牌号ZFPB-ZF-3，其表示为用牌号ZF-3双液铸造双金属复合材料制造的板锤。
5技术要求 2 ZXB/T0304-05--2015
5.1制造
板锤铸造按GB/T5680、GB/T26651、GB/T8263和GB/T26652规定执行。除供需双方另有规定外，
供方可根据板锤的技术要求和使用条件，选择供方认为对使用合适的热处理规范和供货状态。 5.2化学成分
采用耐磨奥氏体锰钢、耐磨钢和抗磨白口铸铁制造的板锤化学成分应符合表1规定。采用铸造耐
规定， 铸造耐磨损复合材料板锤中的抗
磨损复合材料制造的板锤组成及耐磨损增强体材料应磨白口铸铁化学成分应符合GB/T8263 表1抗磨白口铸铁板锤的规 其他种类铸钢的化学成分及是否作为产品验收依据，由供需双方 定。
反击式破碎机铸造板锤的牌号 化学成分
表
化学成分（质量分 %)
牌号
Si
Ni
Mc ≤1.0
P
SSE m
Mn
S
.11
名称 ZFPBZG120Mn13
35 0. 3~ 05~ 1. 35 0.3~ 0. 25~ 0. 0. 35 0. 25~ 0. 35 0.25~ 0. 35 0.35~ 0. 4 0. 45
≤0.04 ≤0.06
ZFPBZG120Mr
≤1.0
≤0.04 ≤0.06 M
M
ZFPBZG30M
0. 04 0. 04 ≤ M 10. 04 0. 04
0.2~ 0. 8 0.2~ 0. 3~ 0. 8 2. 0 0.2~ 0. 3~ 0.8 2. 0 0. 2~ 0.6 0.8~
0. 1. 8 0.
ZFPBZG300
0. 5~1. 7
ON XZ
M
ZFPB-ZG30
0.
0.04 0. 04 M
M
~2.0
ZFPBZG40
0. 04 0. 04
0. 8
0.38~ 0. 48 0. 40~ 0. 48 0.25~ 0. 35 0.35~ 0. 45
.
M
耐磨钢 ZFPBZG42 板锤
0.04 0. 04 ≤
≤
0
ZFPBZG450
≤1. 5
1.2 0.2~ 0. 8 0.2~ 0.8 0.2~ 0.8
0.04 0. 04 ≤ ≤ 0. 04 0. 04 ≤
0.
ZFPB-ZG30C1
≤1. 5
M
0.
ZFPBZG40Cr5
≤1.
0. 04 0. 04 M
0.5~ 1. 2
M
0.
ZFPBZG50Cr5Mc
0. 04 0. 04
0 0. 65 1.1~
≤
0. 4~ 0. 5~ 1. 0
0.2 ≤1.5
M 0. 04 0. 04
1.5
ZFPBZG60Cr5Mo ZFPBBTMCr12DT ZFPB-BTMCr12GT
4.0~6.0
1. 2
0
≤2.5 ≤1.2 ≤ ≤
1. 5 ≤2.0 11. 0~
.0
00
0. 06 0.06 M
14.0
≤1.5
≤3.0
≤1.2
0
.5
M
14. 0
0.06 0. 06 0. 06 0.06
3. 2.0~ 3. 9 2.0~ 3. 9 2.0~ 3. 9
≤2.5 ≤1.2
1.2 ≤2.0 14.0~
抗磨白口铸铁板锤
ZFPB-BTMCr15
18.
≤1.2 ≥2.0 18.0~ ≤3.0 ≤2.5 ≤1.2 M M
ZFPB-BTMCr20
23.0
0. 06 0. 06 ≤
≤1.2 ≤2.0 23.0~ ≤3.0 ≤2.5 ≤1.2
M
ZFPBBTMCr26
30. 0
0. 06 0.06
注1：牌号中，“DT”和“GT”分别是“低碳”和“高碳”的汉语拼音大写字母， 表示该牌号含碳量的高低。 注2：允许加入适量W、V、Ti、Nb、B和RE等元素。
3 ZXB/T0304-05—2015
表2反击式破碎机铸造耐磨损复合材料板锤的牌号及组成
铸件耐磨损增强体材料抗磨白口铸铁
名称
牌号
复合材料组成
双液铸造双金属复合材料板锤 ZFPB-ZF3 抗磨白口铸铁/铸钢
1
5.3硬度与冲击吸收能量
采用耐磨奥氏体锰钢、耐磨钢和抗磨白口铸铁制造的板锤硬度应符合表3的规定，采用耐磨奥氏体锰钢和耐磨钢制造的板锤冲击吸收能量应符合表3的规定。采用铸造耐磨损复合材料制造的板锤硬度应符合表4的规定。铸造耐磨损复合材料板锤基体铸钢的冲击吸收能量及是否作为产品验收依据，由供需双方商定。冲击吸收能量是抗磨白口铸铁和耐磨损球墨铸铁板锤生产过程中必要的质量检验内容，不作为产品的验收标准，如有特殊需要，由供需双方商定。
表3反击式破碎机铸造板锤的硬度和冲击吸收能量
表面硬度 HRC
冲击吸收能量
牌号
KV/J KU /J
KN/J
HBW ≤300 ≤300
名称
≥90 ≥90
ZFPBZG120Mn13Cr2 ZFPBZG120Mn17Cr2 ZFPBZG30Mn2SiCr ZFPBZG30CrMnSiMo ZFPB-ZG30CrNiMo ZFPB-ZG40CrNiMo ZFPBZG42Cr2Si2MnMo ZFPBZG45Cr2Mo ZFPBZG30Cr5Mo ZFPBZG40Cr5Mo ZFPBZG50Cr5Mo ZFPBZG60Cr5Mo ZFPBBTMCr12DT ZFPBBTMCr12GT ZFPBBTMCr15 ZFPBBTMCr20 ZFPB-BTMCr26
/
≥12 ≥12 ≥12
≥45 ≥45 ≥45 ≥50 ≥50 ≥50 ≥42 ≥44 ≥46 ≥48 ≥50 ≥58 ≥58 ≥59 ≥59
≥25 ≥25 ≥25
一
耐磨钢板锤
≥12
≥25 ≥15 ≥10
抗磨白口铸铁板锤
1
耐磨损球墨铸铁板锤
ZFPBQTMCD
≥56
注1：V、U、N分别代表V型缺口、U型缺口和无缺口试样注2： 耐磨钢板锤、抗磨白口铸铁板锤板锤断面深度40%处的硬度应不低于表面硬度值的92%。
表4反击式破碎机铸造耐磨损复合材料板锤的硬度
板锤耐磨损增强体硬度
牌号
名称
HRC
双液铸造双金属复合材料板锤 ZFPBZF3 ≥58（抗磨白口铸铁）
4
