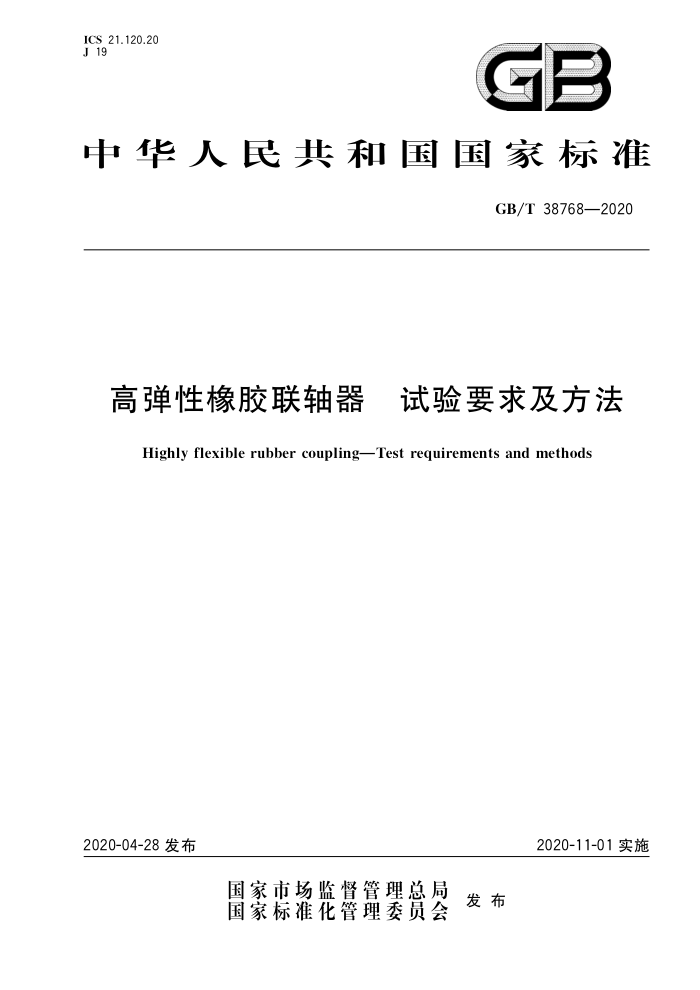

ICS 21.120.20 J 19
GB
中华人民共和国国家标准
GB/T38768—2020
高弹性橡胶联轴器 试验要求及方法
Highly flexible rubber couplingTest requirements and methods
2020-04-28发布
2020-11-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 38768—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。 本标准起草单位：中国船舶重工集团公司第七一一研究所、太原重工股份有限公司、中机生产力促
进中心、衡水刘杨联轴器厂、无锡创明传动工程有限公司、泰尔重工股份有限公司
本标准主要起草人：刘国花、孔曼军、明翠新、王晓凌、刘路明、衡井武、夏清华、朱悦
1 GB/T38768—2020
高弹性橡胶联轴器 试验要求及方法
1范围
本标准规定了高弹性橡胶联轴器（以下简称联轴器）的术语和定义、试验条件、试验项目、试验分类试验要求及方法、试验报告等。
本标准适用于高弹性橡胶联轴器。
规范性引用文件
1
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法第1部分：邵部氏硬度计法（邵尔硬度） GB/T 1683 硫化橡胶恒定形变压缩永久变形的测定方法 GB/T 2941 橡胶物理试验方法试样制备和调节通用程序 GB/T 3512 硫化橡胶或热塑性橡胶热空气加速老化和耐热试验 GB/T 12830 硫化橡胶或热塑性橡胶与刚性板剪切模量和粘合强度的测定 四板剪切法 GB/T13936 硫化橡胶与金属粘接拉伸剪切强度测定方法 GB/T19466.2 塑料差示扫描量热法（DSC）第2部分：玻璃化转变温度的测定 HG/T2198 硫化橡胶物理试验方法的一般要求
SAG
3术语和定义
下列术语和定义适用于本文件。
3.1
高弹性橡胶联轴器 highly flexible rubber coupling 利用橡胶弹性元件明显的弹性变形以实现补偿两轴的相对位移、衰减振动冲击、调整轴系扭转振动
特性的联轴器。 3.2
静态扭转刚度 statictorsional stiffness 在静态载荷下弹性转矩的增量与对应扭转角位移的增量之比
3.3
动态扭转刚度 dynamictorsional stiffness 在一个振动周期内振动转矩与对应振动角位移的幅值之比，
3.4
阻尼能dampingenergy 在一个振动周期内由于阻尼作用而耗散的振动能量。
3.5
弹性应变能 flexible strain energy 在一个振动周期内由于弹性变形而存储的能量
1 GB/T38768—2020
3.6
相对阻尼 relative damping 在一个振动周期内转换成热量的阻尼能与最大弹性应变能之比
4试验条件
4.1 试验环境
联轴器试件的试验环境温度应为25℃土5℃，联轴器橡胶小样试验环境温度应按照GB/T2941 的规定。试验前测量并记录试验环境温度 4.2 试验设备要求
试验用仪器、仪表应计量合格，试验用设备应在有效期内。 4.3 试验产品要求
提交试验的联轴器，应按规定程序批准的图样和技术要求生产，并经检验合格。
5试验项目
1
5.1 橡胶机械物理性能试验
橡胶机械物理性能试验如下： a） 断裂拉伸强度试验； b) 拉断伸长率试验； c) 拉断永久变形试验； d) 压缩永久变形试验； e) 橡胶与金属的粘结强度试验； f) 邵氏硬度试验； g） 热空气老化系数（70℃×96h)试验； h) 橡胶玻璃化转变温度试验其中，项目a)～项目f)为常规试验项目，项目g)和项目h)为型式试验项目，项目c)～项目e)为根
据需要选用的项目。 5.2 产品性能试验 5.2.1 静态扭转性能试验。 5.2.2 最大转矩试验 5.2.3 动态扭转性能试验。
6 试验分类
6.1 型式试验 6.1.1联轴器有下列情况之一者，应进行型式试验：
a）新产品批量生产前； b）产品正式投入生产后，如果其结构、材料、工艺有较大改动，可能对产品性能产生影响时； 2 GB/T38768—2020
产品停产一年及以上，并被恢复生产前； d) 国家质量监督机构或其他第三方产品论证机构提出进行型式试验要求时； e) 顾客提出要求时。
c)
6.1.2 型式试验时，抽取最少1套产品进行试验 6.1.3 型式试验项目见表1。
表 1 型式试验和出厂试验项目
序号 1 橡胶机械物理性能常规试验 2 静态扭转性能试验
项目名称
型式试验
出厂试验
.· · .· · · :
· ·
最大转矩试验动态扭转性能试验热空气老化系数（70℃×96h)试验橡胶玻璃化转变温度试验
3 4 5 6 注：·表示必检项目；一表示不检验项目，
SA1C
6.2 出厂试验 6.2.1 联轴器产品出厂前均应进行出厂试验。 6.2.2 出厂试验项目见表1。
1 试验要求及方法
7.1 橡胶机械物理性能试验
每批次的联轴器橡胶试片都应按GB/T2941、HG/T2198的规定进行相应的机械物理性能试验，试验要求及方法见表2。
表2 橡胶机械物理性能试验要求及方法
序号 1 2 3 4 5 6 7 8
试验要求及方法
试验项目断裂拉伸强度试验拉断伸长率试验拉断永久变形试验压缩永久变形试验
GB/T 528
GB/T 1683
GB/T 13936,GB/T 12830
橡胶与金属的粘结强度试验
邵氏硬度试验
GB/T 531.1 GB/T 3512 GB/T 19466.2
热空气老化系数（70℃×96h）试验
橡胶玻璃化转变温度试验
3 GB/T38768—2020
7.4.1.4转矩加载能力应满足最大加载转矩（平均转矩十振动转矩）要求。 7.4.1.5测试误差和重复性误差应小于5%。 7.4.2试验方法
试验频率推荐为10Hz，振动转矩载荷为正弦波形。 当联轴器刚度为线性刚度时，平均转矩应为试件公称转矩的50%，振动转矩应为试件许用振动转
矩的75%。
当联轴器刚度为非线性刚度时，应将试件公称转矩划分不少于4个均匀分段点进行试验。试验时，以分段点的转矩为基准点，平均转矩为该基准点转矩的50%，振动转矩为试件许用振动转矩的75%（若振动转矩大于基准点平均转矩，可适当降低振动转矩幅值），各个分段点依次进行试验。 7.4.3试验数据处理 7.4.3.1动态扭转刚度
动态扭转刚度按公式(2)计算：
T.
CTdya=pw
**.( 2)
式中： C Tdyn 动态扭转刚度，单位为千牛米每弧度（kN·m/rad)；
一个振动周期内的弹性转矩幅值，单位为千牛米（kN·m）；
T, pw 一 振动角位移幅值，单位为弧度（rad），
7.4.3.2相对阻尼
相对阻尼按公式（3)计算：
Wa
中=W
.*(3)
式中： s - 相对阻尼； W. 阻尼能，单位为焦耳（J）； W. 弹性应变能，单位为焦耳（J）。
8 试验报告
8.1 联轴器试验结束后，应编制试验报告，报告包括如下主要内容：
a) 试验单位名称； b） 试验件的名称、编号； c) 试验设备相关信息、试验方法及目的； d) 试验件的相关特性要求描述及参数、指标、试验类型或测试项目内容等信息： e) 试验结果的数据信息或现象的原始记录信息及图表（含软件截图等）； f) 试验数据的最终分析图表或结论信息； g) 试验人员、签发者（或审批人)的姓名。
8.2 2对于国家质量监督部门进行产品抽查或认证时，其试验报告应按相应的格式要求进行编制或重编
5
