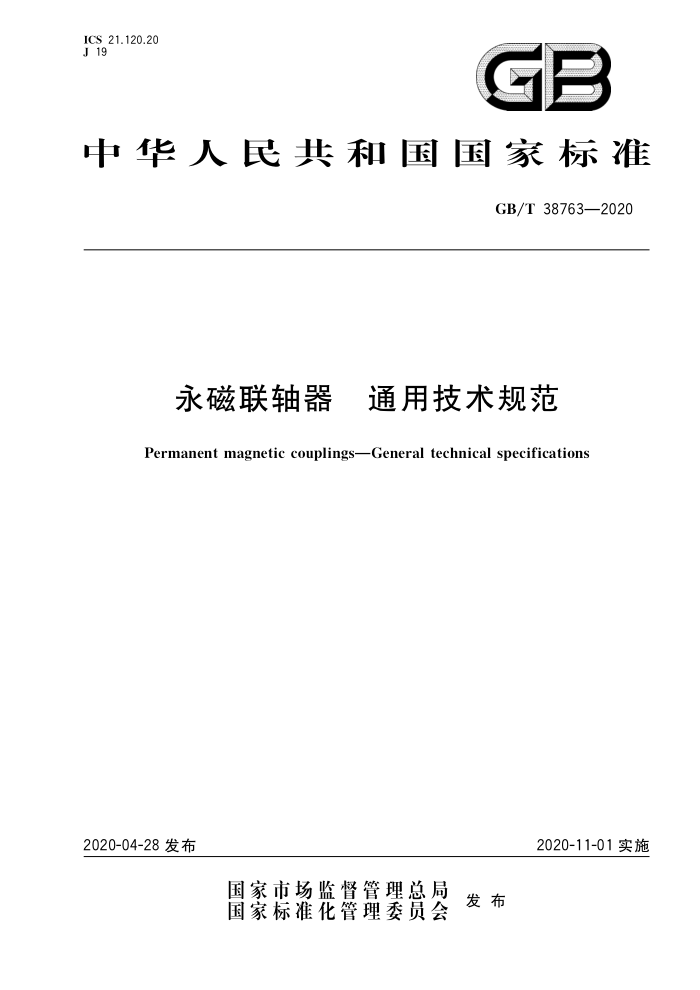

ICS 21.120.20 J 19
GB
中华人民共和国国家标准
GB/T38763—2020
永磁联轴器 通用技术规范 Permanent magnetic couplings-General technical specifications
2020-11-01实施
2020-04-28 发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T38763—2020
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
型式分类和标识型号与标记基本参数技术要求.
4
5
6
7
16
8 试验方法
17 18 18 20 25 26
检验规则· 10 标志、包装和贮存附录A（资料性附录） 米制型号与英制型号对照表附录B（资料性附录） 选型指南参考文献
O GB/T 38763—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国机器轴与附件标准化技术委员会（SAC/TC109)提出并归口。 本标准起草单位：迈格钠磁动力股份有限公司、太原重工股份有限公司、苏州思孚瑞节能传动技术
有限公司、中机生产力促进中心、山西大新传动技术有限公司、中国船舶重工集团第七一一研究所、辽宁中磁动力科技有限公司。
本标准主要起草人：马忠威、王晓凌、明翠新、邓高见、吴正波、陈德民、张新辉、吴凡、朱悦
1
1 GB/T38763—2020
永磁联轴器 通用技术规范
1范围
本标准规定了永磁联轴器的术语和定义、分类和标识、型号与标记、基本参数、技术要求、试验方法
检验规则、标志、包装和贮存等。
本标准适用于工作环境温度在一45℃65℃，传递公称转矩为13N·m~55000N·m，并具有隔离系统振动、缓冲启动、过载保护等功能的永磁联轴器。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 3852 联轴器轴孔和联结型式与尺寸 GB/T3931联轴器术语 GB/T4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB/T 9239.1 机械振动恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 GB/T 12458 联轴器分类 GB/T 13384 机电产品包装通用技术条件
3 术语和定义
GB/T3931界定的以及下列术语和定义适用于本文件。
3.1
永磁联轴器 permanentmagneticcouplings 联接在主动端和从动端之间，通过永磁磁场和感应磁场相互作用实现柔性传递转矩和运动的机械
装置。 3.2
永磁盘 permanentmagneticplate 带有永磁体，与导体盘相互作用产生转矩的磁转子组件。
3.3
导体盘conductorplate 在永磁盘磁场作用下，产生感应磁场，实现转矩传递的组件。
4 型式分类和标识
4.1 型式分类
永磁联轴器的型式分类见表1。
1 GB/T38763—2020
表1永磁联轴器的型式分类
序号
名称
图示
型号
标准型（单磁盘）永磁
YLBD
联轴器
标准型永磁联轴器
标准型（双磁盘）永磁
2
YLBS
联轴器
7
YLY
延迟型永磁联轴器
2
限矩型永磁联轴器
YLX
离合型（单磁盘）永磁
离合型永磁联轴器
YLLD
联轴器
2 GB/T38763—2020
表1（续）
序号
名称
图示
型号
离合型（双磁盘）永磁
离合型永磁联轴器
YLLS
4
联轴器
带轮型永磁联轴器
V
YLD
5
同步型(筒式)永磁
YLTT
联轴器
同步型永磁联轴器
6
同步型（盘式)永磁
YLTP
联轴器
4.2标识
永磁联轴器的标识如下：
3 GB/T 38763—2020
5 型号与标记
5.1 型号表示方法
永磁联轴器型号表示方法按GB/T12458的规定。 型号表示如下：
YL B D - 215
永磁盘最大直径单磁盘标准型永磁联轴器
5.2 2标记方法
联轴器标记应符合GB/T3852的规定。 标记方法如下：
主动端轴孔型式代号主动端轴孔直径主动端轴孔长度
标准号从动端尺寸从动端型式
联轴器型号、名称
5ZC
示例1： YLBD-215联轴器主动端：锁紧盘，d,=19mm，H，=18mm 从动端：锁紧盘，d2=19mm，H2=18mm YLBD-215联轴器19X18GB/T38763—2020 示例2： YLLS-640联轴器主动端：锁紧盘，d,=65mm，H，=38mm 从动端：A型键槽，d2=85mm，H.=132mm YLLS-640联轴器 65X38 GB/T 38763—2020
85X132
示例3： YLD-415联轴器 4 GB/T 38763—2020
主动端：锁紧盘，d，=40mm，H,=26mm 从动端：皮带轮，B=98mm，da=330mm
40X26 GB/T 38763—2020
YLD-415联轴器
98X330
6基本参数
6.1 标准型永磁联轴器基本参数及主要尺寸
6.1.1标准型（单磁盘）永磁联轴器基本参数及主要尺寸
标准型（单磁盘）永磁联轴器基本参数及主要尺寸应符合图1和表2的规定。
2
4
Wz
W,
C
H1
说明： 1- 一主动端轮毅； 2 导体盘； 3——永磁盘； 4 从动端轮毂。
图1YLBD标准型（单磁盘）永磁联轴器
3210
表2 标准型（单磁盘）永磁联轴器基本参数及主要尺寸
法兰盘最大
联轴器
公称转矩 许用转速 轴孔直径 轴孔最小长度
轴套外径 D, /D2
外径 轴端距离
厚度 W,/W mm
型号
T. N· m r/min mm
[n] d,/d2 H,/H2
s mm
D mm 155 205 280 330 380 435 485 535
mm
mm
YLBD-115 YLBD-165 YLBD-215 YLBD-265 YLBD-315 YLBD-365 YLBD-415 YLBD-440 900
14 31.5 80 160 250 400 560
12
19
18
24
30
3 000
21 26 30 36
18 20 22 24
20 24 38 36
30 36 44
40
50 L5)
