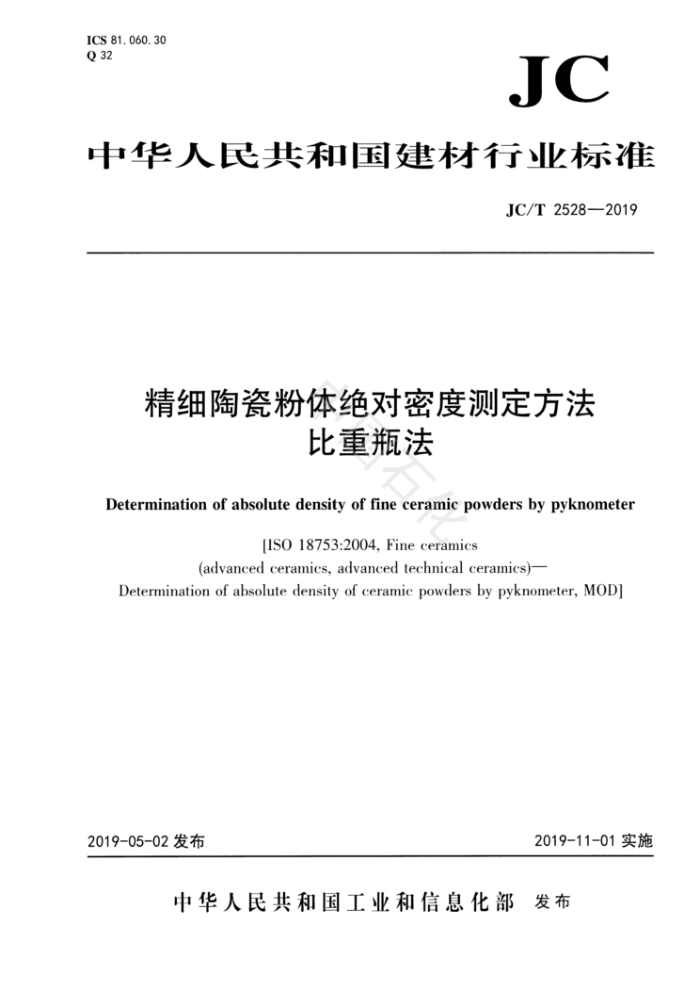

ICS 81.060.30 Q 32
JC
中华人民共和国建材行业标准
JC/T2528—2019
精细陶瓷粉体绝对密度测定方法
比重瓶法
Determination of absolute density of fine ceramic powders by pyknometer
[IS0 18753:2004, Fine ceramics
(advanced ceramics, advanced technical ceramics)-
Determination of absolute density of ceramic powders by pyknometer, MODj
2019-05-02发布
2019-11-01实施
中华人民共和国工业和信息化部发布 JC/T2528-2019
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准采用重新起草法修改采用IS018753:2004《精细陶瓷（高级陶瓷、高技术陶瓷） 用密度瓶
测定陶瓷粉的绝对密度》
本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：中国科学院上海硅酸盐研究所、佛山市质量计量监督检测中心、山东工业陶瓷研
究设计院有限公司、广东风华高新科技股份有限公司。
本标准主要起草人：王新刚、蒋丹宇、张高旗、陈常祝、夏金峰、杜泽伟、周国红、粘洪强。 本标准为首次发布。
中国石化
1 JC/T2528—2019
精细陶瓷粉体绝对密度测定方法 比重瓶法
1范围
本标准规定了比重瓶法测定精细陶瓷粉体绝对密度的术语和定义、样品准备、仪器、试验步骤、计算、重复试验和试验报告等。
本标准适用于精细陶瓷粉体绝对密度的测试，其他无机非金属粉体也可参考使用。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T 394.1 工业酒精 GB/T 6678 化工产品采样总则 GB/T 6679 固体化工产品采样通则 GB/T 12590 正丁醇(GB/T12590—2008，IS06353-3:1987，NEQ） GB/T 16494 化学试剂二甲苯（GB/T16494—2013，IS06353-2:1983，NEQ） GB/T 21785 实验室玻璃器Ⅲ密度计（GB/T21785—2008，IS03507:1999，IDT) GB/T 22230 工业用液态化学品20℃时的密度测定（GB/T22230一2008，IS0758：1976，IDT）
3术语和定义
下列术语和定义适用于本文件。
3. 1
粉体绝对密度 absolutedensityofpowders 由组成粉体的单一颗粒密度的平均值来表示。
3. 2
颗粒密度 particledensity 粉体单一颗粒的密度。 注：如果单一颗粒中包含封闭气孔，则气孔体积也被计算入颗粒体积。
3. 3
比重瓶法pyknometry 采用比重瓶测定颗粒密度的方法，
4样品准备
4.1取样
按GB/T6678及GB/T6679规定的方法取样。 JC/T2528—2019
4.2样品干燥
在110℃烘箱中将样品干燥至恒重，并在干燥器中冷却至室温。如果粉体需要长时间冷却，则应将其铺开，并在干燥过程中搅拌一到两次。
注：如果试样在干燥温度下不稳定，则应采用真空干燥。 4.3浸渍液体准备
使用的浸渍液体不能和被测样品反应或溶解被测样品。应选用真空中低挥发和具有良好浸润性的液标准浸渍液体可以是GB/T16494规定的二甲苯。如果标准浸渍液会和粉体反应或溶解粉体，也可
体。
使用去离子水，GB/T394.1规定的工业酒精，体积分数为95%或符合GB/T12590规定的正丁醇。在测试温度下浸渍液体的绝对密度应用GB/T22230规定的比重瓶法确定。
5仪器
5.1比重瓶
如图1所示，用玻璃制备的符合GB/T21785规定的容积25mL或50mL的甘氏比重瓶或其他合适的比重瓶。
国石化
图1甘氏比重瓶示意图
5.2真空容器
可将比重瓶置于真空环境（不大于6665Pa)适时观测。 5.3真空泵
能产生不大于6665Pa的真空度。 5.4真空计
测量范围在0kPa～26.66kPa的真空计。
2 JC/T2528—2019
5.5分析天平
分度值0.1mg。 5.6温度计
精度值土0.1℃。
。试验步骤
a
试验按照以下步骤进行： a) 清洗比重瓶，烘干，称量质量m1： b) 将粉末样品加入到比重瓶中约1/3体积处，称量样品和比重瓶质量之和m2： c) 仔细加入浸渍液体到比重瓶中，直至浸没粉末样品： d) 将比重瓶放入真空容器，抽真空到不大于13.33kPa，以液体不沸腾为限。抽真空至无气泡从
粉体中冒出； e) 将比重瓶从真空容器中取出，平衡至室温，记录温度； f) 加入适量浸渍液体到比重瓶中定容，称量质量之和m3：
取出样品和浸渍液体，清洗比重瓶，烘干，重新加入适量浸渍液体到比重瓶中定容，称量质量之和m4:
g)
h) 根据比重瓶温度按照GB/T22230确定浸渍液体的绝对密度，取四位有效数字，记为P。如用
去离子水做浸渍液体，其密度和温度之间的关系见附录A。f）h)步骤的温度变化应为土1℃C：所有质量精确到0.1mg。
i)
7计算
按照第6章试验步骤得到值代入公式(1)计算颗粒的密度p，取四位有效数字。
(m, -m,) (m -m)-(m -m,)
(1)
ps
D
式中： p一—颗粒密度，单位为克每立方厘米(g/cm)： P.——浸渍液体在待测温度下的密度，单位为克每立方厘米(g/cm)： m1—比重瓶质量，单位为克(g)； m2—— -样品和比重瓶质量之和，单位为克（g)； m3一一样品、浸渍液体和比重瓶质量之和，单位为克(g)； m4— 浸渍液体和比重瓶质量之和，单位为克（g）。
8重复试验
取平行试验结果的算术平均值为测试结果。如果平行试验数据之差大于0.03g/cm，重新进行测试。
9试验报告
3
