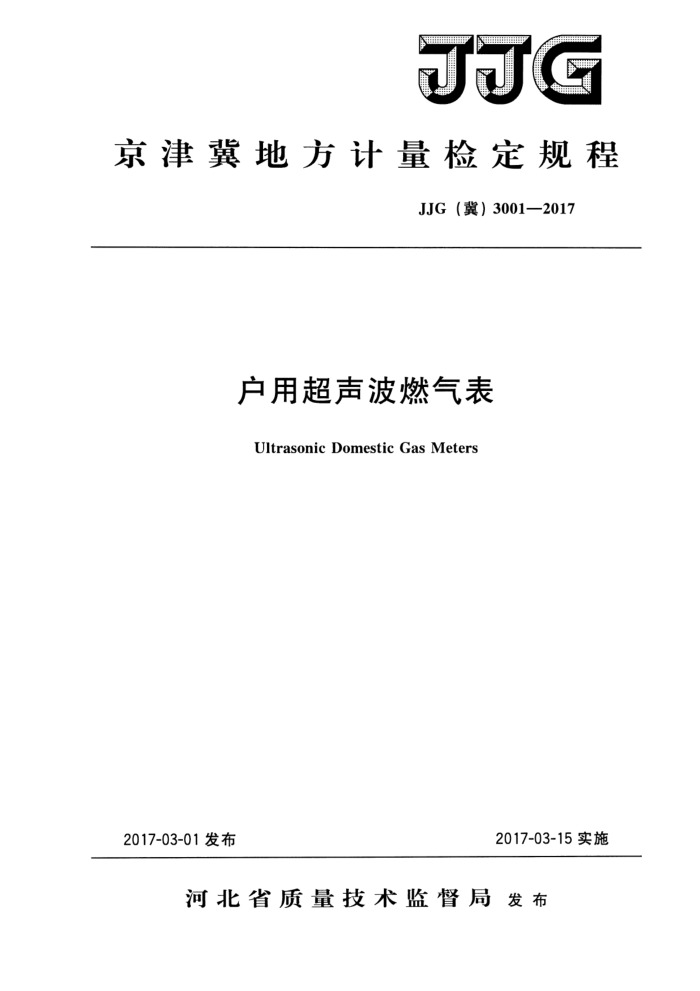

JJG
京津冀地方计量检定规程
JJG（冀）3001—2017
户用超声波燃气表
Ultrasonic Domestic Gas Meters
2017-03-15实施
2017-03-01发布
河北省质量技术监督局发布 JJG（冀）3001—2017
户用超声波燃气表检定规程
JJG （冀）30012017
Verification Regulation of Ultrasonic Domestic Gas Meters
归口单位：河北省质量技术监督局主要起草单位：河北省计量监督检测院
北京市计量检测科学研究院天津市计量监督检测科学研究院
参加起草单位：浙江威星智能仪表股份有限公司
辽宁思凯科技股份有限公司
廊坊新奥燃气设备有限公司石家庄新奥燃气有限公司
本规程委托河北省计量监督检测院负责解释 JJG（冀）3001—2017
本规程主要起草人：
陈世砚 (河北省计量监督检测院）孟成林 (河北省计量监督检测院）杨有涛（北京市计量检测科学研究院）赵轶（天津市计量监督检测科学研究院）
本规程参加起草人：
邢静芳（河北省计量监督检测院）
牛立娜（河北省计量监督检测院）杨绵（河北省计量监督检测院）李国栋（河北省计量监督检测院）回吉（河北省计量监督检测院）张大鹏（河北省计量监督检测院）方炯 (浙江威星智能仪表股份有限公司) 史健君（辽宁思凯科技股份有限公司）张春林（廊坊新奥燃气设备有限公司）董艳娥（石家庄新奥燃气有限公司） JJG（翼）3001—2017
目 录
引言 1 范围 2 引用文件术语和计量单位·
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4) (4) (4) (5) (5) (5) (5) (5) (6) (6) (6) (7) (7) (10) (10) (11) (13)
3 3.1术语·
3. 2 计量单位 4 概述 4.1原理· 4.2 结构· 4.3 用途 5计量性能要求. 5.1流量范围 5.2 准确度等级和最大允许误差.· 6 通用技术要求 6.1 铭牌和标记 6.2 外观· 6.3 封印 6.4 显示器… 6.5 密封性 6.6 压力损失· 6.7 附加装置功能 7 计量器具控制 7.1 检定条件…· 7. 2 检定项目· 7.3 检定方法 7. 4 检定结果的处理· 7.5 检定周期. 附录A燃气表附加装置功能检测附录B检定证书/检定结果通知书内页信息及格式·
-
.:
-
I JJG（冀）3001—2017
引言
本规程以国际法制计量组织（OIML）的国际建议R137-1&2：2012《气体流量计》 （GasMeters）和欧盟标准EN14236：2007《户用超声波燃气表》（Ultrasonicdomestic gasmeters）为主要技术依据，参考了国家检定规程JJG577一2012《膜式燃气表》和 JJG1030一2007《超声流量计》，并综合我国户用超声波燃气表的现状进行制定的。在主要的技术指标上与国际建议和欧盟标准等效。
本规程按照JJF1002一2010《国家计量检定规程编写规则》编写。 本规程规定了范围、引用文件、术语和计量单位、概述、计量性能要求、通用技术
要求、计量器具控制等内容。
本规程所用术语，除在本规范中专门定义的外，均采用JJF1001《通用计量术语及定义》和JJF1004《流量计量名词术语及定义》。
本规程是首次发布。
Ⅱ JJG（冀）3001—2017
户用超声波燃气表检定规程
1范围
本规程适用于京津冀地区的、以时间差法为测量原理的封闭管道用户用超声波燃气表（以下简称燃气表）的首次检定和使用中检查。 2引用文件
JJG577—2012膜式燃气表 JJG1030-—2007超声流量计 JJF1001通用计量术语及定义 UF1004 流量计量名词术语及定义 GB/T6968膜式燃气表 GB/T32201—2015气体流量计 OIMLR137-1&2：2012气体流量计（GasMeters） EN14236：2007户用超声波燃气表（Ultrasonicdomesticgasmeters) 凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位 3.1术语 3.1.1最大流量（gmax）maximumflowrate
燃气表满足计量性能要求的上限流量。 3.1.2最小流量（gmin）minimumflowrate
燃气表满足计量性能要求的下限流量。 3.1.3分界流量（q.）transitionalflowrate
介于最大流量和最小流量之间、把燃气表流量范围分为“高区”和“低区”的流量，高区和低区各有相应的最大允许误差。 3.1.4流量范围flowraterange
由燃气表最大流量和最小流量所限定的范围。 3.1.5声道acousticpatch
超声波信号在成对的超声波传感器间传播的实际路径。 3.1.6传播时间transittime
超声波信号在流体介质部分传播的时间。 3.1.7声道角transmissionangle
声道与管道轴线之间的夹角。 3.1.8超声波传感器ultrasonictransducer
用于产生和接收超声波信号的装置。
1 JJG（冀）3001—2017
3.1.9最大工作压力（pmx）maximumworkingpressure
燃气表正常工作所能承受的压力上限值。 3.1.10压力损失（△p） pressure loss
燃气表在最大流量的条件下，进气口与出气口之间的压力降。 3.1.11累积流量（Q） integratingvalue
在一定时间内流过燃气表的流量值。 3.1.12欠压值minimumoperatingvoltage
保证附加装置正常工作的设定最低的电压值。
3.1.13附加装置ancillarydevices
在燃气表基本结构基础上所增加的附加功能的装置，该装置可执行某些特定的功能，如预付费功能、远程读表功能等。 3.2计量单位 3.2.1累积流量：立方米，符号m3；升，符号L。 3.2.2日 瞬时流量：立方米每小时，符号m"/h。 3.2.3压力：帕斯卡，符号Pa；千帕，符号kPa。 3.2.4温度：摄氏度，符号℃。 4概述 4.1原理
超声波在流动的介质中顺流方向和逆流方向的时间差与流体的平均流速成正比，通过计算超声波的传播时间差得到流速，由流速与声道在封闭管道截面积的乘积即可获得到流体的流量。时间差法户用超声波燃气表的基本原理如图1所示。
图1时间差法燃气表的基本原理示意图
燃气表超声波顺流和逆流传播时间与各量之间的关系如式（1）和式（2）所示：
L C+UmcOS
(1)
t down =t AB :
tup=tBA= Cf-UmcOSg L
(2)
式中： t down 超声波在流体中顺流传播的时间，S；
