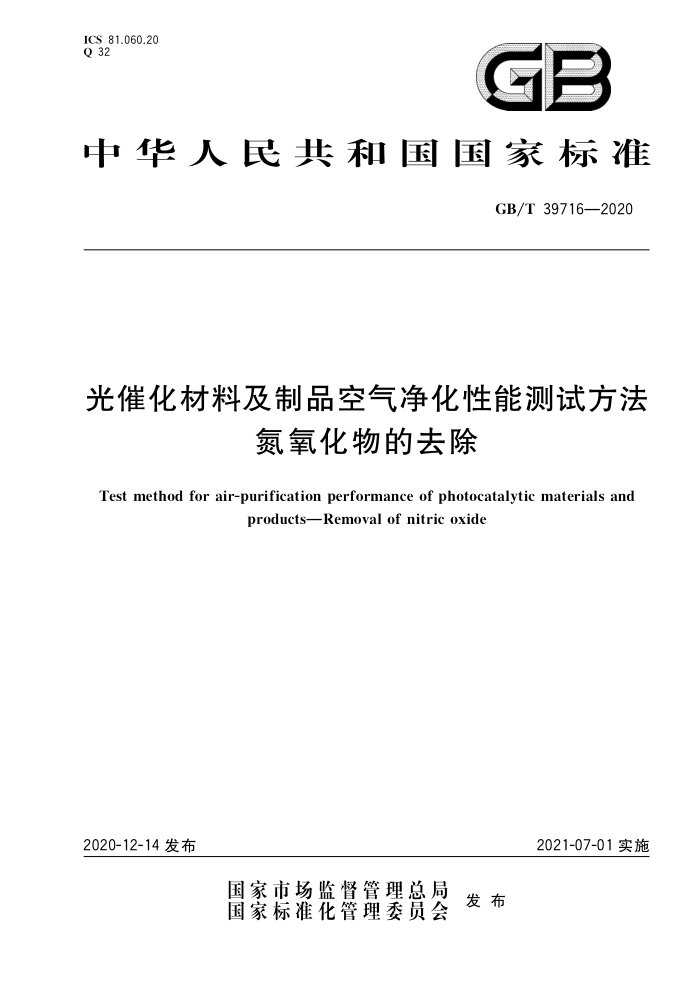

ICS 81.060.20 Q 32
GB
中华人民共和国国家标准
GB/T39716—2020
光催化材料及制品空气净化性能测试方法
氮氧化物的去除
Test method for air-purification performance of photocatalytic materials and
productsRemoval of nitric oxide
2021-07-01实施
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 39716—2020
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：江苏朗逸环保科技有限公司、中国科学院理化技术研究所、北京泊菲莱科技有限
公司、福州大学、北京市理化分析测试中心、广东省微生物分析检测中心、北京为康环保科技有限公司、 北京科技大学、中国感光学会、北京室内及车内环境净化协会、山东工业陶瓷研究设计院有限公司
本标准主要起草人：戴文新、朱黎、朱永法、只金芳、谢小保、刘欢、王欣欣、曹文斌、李庆生、刘文秀、 董帆、高月红、陈常祝、曹文卫
1 GB/T39716—2020
光催化材料及制品空气净化性能测试方法
氮氧化物的去除
1范围
本标准规定了光催化材料及制品去除空气中氮氧化物测试方法的原理、测试装置、分析方法和试验
报告等内容。
本标准适用于光催化材料及制品去除空气中氮氧化物性能的测试
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6682分析实验室用水规格和试验方法 GB/T 6920 水质pH值的测定玻璃电极法 GB/T8170一2008数值修约规则与极限数值的表示和判定 GB/T11605 湿度测量方法 GB/T 14642 工业循环冷却水及锅炉水中氟、氯、磷酸根、亚硝酸根、硝酸根和硫酸根的测定离
子色谱法
GB/T 30706 可见光照射下光催化抗菌材料及制品抗菌性能测试方法及评价 GB/T 30809 光催化材料性能测试用紫外光光源
3术语和定义
下列术语和定义适用于本文件。
3.1
光催化材料和制品photocatalyticmaterialsandproducts 包含或使用了光催化剂并具有光催化性能的材料和用光催化材料制成的各种应用制品。
3.2
零级空气 zero-calibrationgas 污染物含量低于0.01mL/m的高纯空气。
4方法原理
将光催化材料制成的样品置于流动式光催化反应器中，通入含有一氧化氮（NO)污染物的空气，通过光辐照发生反应，将表面吸附的NO部分氧化成硝酸根，部分转化为二氧化氮（NO2），以NO的净去除量表征样品的空气净化能力。其中，NO和NO2用化学发光法测试，硝酸根离子用纯水洗脱后、用离子色谱法测定。
注：氮氧化物（NO，）的净去除量由NO去除量扣除NO2生成量计算得到，
1 GB/T39716—2020
5试剂或材料
5.1NO标准气体：由NO和氮气混合而成，NO浓度为30mL/m～100mL/m。 5.2零级空气。
6测试装置
6.1 测试装置示意图及材料要求
测试装置示意图见图1所示，其中虚框部分为光催化反应器，由于污染物浓度很低，构成反应器的
材料应满足低吸附性和抗紫外线辐射的要求
单位为毫米
日 0
100
说明： 1---光源； 2—--光路窗口； 3—-—测试样品； 4—一标准气体（污染物）； 5--零级空气；
一流量控制器；气体混合器；加湿器；分析仪；
<
9 10 出口。
图1 测试装置示意图
6.2 2反应气供应
反应气由NO标准气体和零级空气（干、湿）混合制得，一定温湿度下，已知浓度的NO反应气以恒定流量连续通人光催化反应器中。反应气的流量和NO浓度由流量控制器分别控制干的零级空气、湿
2
