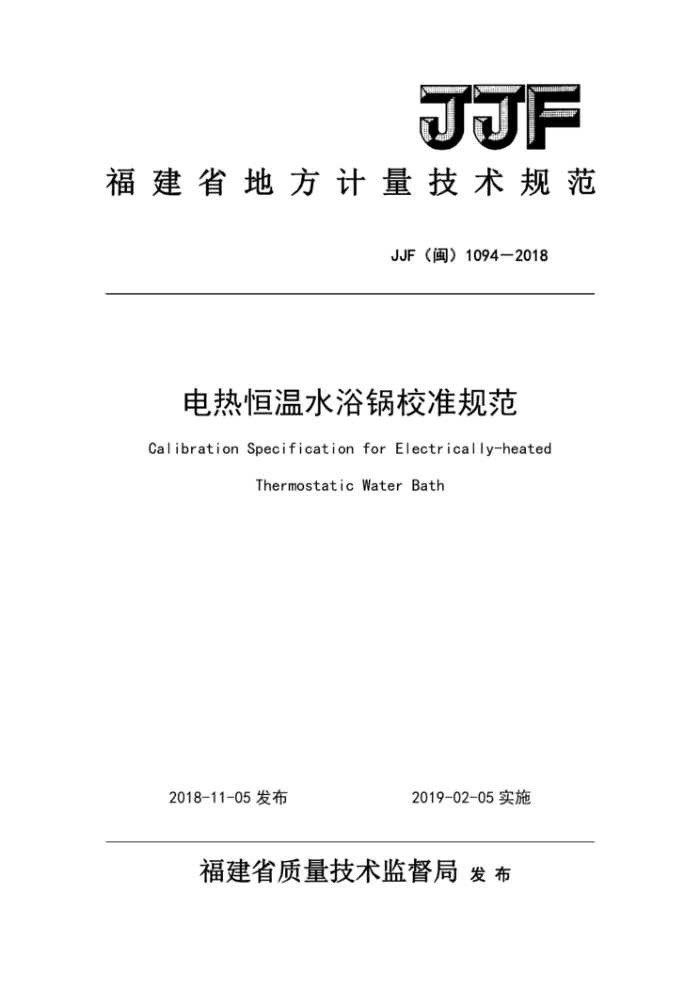

福建省地方计量技术规范
JJF闽）1094-2018
电热恒温水浴锅校准规范 Galibration Specification for Eleotrically-heated
Thermostatic Water Bath
2018-11-05发布
2019-02-05实施
福建省质量技术监督局发布 JJF（闽）1094-2018
电热恒温水浴锅校准规范 Calibration Specification for Electrically-heatedThermostatic
JJE（闽）1094—2018
WaterBath
归口单位：福建省质量技术监督局主要起草单位：三明市计量所参加起草单位：泉州市计量所
厦门市计量检定测试院
常州市金坛大地自动化仪器厂
本规范委托起草单位负责解释 JJF（闽）1094—2018
本规范主要起草人：
杨图强 (三明市计量所）吴家平 （泉州市计量所）张永东 （三明市计量所）
参加起草人：
郑鹏 （厦门市计量检定测试院）陈龙腾 （泉州市计量所）万里钊 （常州市金坛大地自动化仪器厂） JJF（闽）1094—2018
目 髪录
引言
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (5) (6) (7) (8) (10) (11) (15) (19)
范围. 引用文件. 3 术语和计量单位
1
2
概述计量特性.
4 5 5. 1 温度偏差. 5. 2 温度波动度. 5.3 温度均匀度. 6 校准条件. 6. 1 环境条件. 6. 2 负载条件. 6. 3 测量标准. 7 校准项目和校准方法， 7. 1 校准项目. 7. 2 外观检查. 7. 3 校准方法. 7. 4 数据处理.
校准结果表达. 9 复校时间间隔附录A 水浴锅校准记录参考格式. 附录 B 水浴锅校准结果参考格式. 附录C 水浴锅温度偏差测量结果不确定度评定示例. 附录D 水浴锅温度波动度测量结果不确定度评定示例. 附录E 水浴锅温度均匀度测量结果不确定度评定示例.
8
1 JJF（闽）1094-2018
引言
本规范按照JJF1071一2010《国家计量校准规范编写规则》 、JJF1059.1 一2012《测量不确定度评定与表示》为基础性系列规范进行制定
本规范主要参照GB/T5170.1一2016《电工电子产品环境试验设备检验方法第1部分：总则》和GB/T5170.2《电工电子产品环境试验设备检验方法温度试验设备》编制而成
本规范为首次制定。
II JJF（闽）1094-2018
电热恒温水浴锅校准规范
1范围
本规范适用于温度范围（0～100）℃电热恒温水浴锅和电热恒温水温箱（以
下简称水浴锅）计量性能的校准，其他范围的类似设备也可参照本规范。
2引用文件
本规范引用了下列文件： GB/T5170.1一2016电工电子产品环境试验设备检验方法第1部分：总则 GB/T5170.2电工电子产品环境试验设备检验方法温度试验设备凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引
用文件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
下列术语和定义适用于本规范。
3.1工作空间working space
能将规定的温度性能保持在规定偏差范围内的那部分空间。 3.2稳定状态steadystate
工作空间内任意点的温度变化量达到测试设备本身性能指标要求时的状态。
3.3标称温度nominaltemperature
根据使用或方法要求，要求的水浴锅目标温度。 注：一般将温控器设定为标称温度，但只有在理想情况下，标称温度、温控器设定值、
设备温度示值三者才相等。
3.4温度偏差temperaturedeviation
稳定状态下，工作空间各测量点在规定时间内实测最高温度和最低温度与标称温度的上下偏差，分别称为温度上偏差和温度下偏差 3.5温度波动度temperaturefluctuation
稳定状态下，在规定的时间间隔内，工作空间任意一点温度随时间的变化量。
3.6温度均匀度 temperatureuniformity
稳定状态下，工作空间在某一瞬时任意两点温度之间的最大差值。
1 JJF（闽）1094-2018
4概述
水浴锅通常由水槽、管状加热器、托架、电器箱、放水管等组成，根据试验需要设定温度，通过电器箱内的温度控制器控制温度，主要用于干燥、浓缩、蒸馏、浸渍化学试剂，也可用于水浴恒温加热和其他温度试验。水浴锅工作空间的试验物品放置形式分为有孔和无孔两种结构，有孔的又分为简单单孔、单列多孔和双列多孔等形式。
5计量特性
5.1 温度偏差
应满足用户实际使用要求或不超过土1℃。 5.2温度波动度
应满足用户实际使用要求或不超过土0.5℃。 5.3温度均匀度
应满足用户实际使用要求或不超过1℃。
6校准条件 6.1环境条件 6.1.1环境温度：（15～35）℃。 6.1.2相对湿度：不大于85%。 6.1.3其它条件：水浴锅周围应无强烈振动及腐蚀性气体存在，应避免其他冷热源影响。实际工作中，环境条件还应满足测量标准正常使用的要求 6.2负载条件
一般在空载条件下校准，根据用户需要可以在负载条件下进行校准，但应说明负载的情况。 6.3测量标准
温度测量标准一般由温度传感器和温度显示/记录仪构成。
6.3.1温度传感器
传感器宜选用防水式四线制铂电阻，准确度等级不低于A级。温度传感器的感温部分应尽量小，在静态水中的时间常数应小于15S。 6.3.2温度显示/记录仪
2 JJF（闽）1094-2018
温度显示/记录仪应满足以下要求：
通道数：满足实际布点要求；测量范围：（0~100）℃；最大允许误差：土0.05℃；
-
一 分辨力：不低于0.01℃；稳定性：0.02℃/30min；一其他：一般应具有PC机通讯接口和软件，导出测量数据。 注： 1测量标准温度测量范围为一般要求，使用中以能覆盖被校水浴锅实际校准范围为准。 2 测量标准的整体指标应满足最大允许误差土（0.15℃+0.002t），t为测量温度（℃）。 32 各通道的测量结果应含修正值。
6.3.3 校准时可选用上述测量标准，也可以选用校准不确定度符合要求的测量装置。
7 校准项目和校准方法
7.1# 校准项目
温度偏差、温度波动度、温度均匀度。 7.2外观检查
用目测的方法进行检查。水浴锅的外观结构应完好，附件、备件齐全；铭牌上应有产品名称、规格型号、出厂编号、制造厂、电源电压、控温范围；内胆注水后无漏水现象，出口不应有堵塞及渗水现象；指针式或数字式温控器能正常调节温度，控温系统工作正常。 7.3校准方法 7.3.1校准温度的选择
校准温度点一般应选择设备使用范围的上限、下限及中间点，也可根据客户要求选择实际常用的温度点， 7.3.2传感器布点位置 7.3.2.1有孔结构的水浴锅传感器布点位置
温度传感器置于每个孔对应的工作空间的几何中心。例如图1、图2、图3、 图4所示。
3
