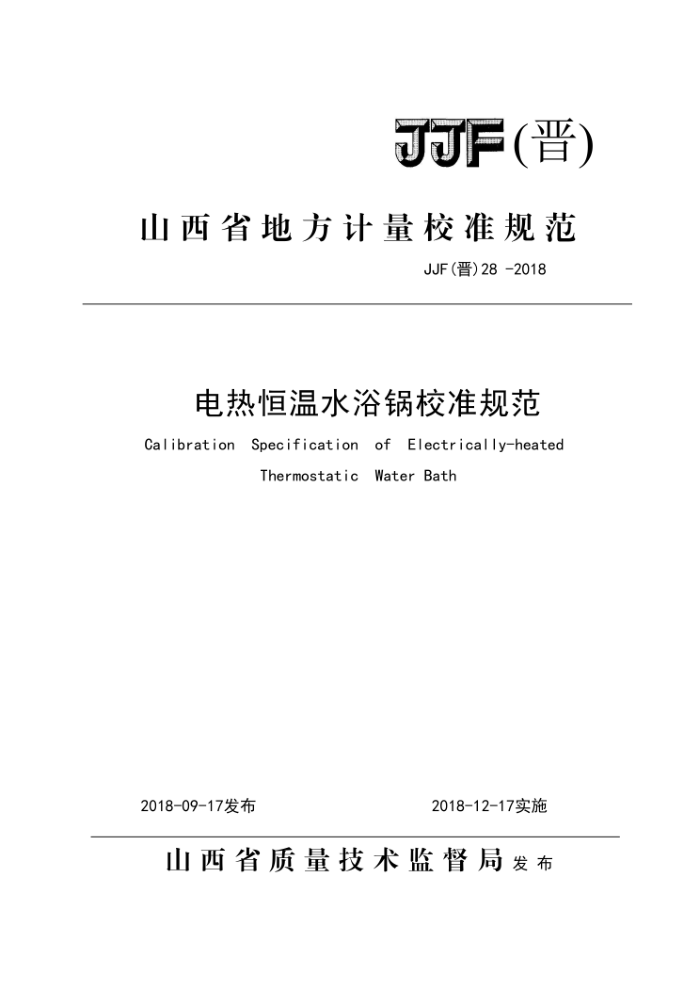

JJF（晋)
山西省地方计量校准规范
JJF（晋）28-2018
电热恒温水浴锅校准规范 Calibration Specification of Electrically-heated
Thermostatic Water Bath
2018-09-17发布
2018-12-17实施
山西省质量技术监督局发布 uF（晋）28-2018
电热恒温水浴锅校准规范 CalibrationSoecificationof Electrically-heated Thermostatic water Bath
JJF（晋） 28- 2018
本规范经山西省质量技术蓝督局于2018年09月17日批准，并自2018年12月 17日起施行：
归口单位：山西省质量技术监督局起草单位：太原市标准计量质检院
本规范由山西省质量技术监督局负责解释。 JJF（晋）28-2018
本规范主要起草人
何军 （太原市标准计量质检院）李素力 （太原市标准计量质检院）侯鹏翔 （太原市标准计量质检院）
参加起草人：
王小红 （太原市标准计量质检院）
李开年 （太原市标准计量质检院）苏秀梅 （太原市标准计量质检院）郑雪莹 （太原市标准计量质检院）张富康 （太原市标准计量质检院）左 栋 （太原市标准计量质检院） JJF（晋）28-2018
目录
1范围
(1) (1) (1) (1) (1) 55 (1) 。 (1)
引用文件 3 术语和定义。。。. 3.1水浴锅工作区 3.2 水浴锅温度均匀性：： 3.3 水浴锅温度波动度·： 3.4 水浴锅温度偏差
2.
(1) (2) (2) (2) (2) 66(2) (2) (2) (2) °(2) 。(2) (3) 00 (4) ° (6) (9) (10)
概述 5 计量特性 5.1 温度均匀性： 5.2 温度波动度 5.3 温度偏差 6 校准条件。 6.1 环境条件 6.2 测量标准 7 校准项目和校准方法： 7.1 校准项目· 7.2 校准方法· 7.3 数据处理 8 校准结果表达" 附录A电热恒温水浴锅校准记录参考格式附录B校准证书内页参考格式附录C电热恒温水浴锅温度均匀性的测量不确定度评定示例： JJF（晋）28-2018
电热恒温水浴锅校准规范
1范围
本规范适用于电热恒温水浴锅（以下简称水浴锅）计量性能的校准，其他类似
设备也可参照本规范进行校准，
2引用文件
JF1071-2010国家计量校准规范编写规则 JJF1101-2003环境试验设备温度、湿度校准规范 JJF1030-2010恒温槽技术性能测试规范
3术语和定义
3.1水浴锅工作区
在稳定状态下，符合水浴锅温度均匀性和温度波动度要求的区域。
3.2水浴锅温度均匀性
在稳定状态下，水浴锅工作区内最高温度与最低温度的差值。 3.3水浴锅温度波动度
在稳定状态下，水浴锅工作区在一定时间间隔内，温度变化的范围。 3.4水浴锅温度偏差
在稳定状态下，水浴锅显示温度与工作区几何中心点上实测温度的差值。
4概述
电热恒温水浴锅由锅体、电热体和控温系统三部分组成，型式按孔的排
列分为单列式和双列式两种。
电热恒温水浴锅可用于实验室中蒸馏，干燥，浓缩及温渍化学药品或生物制
品，也可用于恒温加热和其它温度试验，是生物、遗传、病毒、水产、环保、医药、食品、卫生、化验室、分析室、教育科研的必备仪器
+-
1 JJF（晋）28-2018
5计量特性
5.1温度均匀性
通常应不超过产品说明书的技术要求，没有明确技术要求的一般不大于
1.0℃。 5.2温度波动度
通常应不超过产品说明书的技术要求，没有明确技术要求的一般不超过
±0.5℃。 5.3温度偏差
通常应满足使用要求，一般不超过1.0℃。
6校准条件
6.1环境条件
环境温度：（15～35）℃；相对湿度：不大于85%；其他条件：设备周围应无强烈振动及腐蚀性气体存在，应避免其他冷、热源影
响。 6.2测量标准
温度测量设备：温度传感器和显示仪表，MPE：土0.1℃。 测量范围：（0～100）℃，分度值或分辨力不大于0.1℃。
7校准项目和校准方法
7.1校准项目
温度均匀性、温度波动度及温度偏差。 7.2校准方法 7.2.1温度点的选择
校准温度点一般选择水浴锅使用范围的上限、下限和中间点，也可根据用户需要选择实际常用的温度点。 7.2.2温度参数的校准
2 JJF（晋）28-2018
将水浴锅加热温度设定在被校温度点。测温点的布置见图1，0点位于工作区的几何中心，其余各测温点到水浴锅内壁的距离不小于各自边长的1/10。水浴锅
升到设定温度稳定后，开始测量。在30min内，每隔3min测量1次，共测量11 次，记录各测温点和水浴锅显示的温度值。
B.
·A
0.
·C
D.
图1测温点布置图
7.3数据处理 7. 3. 1 温度均匀性
在7.2.2的测量中，每次测量的各测温点最高温度和最低温度之差的算术平均值，按公式（1）计算。
Itmin
m
(1)
△ 式中： △t一温度均匀性，℃； m一测量次数； timar一在第i次测量中各测温点测得的温度最大值，℃； timin一在第i次测量中各测温点测得的温度最小值，℃。
7.3.2温度波动度
在7.2.2的测量中，在水浴锅工作区几何中心0点测得的最高温度和最低
3 JJF（晋）28-2018
温度之差的一半，按公式（2）计算。
(2)
△t,=±（tomar-tomin）/2 式中： At一温度波动度，℃； tomar一0点测得的温度最大值，℃；
tomin一0点测得的温度最小值，℃。
7.3.3 温度偏差
在7.2.2的测量中，水浴锅显示温度的平均值与工作区几何中心0点实际测量温度的平均值之差，按公式（3）计算。
(3)
At,= tx - to
式中： At一温度偏差，℃； t一水浴锅显示温度的平均值，℃； to一工作区几何中心0点实际测量温度的平均值，℃。
8校准结果表达
经校准的水浴锅出具校准证书，校准结果应在校准证书上反映。校准证书应
至少包括以下信息：
a) 标题：“校准证书”；
b) 校准机构名称和地址；
c) 进行校准的地点（如果与校准机构的地址不同）； d) 校准证书的唯一性标识（如编号），每页及总页数的标识；
e) 被校单位的名称和地址； f) 被校对象的描述和明确标识； g) 进行校准的日期及被校对象的接收日期； h) 校准环境的描述；
4
