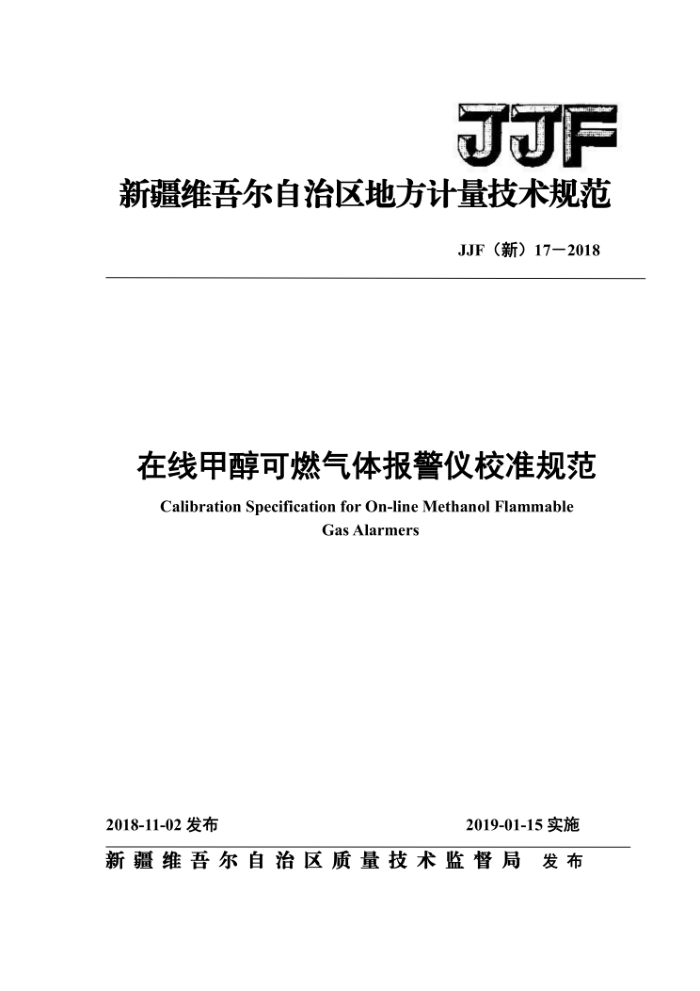

JF
新疆维吾尔自治区地方计量技术规范
JJF（新）17-2018
在线申醇可燃气体报警仪校准规范
Calibration Specification for On-line Methanol Flammable
Gas Alarmers
2018-11-02 发布新疆维吾尔自治区质量技术监督局发布
2019-01-15实施 JJF(新)172018
在线甲醇可燃气体报警仪校准规范 Calibration SpecificationforOn-line MethanolFlammableGasAlarmers
JJF（新)17—2018
归口单位：新疆维吾尔自治区质量技术监督局
起草单位：新疆维吾尔自治区计量测试研究院
本规范由新疆维吾尔自治区质量技术监督局负责解释 JF(新)17-2018
本规范主要起草人！
范维刚（新疆维吾尔自治区计量测试研究院）钟伟（新疆维吾尔自治区计量测试研究院）
参加起草人：
齐燕岭（新疆维吾尔自治区计量测试研究院）穆克然木·阿布力孜 （新疆维吾尔自治区计量测试研究院）王永霞 （新疆维吾尔自治区计量测试研究院）
I JJF（新)17—2018
目录
引 合 1 范围 2 引用文件. 3 概述 4 主要计量性能要求. 5 校准条件 5.1校准环境条件. 5.2校准用标准物质及设备 6 校准项目和校准方法 6.1外观及结构. 6.2标志和标识， 6.3报警功能及报警动作值检查 6.4浓度换算系数及示值误差， 6.5重复性 6.6响应时间 6.7漂移 7 校准结果. 7.1校准记录. 7.2校准证书. 8 复校时间间隔附录A 在线甲醇可燃气体报警仪校准记录附录B校准证书的内容附录C 甲醇可燃气体报警仪示值误差测量不确定度评定示例
3
4
1
S
S
S
6
10 JJF(新)17—2018
引言
JJF1001—2011《通用计量术语及定义》、JJF1071—2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范在参考了JJF1094-2002 2《测量仪器特性评定》等文件的基础上，结合国内外在线甲醇可燃气体报警仪的质量控制现状制订。
本规范为首次发布
II JJF(新)17—2018
在线甲醇可燃气体报警仪校准规范
1范围
本规范适用于在线甲醇可燃气体报警仪(以下简称“仪器")的校准。
2 引用文件
本规范引用下列文件： JJG693-2011《可燃气体检测报警器》 凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有修改单）适用于本规范。
3概述
仪器的检测原理主要有催化燃烧型、红外线吸收型、热导型等，采样方式有扩散式和吸入式。仪器主要由检测元件、放大电路、报警系统、显示器等组成，用于检测环境中甲醇可燃气体的浓度。
4 主要计量特性
主要计量性能要求见表1。
表1主要计量性能要求
主要校准项目示值误差
计量性能要求 ±5.0 %FS ≤2.0 %
重复性
扩散式泵吸式零点漂移量程漂移
≤60 s ≤30 s ±3.0 %FS ±2.0 %FS
响应时间
漂移
注：1、FS表示被校准仪器的满量程，下同。
2、以上指标不做合格判定依据，仅供校准及测量不确定度评定时参考。 JJF（新）17—2018
5校准条件 5.1校准环境条件
环境温度：（-10～40）℃；相对湿度：≤85%；通风良好，无干扰气体。
5.2校准用标准物质及设备 5.2.1气体标准物质
10%LEL的甲醇可燃气体标准物质，10%LEL、40%LEL和60%LEL的甲烷气体标准物质，其相对扩展不确定度均不大于2%(k=2)。 5.2.2流量控制器
流量控制器由校准用流量计和旁通流量计组成，如图1所示，流量范围应不小于
500mL/min，流量计的准确度级别不低于4级。
流量控制器
流量计
被检仪器
XDO
气体标准物质
X
旁通流量计 XD 放空
图1 流量控制器
5.2.3零点气体
清洁空气或高纯氮气(氮气纯度不低于99.99%)。 5.2.4秒表
分度值不大于0.1s。 5.2.5减压阀和气路
使用与气体标准物质钢瓶配套的减压阀和不影响气体浓度的管路材料（如：聚四氟乙烯）。
2
