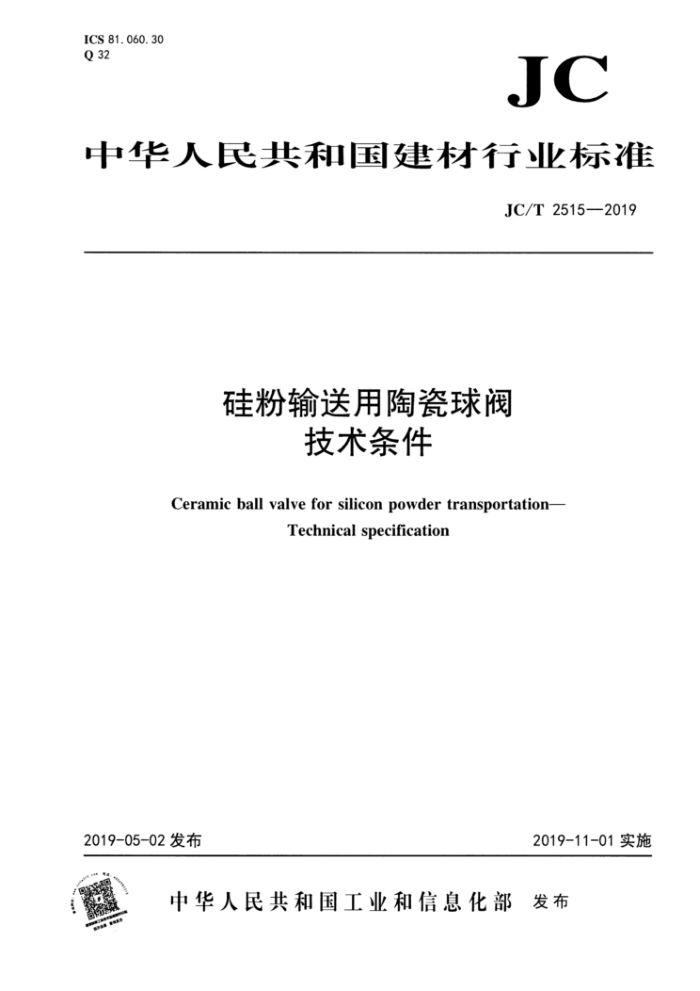

ICS 81.060.30 Q 32
JC
中华人民共和国建材行业标准
JC/T25152019
硅粉输送用陶瓷球阀
技术条件
Ceramic ball valve for silicon powder transportation-
Technical specification
2019-05-02发布
2019-11-01实施
中华人民共和国工业和信息化部发布 JC/T2515—2019
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：厦门胜中陶瓷阀门科技有限公司、厦门胜中流体控制技术有限公司、福建省智胜
矿业有限公司、中国科学院上海硅酸盐研究所、山东工业陶瓷研究设计院有限公司。
本标准主要起草人：郑智、徐卫东、林晖、黄晓英、熊贤斌、叶进聪、蒋丹宇、陈常祝。 本标准为首次发布。 JC/T2515—2019
硅粉输送用陶瓷球阀 技术条件
1范围
本标准规定了硅粉输送用陶瓷球阀的型号和结构、般要求、技术要求、试验方法、检验规则以及标志、包装和贮存等。
本标准适用于单晶硅和多晶硅生产中输送硅粉用的整体式陶瓷球阀，其他高纯工业粉体输送用陶瓷球阀可参照执行。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T6569 精细陶瓷弯曲强度试验方法 GB/T 8489 精细陶瓷压缩强度试验方法 GB/T 9113 整体钢制管法兰 GB/T 9124 钢制管法兰技术条件 GB/T12220 工业阀门标志 GB/T12221 金属阀门 结构长度 GB/T12223 部分回转阀门驱动装置的连接 GB/T12224 钢制阀门 一般要求 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T 16534 精细陶瓷室温硬度试验方法 GB/T25995 精细陶瓷密度和显气孔率试验方法 GB/T 26480 阀门的检验和试验 JB/T 106 阀门的标志和涂漆 JB/T 308 阀门型号编制方法 JB/T 7928 工业阀门供货要求 JB/T 10529 陶瓷密封阀门技术条件 JC/T2345 精细陶瓷常温耐磨性试验方法
型号和结构
3
3.1型号
硅粉输送用陶瓷球阀的类型代号为GQ，产品型号和命名按JB/T308的规定，示例如下：
1 JC/T2515--2019
示例：手动、法兰连接、浮动直通式，阅座密封面材料为氟塑料、公称压力PN4.0Pa。亮体材料为1Cr18Ni9Ti的硅将输送用陶瓷球氧：
GO41P-40P法兰连接胸瓷球阀
3.2结构型式 3.2.1陶瓷球阀推荐使用下列结构型式，也可设计成其他结构型式。 3.2.2陶瓷球阀的典型结构型式如图1所示。
2
说明： 1—阔球： 2-间座： 3—中您
4接管： 5一金属壳体：杆。
1陶瓷球阀示意图
4一般要求
4.1压力一温度赖定值
球阅充体的压力一溢度额定值按GB/T12224的规定。因球阀内部密封件或其他零件受到所用材料压力一温度额定值的限制，球阔允许的压力一溢度额定值应取其较低值，并应当在铭牌上予以注明。 4.2连接蜡
法兰按GB/T9113的规定：其密封面的表面粗糙度按GB/T9124的规定，或按订货合同要求。 4.3驱动装置
2 JC/T2515—2019
4.3.1 驱动装置的动力可以是电力、液力或气力，也可是其组合。 4.3.2 驱动装置与球阀的连接，或是通过加长阀杆支架的连接，应有适当的方法，应保持不对阀杆等零部件造成影响，防止球阀操作连接部位的损伤和引起阀杆等密封的泄漏。 4.3.3 球阀与驱动装置的连接面尺寸按GB/T12223的规定。
技术要求
5
5.1 结构长度
球阀的结构长度及偏差按照JB/T10529或GB/T12221的有关规定，或按订货合同的要求。 5.2 阀体 5.2.1 阀体由阀球、阀座、中体和接管四种陶瓷件组成密封结构，不包括陶瓷镶嵌、衬里和喷涂等形式。 5. 2. 2 球阀通道最小直径按表1的规定。
表1 球阀通道最小直径
单位为毫米
公称尺寸DN
球阀通道最小直径（公称压力PN≤16MPa)
15 20 25 32 40 50 65 80 100 125 150 200
9. 5 13 19 25 32 38 49 62 74 100 125 150
5. 3 金属壳体 5. 3.1 金属壳体材料应当符合GB/T12227、GB/T12228、GB/T12229、 GB/T12230的规定。 5.3.2 金属壳体的连接采用螺柱螺母连接。 5. 3. 3 经壳体强度试验，壳体无结构损伤，壳体及各连接处不充许有可见渗漏。 5.3.4 金属壳体的最小壁厚按GB/T12224的规定。 5.3.5 金属壳体与陶瓷阀体安装间隙不大于0.2mm。 5. 4 启闭性能
用驱动装置操作的球阀，要求球阀启闭灵活且平稳，无卡涩、爬行或产生火花现象，启闭时间应满足订货合同的要求。 5.5 材料
3
