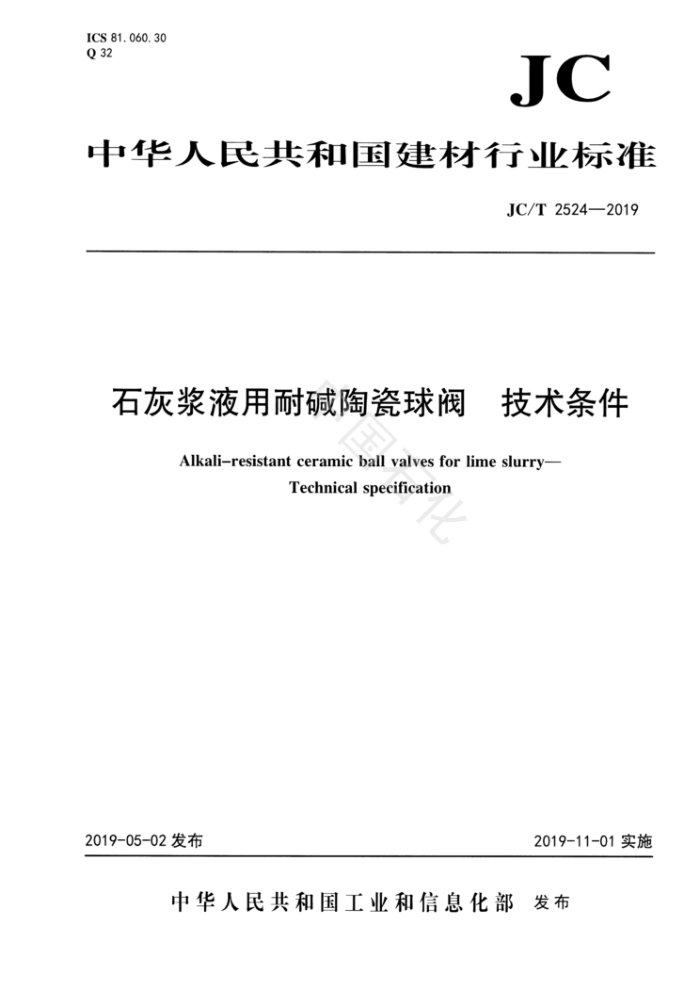

ICS 81. 060.30 Q32
JC
中华人民共和国建材行业标准
JC/T2524—2019
石灰浆液用耐碱陶瓷球阀 技术条件
Alkali-resistant ceramic ball valves for lime slurry--
Technical specification
2019-11-01实施
2019-05-02发布
中华人民共和国工业和信息化部发布 JC/T2524—2019
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194）归口。 本标准起草单位：厦门胜中陶瓷阀门科技有限公司、厦门胜中流体控制技术有限公司、福建省智胜
矿业有限公司、中国科学院上海硅酸盐研究所。
本标准主要起草人：郑智、徐卫东、林晖、熊贤斌、叶进聪、蒋丹宇。 本标准为首次发布。
中国石化
I JC/T2524-—2019
石灰浆液用耐碱陶瓷球阀 技术条件
1范围
本标准规定了石灰浆液用耐碱陶瓷球阀的型号和结构、一般要求、技术要求、试验方法、检验规则以及标志、包装和贮存等。
本标准适用于在火力发电厂、钢铁厂等脱硫系统中石灰浆液输送用耐碱陶瓷球阀，其他碱性环境下的浆液输送等相关行业的陶瓷球阀可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
国石化
GB/T191 包装储运图示标志 GB/T1216 外径千分尺 GB/T2477 磨料粒度及其组成 GB/T 6569 精细陶瓷弯曲强度试验方法 GB/T 8489 精细陶瓷压缩强度试验方法 GB/T 9113 整体钢制管法兰 GB/T9124 钢制管法兰技术条件 GB/T12220 工业阀门标志 GB/T12221 金属阀门 结构长度 GB/T12223 部分回转阀门驱动装置的连接 GB/T12224 钢制阀门 一般要求 GB/T12228 通用阀门 碳素钢锻件技术条件 GB/T 12229 通用阀门 碳素钢铸件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T16534 精细陶瓷室温硬度试验方法 GB/T 25995 精细陶瓷密度和显气孔率试验方法 GB/T26480 阀门的检验和试验 JB/T 106 阀门的标志和涂漆 JB/T 308 阀门型号编制方法 JB/T 7928 工业阀门供货要求 JB/T10529 陶瓷密封阀门技术条件
3 型号和结构
3.1型号 3.1.1 石灰浆液用耐碱陶瓷球阀的类型代号（图1中序号1)为SQ。
- JC/T2524—2019 3.1.2 图1中，序号2、3、4、5、6代号，按JB/T308的规定。
0234-5678
阀球材料代号阀座材料代号阀体材料代号公称压力数值结构形式代号连接形式代号传动方式代号类型代号
图1 阀门的型号编制方法示图
3.1.3 图1中，阀座、阀球材料(序号7、8)代号按照表1的规定。
表1 阀座、阀球材料代号
氧化锆陶瓷
氧化铝陶瓷
部件名称阀座阀球
B B
A A
示例：法兰连接陶瓷球阀代号为：
SQ41-40PAB
其中： SQ—--表示石灰浆液用耐碱陶瓷球阀： 4--代表连接形式为法兰连接； 1----代表结构形式浮动直通式； 40——代表公称压力PN4.0MPa P-—代表壳体材料为1Cr18Ni9Ti； A一一代表阀座材料为氧化铝陶瓷： B--—代表阀球材料为氧化锆陶瓷。
3.2结构型式 3.2.1 陶瓷球阀的典型结构形式如图2所示，也可设计成其他结构型式。
2 JC/T2524—2019
5
2
石化
说明： 1-—阀球； 2——阀座； 3-中体： 4—一接管； 5金属壳体； 6---阀杆。
图2陶瓷球阀结构型式示意图
4般要求
4.1压力-温度额定值
球阀壳体的压力-温度额定值按GB/T12224的规定。因球阀内部密封件或其他零件受到所用材料压力-温度额定值的限制，球阀允许的压力一温度额定值应取其较低值，并应当在铭牌上予以注明。 4.2连接端
法兰按GB/T9113的规定，其密封面的表面粗糙度按GB/T9124的规定，或按订货合同要求。 4.3驱动装置 4.3.1驱动装置的动力可以是电力、液力或气力，也可是其组合。 4.3.2驱动装置与球阀的连接，或是通过加长阀杆支架的连接，应有适当的方法，应保持不对阀杆等零部件造成影响，防止球阀操作连接部位的损伤和引起阀杆等密封的泄漏。 4.3.3球阀与驱动装置的连接面尺寸按GB/T12223的规定。
3
