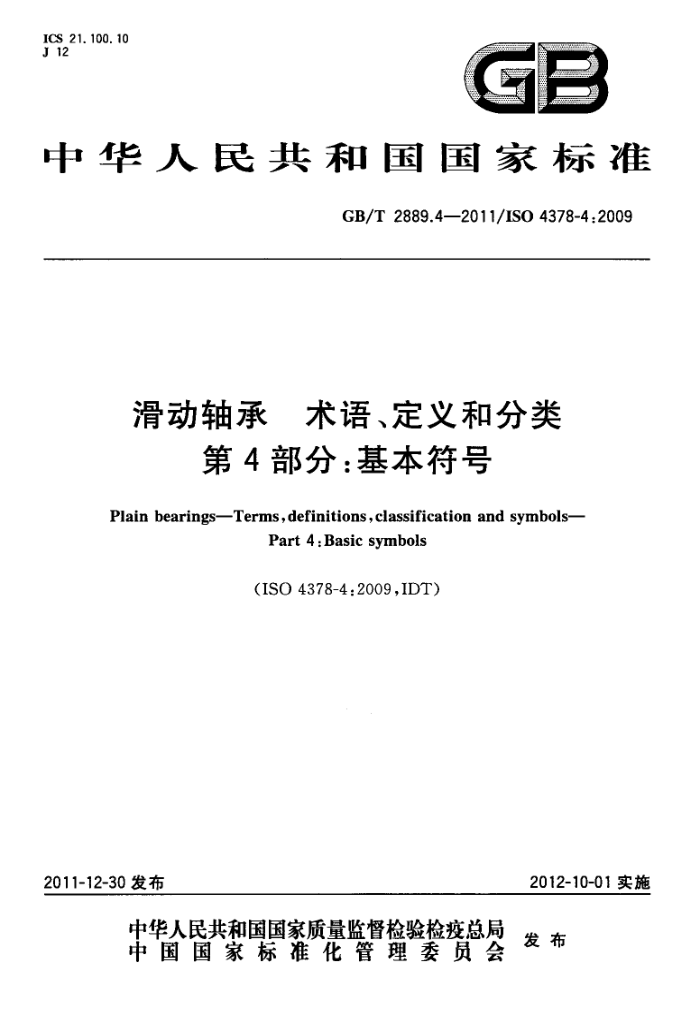

中华人民共和国国家标准
GB/T2889.4—2011/ISO4378-4:2009
滑动轴承 术语、定义和分类
第4部分：基本符号
Plain bearings-Terms,definitions,classification and symbols-
Part 4:Basic symbols
(ISO 4378-4:2009,IDT)
2012-10-01实施
2011-12-30发布
中华人民共和国国家质量监督检验检疫总局 发布
中国国家标准化管理委员会 GB/T2889.4-2011/IS04378-4:2009
前言
GB/T2889《滑动轴承术语、定义和分类》，已知和计划发布两个部分： —第1部分：设计、轴承材料及其性能；
第4部分：基本符号。 本部分是GB/T2889的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用国际标准ISO4378-4：2009《滑动轴承术语、定义、分类和符号第4
部分：基本符号》。
与IS0O4378-4：2009相比，本部分作了如下编辑性修改：
删除了国际标准规范性引用文件清单中所列但并未在标准中引用的ISO4378-5。 本部分由中国机械工业联合会提出。 本部分由全国滑动轴承标准化技术委员会（SAC/TC236)归口。 本部分负起草单位：中机生产力促进中心。 本部分参加起草单位：上海交通大学、西安交通大学、嘉善峰成三复轴承有限公司。
I GB/T2889.42011/IS04378-4:2009
引言
由于滑动轴承领域内存在大量复合命名符号，因此标准或者技术文献中的符号错误极易发生。这种不确定度造成补充符号命名的持续增加，这进一步加剧了误解的可能性。
GB/T2889本部分意在阐述一个统一的基本符号体系。 GB/T2889.4—2011/ISO4378-4:2009
滑动轴承术语、定义和分类
第4部分：基本符号
1范围
GB/T2889的本部分定义了滑动轴承领域内使用的基本符号，同时也定义了用做上标或下标的附加符号。
滑动轴承的符号体系是由拉丁字母、希腊字母、阿拉伯数字和其他符号（如：点、逗号、横线或星号）等构成。最简单的符号仅用基本符号表示，复杂的符号是基本符号加下标和上标（附加符号）。
从国际适用性的角度考虑，所有基本符号和附加符号都来源于英文，并尽可能采用最新的技术文献中使用的命名。本部分力求适用于所有形式的滑动轴承。
本部分中的符号分类是以计算、技术、几何和滑动轴承质量保证中使用的符号来划分的。 某些结构中具有固定量的值，在可能的情况下，以大写字母表示。在特殊应用领域，规定的基本符
号仅单独使用或者在必要的时候与合适的附加符号组合使用，以尽量避免混淆。可通过适当的附加符号来避免多重命名。
2基本符号
基本符号是由一个大写字母或小写字母表示，在特殊情况下由两个大写字母或小写字母组成。 变量应用斜体字表示，缩写词应用正体字表示。 例：N=旋转频率；VG=黏度等级。
3附加符号
3.1下标
下标可由1个～3个字母、数字或字母与数字的组合组成。通常，下标第一个字母为相应英文单词
的第一个字母，其后的字母为这个英文单词后面的字母。下标表达式应尽可能简洁。
下标符号如果是变量，字母用斜体字，如果是缩写词，则用正体表示。 例：c=圆形；cr=临界;cal=计算。 如果下标由两部分组成，中间应以逗号分开不留空格。例，过渡到混合润滑时的最小许用润滑膜厚
度表示为ht。如果认为这样表示下标过于复杂，也可以仅用一个字母或一个数字来代替表示，例：用 h代替hlim,t，前提是此字母或数字未曾作为下标使用过。 3.2上标
上标应由点、线、逗号、星号等符号组成。每个基本符号最多允许使用两个上标符号。例：证。
4基本符号、下标、上标的应用与区别
逆时针方向转动的角度和方向定义为正，该定义也适用于转速、圆周速度和角速度。
1 GB/T2889.42011/IS04378-4:2009
一个参数用基本符号加星号表示。例，F“表示轴承载荷参数。如果需要区分径向轴承载荷参数与止推轴承载荷参数，可以用F，或F，表示。然而，如果多个轴承载荷参数需同时出现在相关标准或出版物时，可用适当的下标来区分，例如：1、2、3。
5符号和术语定义
5.1概述
以下列出的符号及定义并不完全。如有需要，这些符号可扩展其定义。 注：列表中的部分罗马字母和希腊字母目前并未使用。从全面性考虑，仍然列出了这些字母，
5.2罗马字母基本符号
A 面积；断后伸长率 a 距离；加速度；散热系数；惯量系数 B 与运动方向或流动方向垂直，滑动表面的宽度 6 与运动方向或流动方向垂直，滑动表面的宽度 c 间隙；周长；倒角；浓度
比热容；刚度系数
2
D 直径（内径） d 直径（外径）；距离；深度；阻尼系数 E 弹性模量 e 偏心距 F 力；载荷；轴承承载能力 f 摩擦因数；挠度；函数；频率 G 剪切模量 g 重力加速度 H 高度；硬度 h 高度；深度；厚度；间隙 1 几何惯性距 i 1 J 质量惯性距
j I K 系数；常数 R 热传递系数 L 长度；沿圆周方向或流动方向的长度；旋转方向长度 1 长度，周向长度；滑动长度；指数 M 力矩；混合因子 m 质量；预加载荷 N 转速（单位时间转数） Nu 努塞尔数 n 数字 0 原点，中心；中心线；数量级 0 未使用 2 GB/T2889.4—2011/IS04378-4:2009
P 功率；热流量 Pr 普朗特数 p 压力；表面压力 Q 流量（体积流量）
流量（体积流量）
q R 半径；粗糙度（表面粗糙度）；电阻；材料强度 Re 雷诺数 r 半径；径向方向坐标 s 安全因数；位移（机械振荡）；S数（往复冲程的特殊形式） So 索莫菲尔德数（轴承载荷参数F的特殊形式） SP 开关周期
壁厚；衬层厚度；位移量
s T 温度 Ta 泰勒数 t
时间；厚度；壁厚；衬层厚度
U 工或Φ方向表面速度；滑动速度；周向速度 u 或?方向速度分量；工方向变形量 V 体积；方向表面速度 VG 黏度等级 VI 黏度指数 U y方向速度分量；y方向变形量 W 2方向表面速度；功（能量） w 2方向速度分量；2方向变形量 x 直角坐标 x 直角坐标；距离 Y 直角坐标 y 直角坐标；距离 z 直角坐标；数字；断裂后缩颈 2 直角坐标；轴向直角坐标；距离
5.3 希腊字母基本符号
希腊字母基本符号包括以下符号：由于容易和罗马字母混淆，以下希腊字母未规定使用：A，B，E，Z，H，I，K，M，N，O，0，P，
T,Y,X.
α 角度；系数；热传导系数；热膨胀系数；速度系数 β 角度；温度/黏度系数 r 未使用 y 角度 4 偏差；公差变化量 8 角度
相对偏心率；相对应变
E 5 流体阻尼系数；喷嘴系数
动态黏度
3 GB/T2889.4—2011/IS04378-4:2009
@ 未使用 6 角度，角度坐标
未使用 c 阻尼比 A 未使用入 热导率 μ 轴承相对刚度；轴颈相对挠度；摩擦因子（摩擦系数）；动力黏度 v 运动黏度；泊松比 8 未使用 3 节流比 II 未使用 r 圆周率（元=3，141592..） p 密度 Z 未使用 a 正应力；标准偏差 t 剪切应力 U 未使用 Φ 衰减函数；滑动表面利用率（0<Φ<1） 9 角度坐标 X 未使用亚 未使用 $ 相对间隙 n 轴承滑动表面包角 w 角速度（=2元N）
V
6 附加符号
6.1 下标
A a abs 绝对值 amb 环境 ax 轴向 B
面积平均值（对表面粗糙度而言）
轴承；轴承壳；轴套；扇形块（瓦块）；滑动表面
Bu 本生（德国化学家，光谱分析） b
球形(球) 止推肩（止推轴承）
c CG 重心
周向
c cal 计算 cl
冷却剂；冷却器；热交换器
cor 修正
毛细管
cp
4 GB/T2889.4—2011/ISO4378-42009
临界接触对流直径深度阻尼；衰减干
cr ct cv D d a dr dyn 动态 dw 向下 EHD 弹性流体动力学的
特征数；特征频率弹性的
e el eff 有效的
入口出口激励力；载荷摩擦固定的
en ex exc F f fi fil 填充 f1
法兰
flo 浮动
沟槽重量；重力玻璃化转变油脂轴承座高度；深度；厚度水平的；间隙流体动压
G g gl gr H h h hd hs 流体静压 1
绝缘内部径向轴承力方向计算下标径向
i 'N J JR Jeffcott转子（对称单质量转子）
计算下标未使用径向轴承运动方向计算下标润滑剂；润滑线性长度加载
j K k L 1 2 1d
