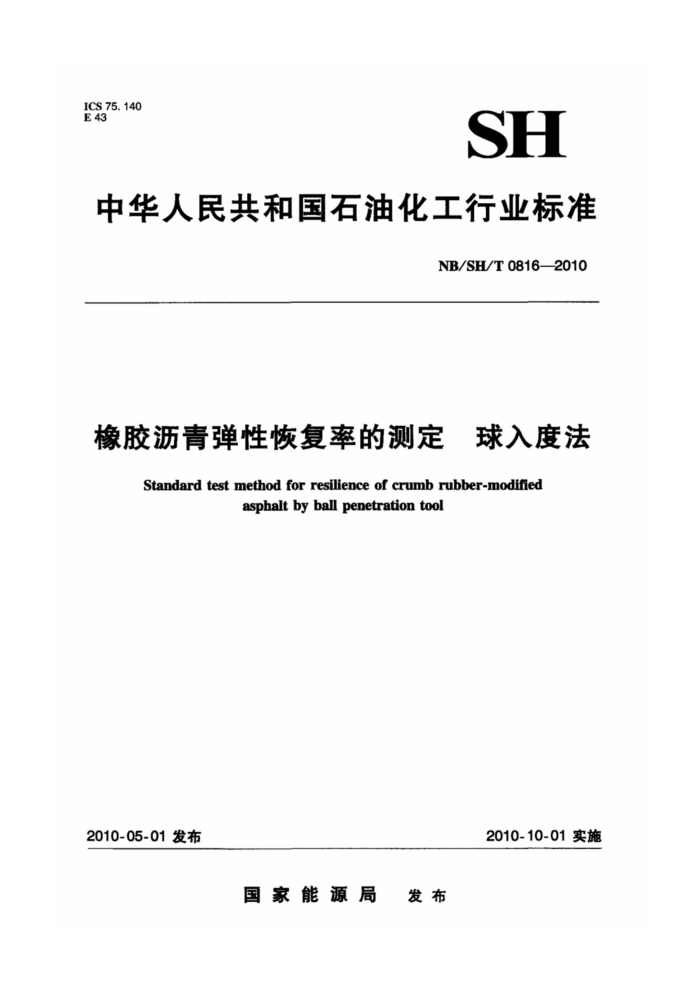

ICS.75. 140 E 43
SH
中华人民共和国石油化工行业标准
NB/SH/T0816—2010
橡胶沥青弹性恢复率的测定 球入度法
Standard test method for resilience of crumb rubber-modified
asphaltbyballpenetrationtool
2010-10-01实施
2010-05-01发布
国家能源局 发布 NB/SH/T 08162010
前言
本标准修改采用美国材料与试验协会标准ASTMD5329-04《沥青和水泥混凝土路面接缝与裂缝热用型密封料与填料标准试验法》第12章。
本标准根据ASTMD5329-04第12章重新起草。 为适合我国国情，本标准在采用ASTMD5329-04第12章时进行了如下修改：
采用国际单位制，删除ASTMD5329-04第12章中非国际单位制。 一球入度器具的球体表面粗糙度由ASTMD5329-04的RMS63等同转换为中国的粗糙度
R,1.6，与针人度仪连接的杆的直径取GB/T4509中金属箍的直径3.2mm±0.05mm。
-采用符合GB/T4509要求的针入度仪。 本标准由中国石油化工集团公司提出。 本标准全国石油产品和润滑剂标准化技术委员会石油沥青分技术委员会归口。 本标准负责起草单位：中国石油大学（华东）重质油研究所。 本标准主要起草人：刘国祥、孔宪明、林元奎。 本标准为首次发布。
- NB/SH/T 08162010
橡胶沥青弹性恢复率的测定球入度法
1范围
本标准规定了采用球入度器具测定废橡胶粉改性沥青弹性恢复率的试验方法。本标准适用于测量钢球贯人废橡胶粉改性沥青试件表面后的弹性恢复能力。
本标准未涉及有关使用的安全规定，标准使用者有责任在使用前制定合适的安全应用规程。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T4509沥青针入度测定法 GB/T11147沥青取样法
3方法概要
采用标准针人度仪，用球入度器具代替标准针，在规定的条件下，分别测量钢球贯人废橡胶粉改性沥青试件的深度和试件恢复的程度。根据公式计算出试件的弹性恢复率。 4意义与用途
在材料表面施加作用力使之发生形变，测定其弹性恢复程度，表征材料抵抗外界压力的能力。 5仪器与材料 5.1针人度测定仪：符合GB/T4509的技术要求。 5.2球入度器具：钢制，由球和连杆组成，几何图形与尺寸如图1所示，质量为27.5g±0.01g，球体表面粗糙度为R,1.6，球和连杆的连接采用焊接或螺纹连接或整体加工。球、连杆及针人度仪
单位为毫米
$3.2±0.05
10+061
$5.5±0.05
106
017.00±0.05
图1球入度器具几何图形与尺寸示意图
1 NB/SH/T0816—2010 连杆总质量为75.0g±0.01g。 5.3水浴：容量不小于10L，能保持水温在试验温度±0.1C 5.4温度计：玻璃温度计，
、最小刻度0.1℃，分度值为℃，测量范围0℃~50℃。满足
精度和灵敏度要求的其他测温设备 均可用 5.5试样皿：金属或玻璃材质圆柱形平底器血，内径不小于80mm，内部深度不小于35mm，或其他容积大于177.5mL的器皿。 5.6计时器： 度为 或小于0.1s，60s间隔内的准确度达到±&1s的任何%时器。 5.7 滑石粉。
E
0
6取样
按GB 8/T11147/取样 7 仪器准备 7. 1 采用得合 GB/T4509的标准针入度仪，将标准针换成球人度器具。 7. 2 水 博温至25℃±0.1℃。 8 制备试 0
小心加热试样至试样容易流动为止。加热过程中，不断缓慢搅拌试样以防局部过热，并防止试样中产生 空气泡。加热温度不得超过试样软化点110℃。 8.2|将试 羊倒入准备好的试样Ⅲ。为防止试样皿中样品冷却后形成凹陷，可将试样倒至略高升试羊 8.3 松松地盖住试样皿以防落 4 任15 30℃的空气中放置1h左右。然后将试件转维寺在25℃±0.1℃的恒温水浴中，保持2h 9 试验步驻
入
从水浴中取出试件， 擦干其表面 然后在表面轻轻的覆盖上一层滑石粉，将多余的滑石粉吹去 9.2 将试样 样放在针入度仪的平台上，仔细调节球的高度，使球与试件表面刚好接触。刻度盘置零 9.3 压紧针入度仪按钮释放球入度器具， 使球自然贯 人试件，贯入时间为5s，记录刻度盘款数，计作球 人度R 9.4 割厚盘指针不回零， 直接按压 人度仪的活杆， 使球在10s内匀速下落10g个单位，即，读数为P！ 00 使求在此位置保持5s。
9.
提起针人度仪的活杆，使其回到原柔的位置并将刻
度盘置零 9.5按下按钮，同时提起球人度器具，使试件弹性恢复20s。 9.6压紧接钮，慢慢放球，使球与弹性恢复后的试件表面接触，拉下针人度仪的杆，记下最后的刻度盘读数F人 9.7同一试件至少重复测定次， 三个测定点之间等距且测定点之间及测定点与诚样皿边缘的距离
V
不应小于13mm。
注：如果球不能从试性表需自负的释感出来，则此次试验测定数据无效，应重新在试件表面涂上滑石粉后
Y 0
测试。
10计算与报告 10.1计算
弹性恢复率根据式(1)计算
2 NB/SH/T 0816 ---2010
R = P + 100 F
............. (1)
式中： R弹性恢复率，%； P—球人度，0.1mm; F-刻度盘的最后读数，0.1mm。
10.2报告
取平行测定三个结果的算术平均值作为试件的弹性恢复率。 11 精密度 11.1 重复性
同一试样皿内所测三个数值中相差最大的两个值之差不大于4个单位。 11.2再现性
暂不规定。 12 关键词
橡胶沥青；弹性恢复；球入度。
3 中华人民共和国石油化T.
行业标准
橡胶沥青弹性恢复率的测定 球入度法
NB/SH/T 0816--2010
*
中国石化出版社出版发行地址：北京市东城区安定门外大街58号邮编：100011电话：（010)84271850 石化标准编辑部电话：（010）84289937 读者服务部电话：（010)84289974
http://www.sinopec-press.com E-mail:press@ sinopec. com. cn 北京金明盛印刷有限公司印刷版权专有不得翻印
*
开本880×1230 1/16 印张0.5 字数i1千字 2010年7月第1版2010年7月第1次印刷
*
书号：155114·0190 定价：15.00元
